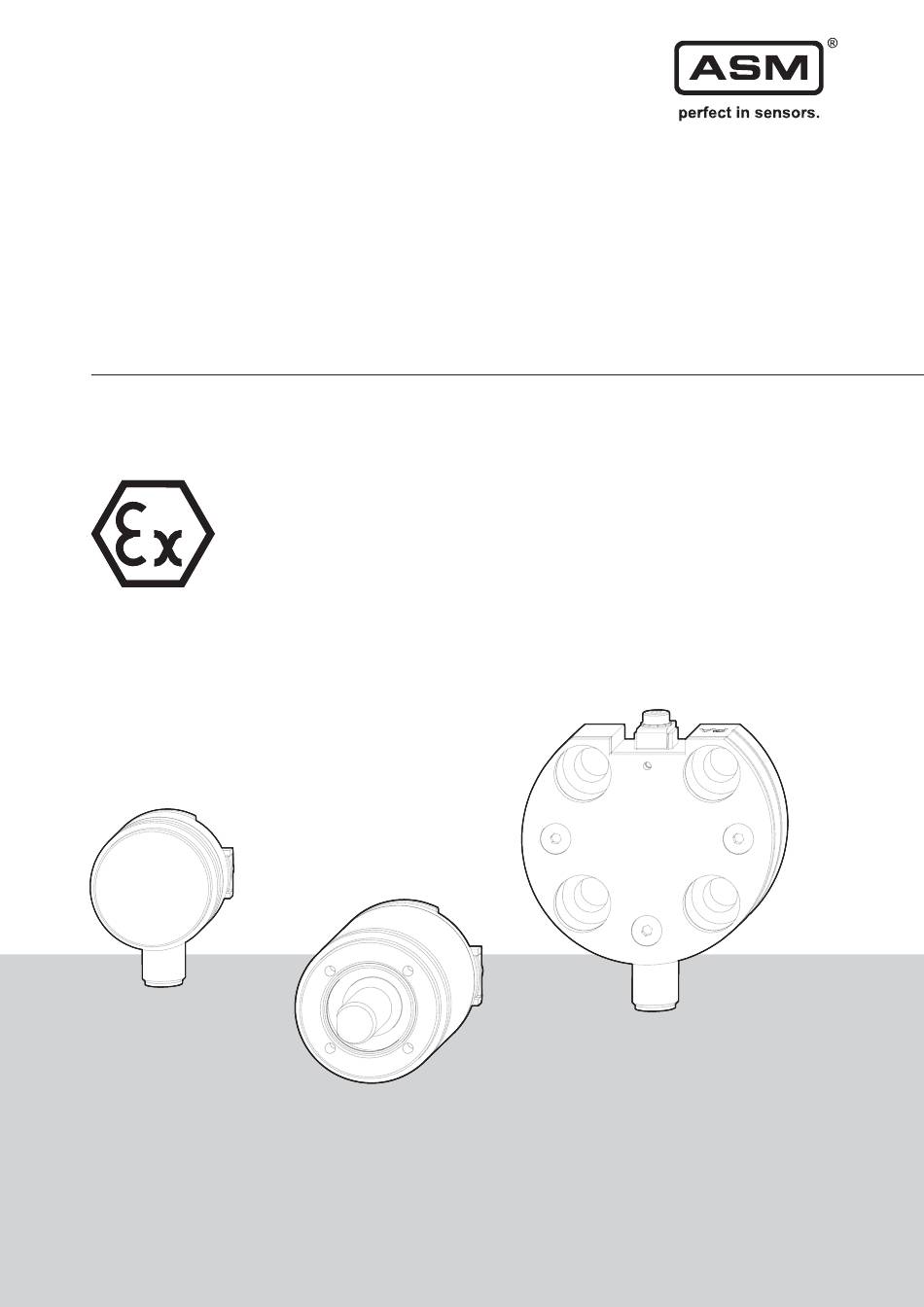

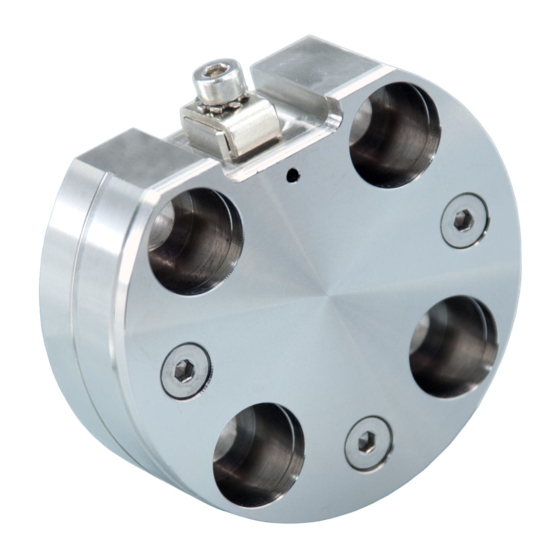

- Seite 1 ® posirot PRAS2EX, PRAS3EX, PRAS5EX Explosionsgeschützte Magnetische Winkelsensoren Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!
- Seite 2 © ASM Automation Sensorik Messtechnik GmbH 2019 Alle Rechte vorbehalten Am Bleichbach 18 - 24 85452 Moosinning Deutschland...
-
Seite 3: Inhaltsverzeichnis
4 Instandhaltung und Entsorgung ................18 4.1 Instandhaltung und Beseitigung von Störungen ................18 4.2 Demontage (EX-gerecht) ......................18 4.3 Entsorgung ........................... 18 5 Spezifikation der Ausgangsarten ................19 5.1 Analog-Ausgänge ......................... 19 6 EU-Konformitätserklärung ..................21 Version 4.0.0 www.asm-sensor.com... -
Seite 4: Sicherheitshinweise
Explosionsgefahr! Gefährdung von Personen und Gefahr von Sachschäden • Das Fachpersonal muss über die Zündschutzart, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich Kenntnis haben. Pos : 10 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... -
Seite 5: Ex-Schutzkennzeichnung
Max. Umdrehung von 1000 1/min bzw. max. 1000rpm sind zulässig. Eine höhere 1000rpm Drehzahl kann die Überschreitung der Oberflächentemperatur von max. 80°C verursachen. Pos : 12 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... -
Seite 6: Bestimmungsgemäße Verwendung
Anlagen durch Fehlfunktion oder Ausfall des Sensors sind durch zusätzliche Sicherheitsmaßnahmen auszuschließen. • Bei sicherheitsrelevanten Anwendungen sind zusätzliche Einrichtungen für die Aufrechterhaltung der Sicherheit und zur Schadensverhütung vorzusehen. Pos : 17 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... -
Seite 7: Transport Und Lagerung
• Befestigung mit korrosionsbeständigen Schrauben. • Montage auf einer ebenen, metallischen Fläche. • Schutzvorrichtung vorsehen um zu verhindern, dass hineinfallende Fremdteile Sensor und Magnet beschädigen bzw. blockieren. Mechanische Hinweise für PRAS2EX und PRAS5EX-K • Sensor und Magnet dürfen sich nicht berühren. Version 4.0.0 www.asm-sensor.com... - Seite 8 PRMAG2-VA 0 ... 9 PRMAG2Z-VA 0 ... 8 PRMAG5Z-VA 0 ... 4,5 PRAS5EX PRMAG2-VA 0 ... 5,5 PRMAG2Z-VA 0 ... 7,5 PRMAG5Z-VA Pos : 23 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
-
Seite 9: Elektrischer Anschluss
Der Kabelschirm - sofern vorhanden - ist an den Potentialausgleichsleiter (PAL) anzuschließen. Die Anschlussbelegung ist einzuhalten! Versorgungsspannung Gemäß dem Datenblatt des Sensors. Die angegebene maximale Betriebsspannung darf nicht überschritten werden. Pos : 25 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... - Seite 10 Pos : 26 /Bedienungs anl eitungen/Posirot/EX/Potenti alausgleic h_PRAS_EX @ 5 \mod_1499335533446_6.doc x @ 44356 @ @ 1 Potentialausgleich Der örtliche Potentialausgleich ist mit einem Leiterquerschnitt von mindestens 4 mm² auszuführen. PRAS2EX PRAS3EX PRAS5EX-K PRAS5EX-V Pos : 27 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
- Seite 11 R ~ 5 x D R ~ 10 x D (Unterwasserkabel) Längenausgleich Kabel beachten Zugentlastung für Kabel vorsehen Kabelführung bei Spritzwasser, Betauung, Feuchtigkeit beachten Pos : 29 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
-
Seite 12: Arbeitstemperatur
Pos : 31 /Bedienungs anl eitungen/Posirot/EX/Arbeitstemper atur _Ü bersic ht_PR AS_EX @ 7\mod_1535968307046_6.doc x @ 58501 @ 2 @ 1 3.3 Arbeitstemperatur posirot PRAS2EX -20 … +40°C ® posirot PRAS3EX -20 … +40°C ® posirot PRAS5EX -20 … +40°C ® Pos : 32 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... -
Seite 13: Kennlinien Für Magnetische Winkelsensoren
Referenzmarkierungen an Sensorgehäuse, Positionsmagnet und Welle erleichtern die Ausrichtung. Stimmen beide Markierungen überein, steht das Ausgangssignal auf 50%. Ausgangssignal (rechtsdrehend ansteigend – CW *) Ausgangssignal (linksdrehend ansteigend – CCW *) Beispiel Winkelbereich 90° Beispiel Winkelbereich 360° A – Markierung B – Messbereich [°] Version 4.0.0 www.asm-sensor.com... - Seite 14 Wertebereich 50%-Wert des Ausgangssignals 0,5 ... 10 V 5,25 V 0,5 ... 4,5 V 2,5 V 4 ... 20 mA 12 mA Pos : 35 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
- Seite 15 Steckeranschluss M12 axial Steckeranschluss M12 radial A - Markierung A - Markierung Magnete: Magnete: PRMAG2-VA PRMAG2-VA PRMAG2Z-VA PRMAG2Z-VA PRMAG5Z VA PRMAG5Z VA Pos : 37 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
- Seite 16 Pos : 39 /Bedienungs anl eitungen/Posirot/EX/R eferenzpositi on_EX/Refpos _PR AS3_EX_M 12_ax_rad_hohl welle @ 5\mod_1499413423263_6.doc x @ 44481 @ @ 1 Referenzposition PRAS3EX mit Hohlwelle Steckeranschluss M12 axial Steckeranschluss M12 radial A – Markierung B – Markierung (Rückseite) Pos : 40 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
- Seite 17 Pos : 42 /Bedienungs anl eitungen/Posirot/EX/R eferenzpositi on_EX/Refpos _PR AS5_EX_K_M12_ax_rad @ 5\mod_1499417445244_6.doc x @ 44526 @ @ 1 Referenzposition PRAS5EX-K Steckeranschluss M12 axial Steckeranschluss M12 radial A – Markierung B – Markierung (Vorderseite) Pos : 43 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
-
Seite 18: Instandhaltung Und Entsorgung
Befestigungen mit Sensor stilllegen Reparatur zu empfohlenem und zur Reparatur ASM einschicken Anzugsmoment zu ASM festschrauben, ggf. einschicken Schraubensicherun gen vorsehen Pos : 46 /Bedienungs anl eitungen/Posi wire/WS_EX_D emontage @ 6\mod_1519816144724_6.doc x @ 52908 @ 2 @ 1 4.2 Demontage (EX-gerecht) -
Seite 19: Spezifikation Der Ausgangsarten
(typisch für 90° … 360°) ±100 x 10 / °C vom Messbereich (typisch für <90°) Elektrischer Schutz gegen Verpolung, Kurzschluss Arbeitstemperatur siehe Modellspezifikation DIN EN 61326-1:2013 Pos : 54 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com... - Seite 20 Stecker M12, 5-polig Versorgung + Signal Nicht anschließen! Nicht anschließen! Sicht auf die Stecker- kontakte des Sensors Dreileiter-Stromschnittstelle 4...20 mA: GND immer verbinden! Pos : 57 /########### Sei tenumbruch ######################### ########## @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 4.0.0 www.asm-sensor.com...
-
Seite 21: Eu-Konformitätserklärung
Explosionsgeschützte magnetische Winkelsensoren Pos : 58 /Bedienungs anl eitungen/Posirot/EX/D OC_PRAS-EX @ 5\mod_1499331657949_6.doc x @ 44312 @ 1 @ 1 6 EU-Konformitätserklärung Wir: ASM Automation Sensorik Messtechnik GmbH Am Bleichbach 18-24 85452 Moosinning Deutschland erklären in alleiniger Verantwortung, dass das Produkt ®... - Seite 22 ® posirot Explosionsgeschützte magnetische Winkelsensoren Version 4.0.0 www.asm-sensor.com...
- Seite 23 ® posirot Explosionsgeschützte magnetische Winkelsensoren Version 4.0.0 www.asm-sensor.com...
- Seite 24 ASM Automation Sensorik Messtechnik GmbH Am Bleichbach 18 - 24 85452 Moosinning Deutschland Tel. +49 8123 986-0 Fax +49 8123 986-500 info@asm-sensor.com © ASM Automation Sensorik Messtechnik GmbH 2019 Alle Rechte vorbehalten. Schutzvermerk DIN34 beachten.
