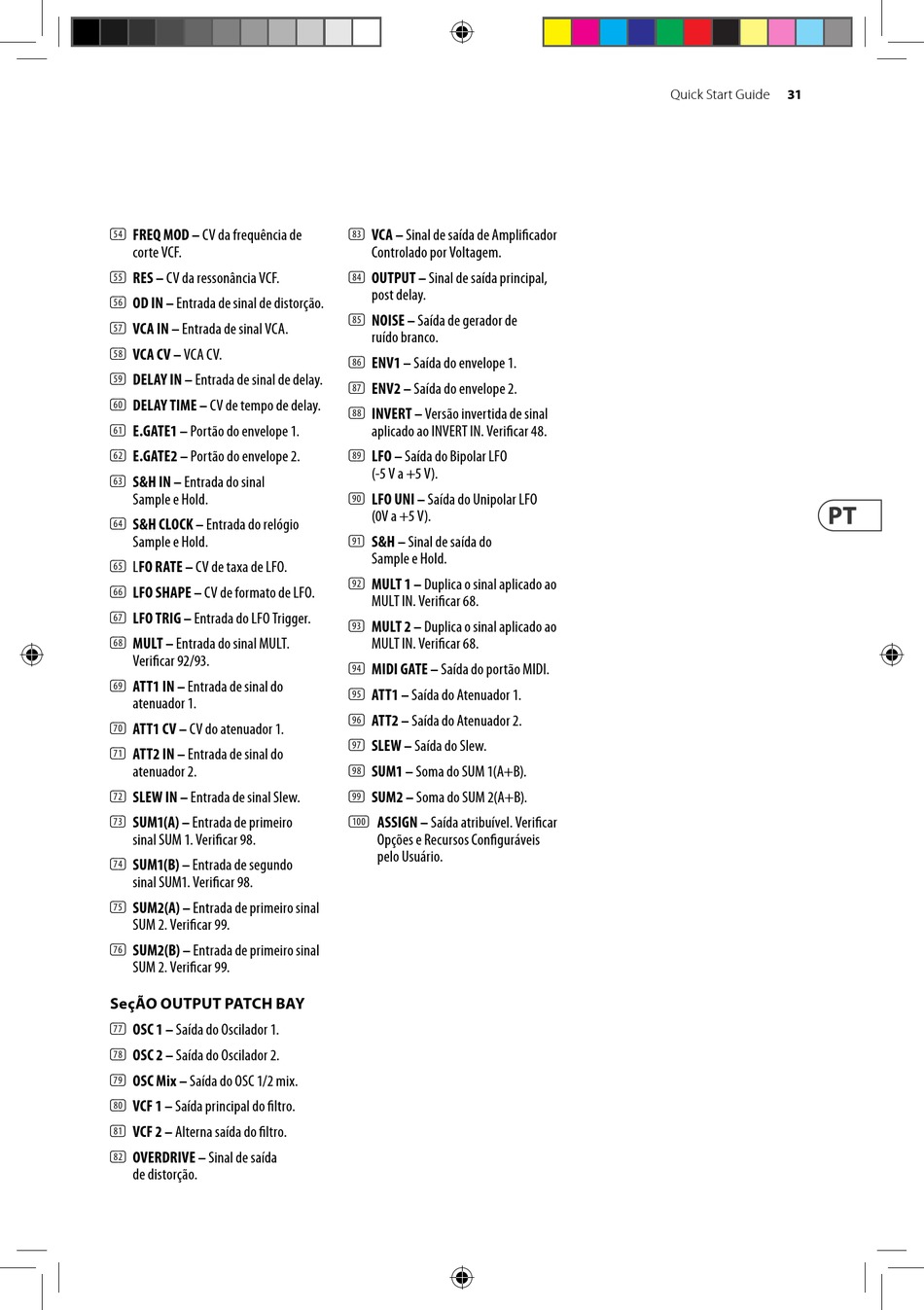

Behringer NEUTRON Handbuch Seite 31

(54) FREQ MOD – CV da frequência de
corte VCF.
(55) RES – CV da ressonância VCF.
(56) OD IN – Entrada de sinal de distorção.
(57) VCA IN – Entrada de sinal VCA.
(58) VCA CV – VCA CV.
(59) DELAY IN – Entrada de sinal de delay.
(60) DELAY TIME – CV de tempo de delay.
(61) E.GATE1 – Portão do envelope 1.
(62) E.GATE2 – Portão do envelope 2.
(63) S&H IN – Entrada do sinal
Sample e Hold.
(64) S&H CLOCK – Entrada do relógio
Sample e Hold.
(65) LFO RATE – CV de taxa de LFO.
(66) LFO SHAPE – CV de formato de LFO.
(67) LFO TRIG – Entrada do LFO Trigger.
(68) MULT – Entrada do sinal MULT.
Verificar 92/93.
(69) ATT1 IN – Entrada de sinal do
atenuador 1.
(70) ATT1 CV – CV do atenuador 1.
(71) ATT2 IN – Entrada de sinal do
atenuador 2.
(72) SLEW IN – Entrada de sinal Slew.
(73) SUM1(A) – Entrada de primeiro
sinal SUM 1. Verificar 98.
(74) SUM1(B) – Entrada de segundo
sinal SUM1. Verificar 98.
(75) SUM2(A) – Entrada de primeiro sinal
SUM 2. Verificar 99.
(76) SUM2(B) – Entrada de primeiro sinal
SUM 2. Verificar 99.
SeçÃO OUTPUT PATCH BAY
(77) OSC 1 – Saída do Oscilador 1.
(78) OSC 2 – Saída do Oscilador 2.
(79) OSC Mix – Saída do OSC 1/2 mix.
(80) VCF 1 – Saída principal do filtro.
(81) VCF 2 – Alterna saída do filtro.
(82) OVERDRIVE – Sinal de saída
de distorção.
(83) VCA – Sinal de saída de Amplificador
Controlado por Voltagem.
(84) OUTPUT – Sinal de saída principal,
post delay.
(85) NOISE – Saída de gerador de
ruído branco.
(86) ENV1 – Saída do envelope 1.
(87) ENV2 – Saída do envelope 2.
(88) INVERT – Versão invertida de sinal
aplicado ao INVERT IN. Verificar 48.
(89) LFO – Saída do Bipolar LFO
(-5 V a +5 V).
(90) LFO UNI – Saída do Unipolar LFO
(0V a +5 V).
(91) S&H – Sinal de saída do
Sample e Hold.
(92) MULT 1 – Duplica o sinal aplicado ao
MULT IN. Verificar 68.
(93) MULT 2 – Duplica o sinal aplicado ao
MULT IN. Verificar 68.
(94) MIDI GATE – Saída do portão MIDI.
(95) ATT1 – Saída do Atenuador 1.
(96) ATT2 – Saída do Atenuador 2.
(97) SLEW – Saída do Slew.
(98) SUM1 – Soma do SUM 1(A+B).
(99) SUM2 – Soma do SUM 2(A+B).
(100) ASSIGN – Saída atribuível. Verificar
Opções e Recursos Configuráveis
pelo Usuário.
