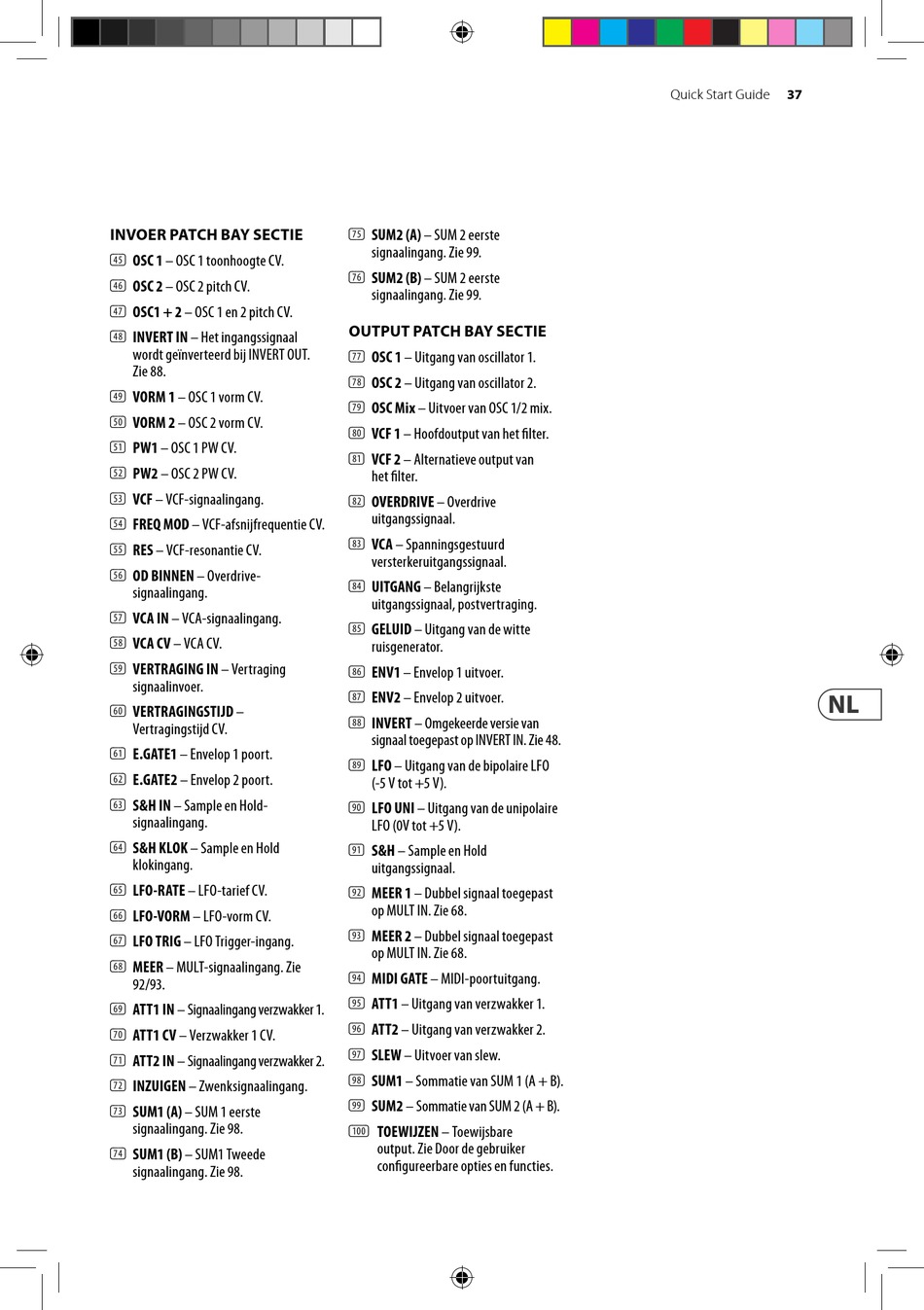

INVOER PATCH BAY SECTIE
(45) OSC 1 – OSC 1 toonhoogte CV.
(46) OSC 2 – OSC 2 pitch CV.
(47) OSC1 + 2 – OSC 1 en 2 pitch CV.
(48) INVERT IN – Het ingangssignaal
wordt geïnverteerd bij INVERT OUT.
Zie 88.
(49) VORM 1 – OSC 1 vorm CV.
(50) VORM 2 – OSC 2 vorm CV.
(51) PW1 – OSC 1 PW CV.
(52) PW2 – OSC 2 PW CV.
(53) VCF – VCF-signaalingang.
(54) FREQ MOD – VCF-afsnijfrequentie CV.
(55) RES – VCF-resonantie CV.
(56) OD BINNEN – Overdrive-
signaalingang.
(57) VCA IN – VCA-signaalingang.
(58) VCA CV – VCA CV.
(59) VERTRAGING IN – Vertraging
signaalinvoer.
(60) VERTRAGINGSTIJD –
Vertragingstijd CV.
(61) E.GATE1 – Envelop 1 poort.
(62) E.GATE2 – Envelop 2 poort.
(63) S&H IN – Sample en Hold-
signaalingang.
(64) S&H KLOK – Sample en Hold
klokingang.
(65) LFO-RATE – LFO-tarief CV.
(66) LFO-VORM – LFO-vorm CV.
(67) LFO TRIG – LFO Trigger-ingang.
(68) MEER – MULT-signaalingang. Zie
92/93.
(69) ATT1 IN – Signaalingang verzwakker 1.
(70) ATT1 CV – Verzwakker 1 CV.
(71) ATT2 IN – Signaalingang verzwakker 2.
(72) INZUIGEN – Zwenksignaalingang.
(73) SUM1 (A) – SUM 1 eerste
signaalingang. Zie 98.
(74) SUM1 (B) – SUM1 Tweede
signaalingang. Zie 98.
(75) SUM2 (A) – SUM 2 eerste
signaalingang. Zie 99.
(76) SUM2 (B) – SUM 2 eerste
signaalingang. Zie 99.
OUTPUT PATCH BAY SECTIE
(77) OSC 1 – Uitgang van oscillator 1.
(78) OSC 2 – Uitgang van oscillator 2.
(79) OSC Mix – Uitvoer van OSC 1/2 mix.
(80) VCF 1 – Hoofdoutput van het filter.
(81) VCF 2 – Alternatieve output van
het filter.
(82) OVERDRIVE – Overdrive
uitgangssignaal.
(83) VCA – Spanningsgestuurd
versterkeruitgangssignaal.
(84) UITGANG – Belangrijkste
uitgangssignaal, postvertraging.
(85) GELUID – Uitgang van de witte
ruisgenerator.
(86) ENV1 – Envelop 1 uitvoer.
(87) ENV2 – Envelop 2 uitvoer.
(88) INVERT – Omgekeerde versie van
signaal toegepast op INVERT IN. Zie 48.
(89) LFO – Uitgang van de bipolaire LFO
(-5 V tot +5 V).
(90) LFO UNI – Uitgang van de unipolaire
LFO (0V tot +5 V).
(91) S&H – Sample en Hold
uitgangssignaal.
(92) MEER 1 – Dubbel signaal toegepast
op MULT IN. Zie 68.
(93) MEER 2 – Dubbel signaal toegepast
op MULT IN. Zie 68.
(94) MIDI GATE – MIDI-poortuitgang.
(95) ATT1 – Uitgang van verzwakker 1.
(96) ATT2 – Uitgang van verzwakker 2.
(97) SLEW – Uitvoer van slew.
(98) SUM1 – Sommatie van SUM 1 (A + B).
(99) SUM2 – Sommatie van SUM 2 (A + B).
(100) TOEWIJZEN – Toewijsbare
output. Zie Door de gebruiker
configureerbare opties en functies.
