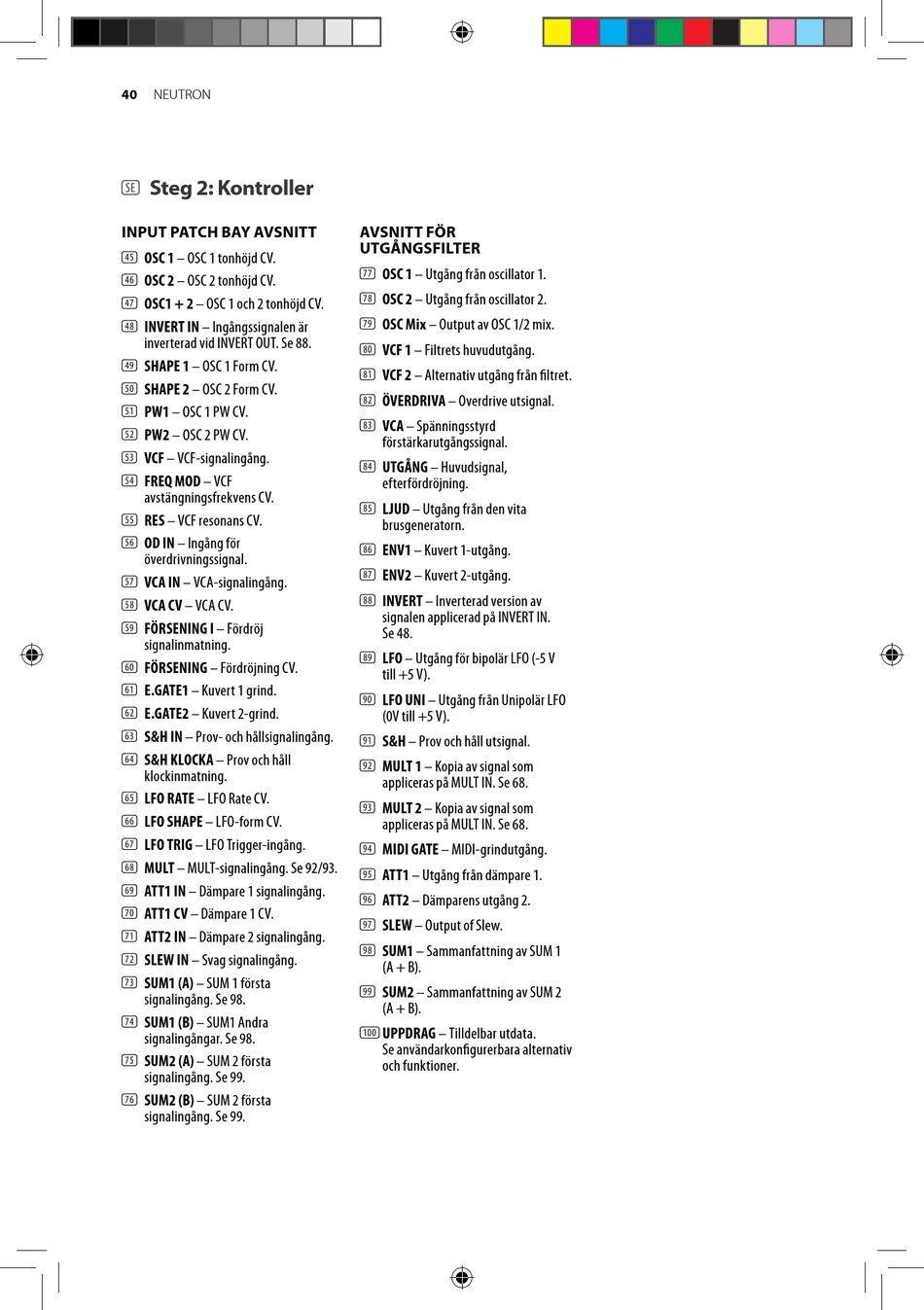

Behringer NEUTRON Handbuch Seite 40

40
NEUTRON
Steg 2: Kontroller
(SE)
INPUT PATCH BAY AVSNITT
(45) OSC 1 – OSC 1 tonhöjd CV.
(46) OSC 2 – OSC 2 tonhöjd CV.
(47) OSC1 + 2 – OSC 1 och 2 tonhöjd CV.
(48) INVERT IN – Ingångssignalen är
inverterad vid INVERT OUT. Se 88.
(49) SHAPE 1 – OSC 1 Form CV.
(50) SHAPE 2 – OSC 2 Form CV.
(51) PW1 – OSC 1 PW CV.
(52) PW2 – OSC 2 PW CV.
(53) VCF – VCF-signalingång.
(54) FREQ MOD – VCF
avstängningsfrekvens CV.
(55) RES – VCF resonans CV.
(56) OD IN – Ingång för
överdrivningssignal.
(57) VCA IN – VCA-signalingång.
(58) VCA CV – VCA CV.
(59) FÖRSENING I – Fördröj
signalinmatning.
(60) FÖRSENING – Fördröjning CV.
(61) E.GATE1 – Kuvert 1 grind.
(62) E.GATE2 – Kuvert 2-grind.
(63) S&H IN – Prov- och hållsignalingång.
(64) S&H KLOCKA – Prov och håll
klockinmatning.
(65) LFO RATE – LFO Rate CV.
(66) LFO SHAPE – LFO-form CV.
(67) LFO TRIG – LFO Trigger-ingång.
(68) MULT – MULT-signalingång. Se 92/93.
(69) ATT1 IN – Dämpare 1 signalingång.
(70) ATT1 CV – Dämpare 1 CV.
(71) ATT2 IN – Dämpare 2 signalingång.
(72) SLEW IN – Svag signalingång.
(73) SUM1 (A) – SUM 1 första
signalingång. Se 98.
(74) SUM1 (B) – SUM1 Andra
signalingångar. Se 98.
(75) SUM2 (A) – SUM 2 första
signalingång. Se 99.
(76) SUM2 (B) – SUM 2 första
signalingång. Se 99.
AVSNITT FÖR
UTGÅNGSFILTER
(77) OSC 1 – Utgång från oscillator 1.
(78) OSC 2 – Utgång från oscillator 2.
(79) OSC Mix – Output av OSC 1/2 mix.
(80) VCF 1 – Filtrets huvudutgång.
(81) VCF 2 – Alternativ utgång från filtret.
(82) ÖVERDRIVA – Overdrive utsignal.
(83) VCA – Spänningsstyrd
förstärkarutgångssignal.
(84) UTGÅNG – Huvudsignal,
efterfördröjning.
(85) LJUD – Utgång från den vita
brusgeneratorn.
(86) ENV1 – Kuvert 1-utgång.
(87) ENV2 – Kuvert 2-utgång.
(88) INVERT – Inverterad version av
signalen applicerad på INVERT IN.
Se 48.
(89) LFO – Utgång för bipolär LFO (-5 V
till +5 V).
(90) LFO UNI – Utgång från Unipolär LFO
(0V till +5 V).
(91) S&H – Prov och håll utsignal.
(92) MULT 1 – Kopia av signal som
appliceras på MULT IN. Se 68.
(93) MULT 2 – Kopia av signal som
appliceras på MULT IN. Se 68.
(94) MIDI GATE – MIDI-grindutgång.
(95) ATT1 – Utgång från dämpare 1.
(96) ATT2 – Dämparens utgång 2.
(97) SLEW – Output of Slew.
(98) SUM1 – Sammanfattning av SUM 1
(A + B).
(99) SUM2 – Sammanfattning av SUM 2
(A + B).
(100) UPPDRAG – Tilldelbar utdata.
Se användarkonfigurerbara alternativ
och funktioner.
