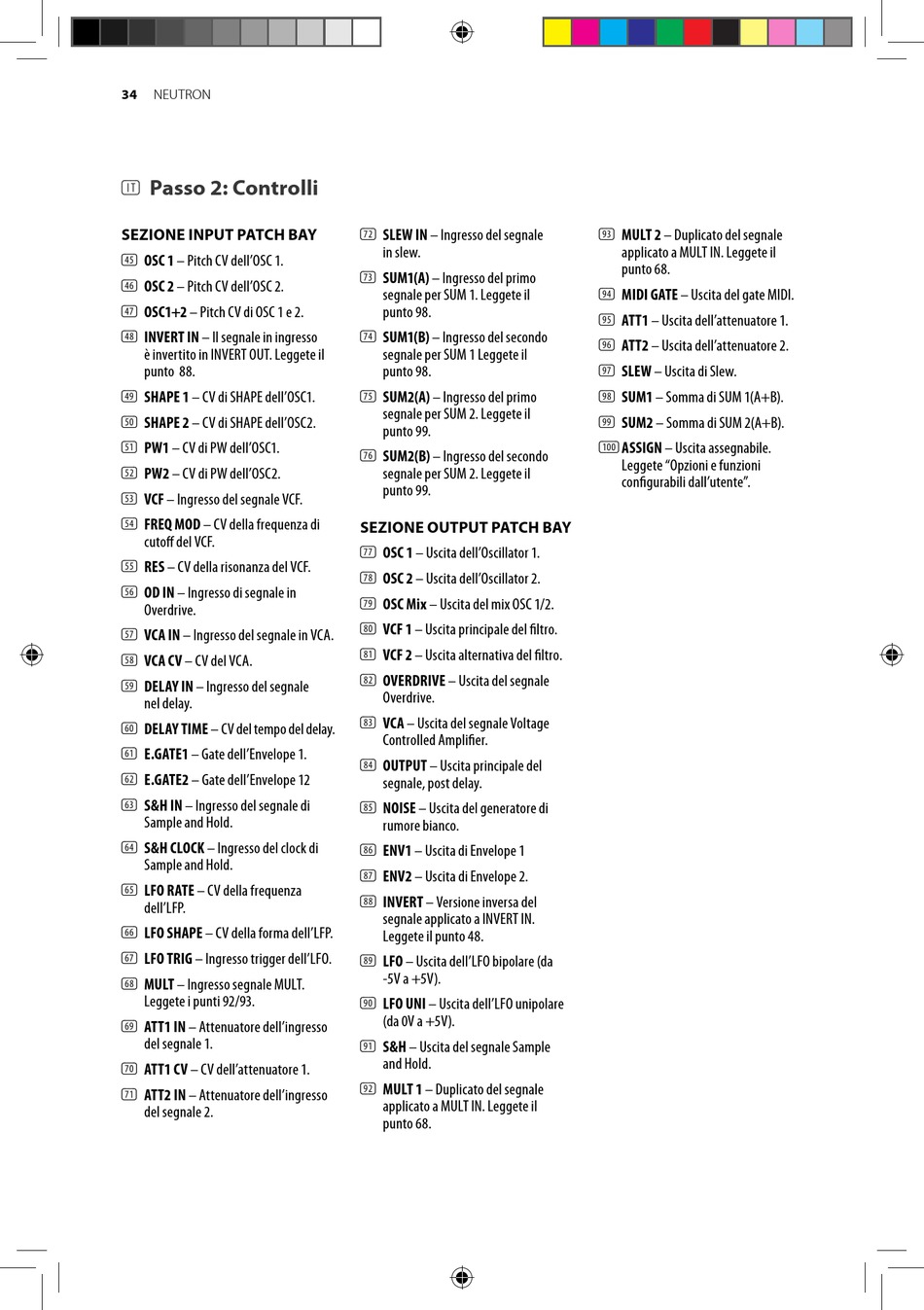

Passo 2: Controlli
(IT)
SEZIONE INPUT PATCH BAY
(45) OSC 1 – Pitch CV dell'OSC 1.
(46) OSC 2 – Pitch CV dell'OSC 2.
(47) OSC1+2 – Pitch CV di OSC 1 e 2.
(48) INVERT IN – Il segnale in ingresso
è invertito in INVERT OUT. Leggete il
punto 88.
(49) SHAPE 1 – CV di SHAPE dell'OSC1.
(50) SHAPE 2 – CV di SHAPE dell'OSC2.
(51) PW1 – CV di PW dell'OSC1.
(52) PW2 – CV di PW dell'OSC2.
(53) VCF – Ingresso del segnale VCF.
(54) FREQ MOD – CV della frequenza di
cutoff del VCF.
(55) RES – CV della risonanza del VCF.
(56) OD IN – Ingresso di segnale in
Overdrive.
(57) VCA IN – Ingresso del segnale in VCA.
(58) VCA CV – CV del VCA.
(59) DELAY IN – Ingresso del segnale
nel delay.
(60) DELAY TIME – CV del tempo del delay.
(61) E.GATE1 – Gate dell'Envelope 1.
(62) E.GATE2 – Gate dell'Envelope 12
(63) S&H IN – Ingresso del segnale di
Sample and Hold.
(64) S&H CLOCK – Ingresso del clock di
Sample and Hold.
(65) LFO RATE – CV della frequenza
dell'LFP.
(66) LFO SHAPE – CV della forma dell'LFP.
(67) LFO TRIG – Ingresso trigger dell'LFO.
(68) MULT – Ingresso segnale MULT.
Leggete i punti 92/93.
(69) ATT1 IN – Attenuatore dell'ingresso
del segnale 1.
(70) ATT1 CV – CV dell'attenuatore 1.
(71) ATT2 IN – Attenuatore dell'ingresso
del segnale 2.
(72) SLEW IN – Ingresso del segnale
in slew.
(73) SUM1(A) – Ingresso del primo
segnale per SUM 1. Leggete il
punto 98.
(74) SUM1(B) – Ingresso del secondo
segnale per SUM 1 Leggete il
punto 98.
(75) SUM2(A) – Ingresso del primo
segnale per SUM 2. Leggete il
punto 99.
(76) SUM2(B) – Ingresso del secondo
segnale per SUM 2. Leggete il
punto 99.
SEZIONE OUTPUT PATCH BAY
(77) OSC 1 – Uscita dell'Oscillator 1.
(78) OSC 2 – Uscita dell'Oscillator 2.
(79) OSC Mix – Uscita del mix OSC 1/2.
(80) VCF 1 – Uscita principale del filtro.
(81) VCF 2 – Uscita alternativa del filtro.
(82) OVERDRIVE – Uscita del segnale
Overdrive.
(83) VCA – Uscita del segnale Voltage
Controlled Amplifier.
(84) OUTPUT – Uscita principale del
segnale, post delay.
(85) NOISE – Uscita del generatore di
rumore bianco.
(86) ENV1 – Uscita di Envelope 1
(87) ENV2 – Uscita di Envelope 2.
(88) INVERT – Versione inversa del
segnale applicato a INVERT IN.
Leggete il punto 48.
(89) LFO – Uscita dell'LFO bipolare (da
-5V a +5V).
(90) LFO UNI – Uscita dell'LFO unipolare
(da 0V a +5V).
(91) S&H – Uscita del segnale Sample
and Hold.
(92) MULT 1 – Duplicato del segnale
applicato a MULT IN. Leggete il
punto 68.
(93) MULT 2 – Duplicato del segnale
applicato a MULT IN. Leggete il
punto 68.
(94) MIDI GATE – Uscita del gate MIDI.
(95) ATT1 – Uscita dell'attenuatore 1.
(96) ATT2 – Uscita dell'attenuatore 2.
(97) SLEW – Uscita di Slew.
(98) SUM1 – Somma di SUM 1(A+B).
(99) SUM2 – Somma di SUM 2(A+B).
(100) ASSIGN – Uscita assegnabile.
Leggete "Opzioni e funzioni
configurabili dall'utente".
