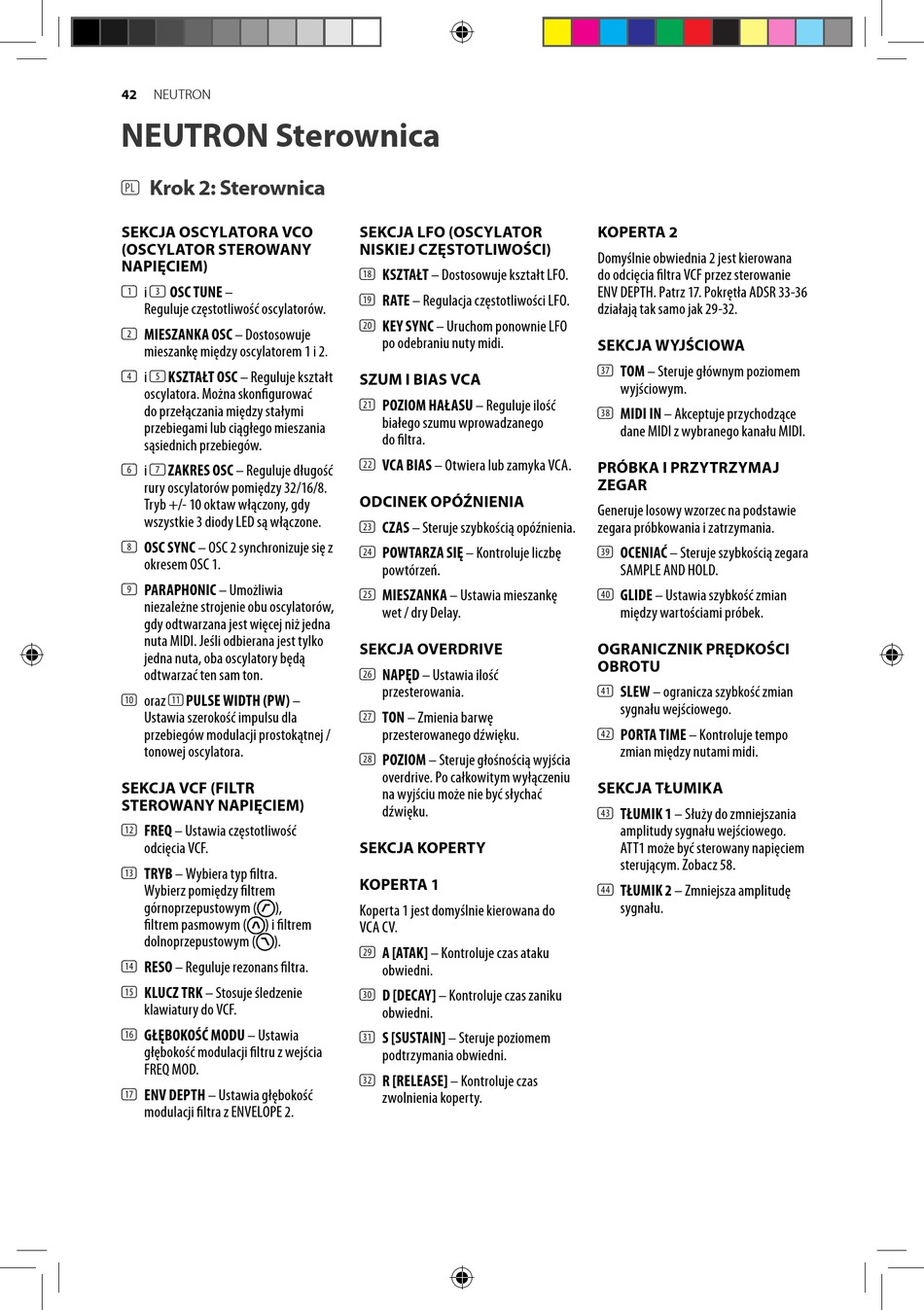

Behringer NEUTRON Handbuch Seite 42

42
NEUTRON
NEUTRON Sterownica
Krok 2: Sterownica
(PL)
SEKCJA OSCYLATORA VCO
(OSCYLATOR STEROWANY
NAPIĘCIEM)
(1) i (3) OSC TUNE –
Reguluje częstotliwość oscylatorów.
(2) MIESZANKA OSC – Dostosowuje
mieszankę między oscylatorem 1 i 2.
(4) i (5) KSZTAŁT OSC – Reguluje kształt
oscylatora. Można skonfigurować
do przełączania między stałymi
przebiegami lub ciągłego mieszania
sąsiednich przebiegów.
(6) i (7) ZAKRES OSC – Reguluje długość
rury oscylatorów pomiędzy 32/16/8.
Tryb +/- 10 oktaw włączony, gdy
wszystkie 3 diody LED są włączone.
(8) OSC SYNC – OSC 2 synchronizuje się z
okresem OSC 1.
(9) PARAPHONIC – Umożliwia
niezależne strojenie obu oscylatorów,
gdy odtwarzana jest więcej niż jedna
nuta MIDI. Jeśli odbierana jest tylko
jedna nuta, oba oscylatory będą
odtwarzać ten sam ton.
(10) oraz (11) PULSE WIDTH (PW) –
Ustawia szerokość impulsu dla
przebiegów modulacji prostokątnej /
tonowej oscylatora.
SEKCJA VCF (FILTR
STEROWANY NAPIĘCIEM)
(12) FREQ – Ustawia częstotliwość
odcięcia VCF.
(13) TRYB – Wybiera typ filtra.
Wybierz pomiędzy filtrem
górnoprzepustowym ( ),
filtrem pasmowym ( ) i filtrem
dolnoprzepustowym ( ).
(14) RESO – Reguluje rezonans filtra.
(15) KLUCZ TRK – Stosuje śledzenie
klawiatury do VCF.
(16) GŁĘBOKOŚĆ MODU – Ustawia
głębokość modulacji filtru z wejścia
FREQ MOD.
(17) ENV DEPTH – Ustawia głębokość
modulacji filtra z ENVELOPE 2.
SEKCJA LFO (OSCYLATOR
NISKIEJ CZĘSTOTLIWOŚCI)
(18) KSZTAŁT – Dostosowuje kształt LFO.
(19) RATE – Regulacja częstotliwości LFO.
(20) KEY SYNC – Uruchom ponownie LFO
po odebraniu nuty midi.
SZUM I BIAS VCA
(21) POZIOM HAŁASU – Reguluje ilość
białego szumu wprowadzanego
do filtra.
(22) VCA BIAS – Otwiera lub zamyka VCA.
ODCINEK OPÓŹNIENIA
(23) CZAS – Steruje szybkością opóźnienia.
(24) POWTARZA SIĘ – Kontroluje liczbę
powtórzeń.
(25) MIESZANKA – Ustawia mieszankę
wet / dry Delay.
SEKCJA OVERDRIVE
(26) NAPĘD – Ustawia ilość
przesterowania.
(27) TON – Zmienia barwę
przesterowanego dźwięku.
(28) POZIOM – Steruje głośnością wyjścia
overdrive. Po całkowitym wyłączeniu
na wyjściu może nie być słychać
dźwięku.
SEKCJA KOPERTY
KOPERTA 1
Koperta 1 jest domyślnie kierowana do
VCA CV.
(29) A [ATAK] – Kontroluje czas ataku
obwiedni.
(30) D [DECAY] – Kontroluje czas zaniku
obwiedni.
(31) S [SUSTAIN] – Steruje poziomem
podtrzymania obwiedni.
(32) R [RELEASE] – Kontroluje czas
zwolnienia koperty.
KOPERTA 2
Domyślnie obwiednia 2 jest kierowana
do odcięcia filtra VCF przez sterowanie
ENV DEPTH. Patrz 17. Pokrętła ADSR 33-36
działają tak samo jak 29-32.
SEKCJA WYJŚCIOWA
(37) TOM – Steruje głównym poziomem
wyjściowym.
(38) MIDI IN – Akceptuje przychodzące
dane MIDI z wybranego kanału MIDI.
PRÓBKA I PRZYTRZYMAJ
ZEGAR
Generuje losowy wzorzec na podstawie
zegara próbkowania i zatrzymania.
(39) OCENIAĆ – Steruje szybkością zegara
SAMPLE AND HOLD.
(40) GLIDE – Ustawia szybkość zmian
między wartościami próbek.
OGRANICZNIK PRĘDKOŚCI
OBROTU
(41) SLEW – ogranicza szybkość zmian
sygnału wejściowego.
(42) PORTA TIME – Kontroluje tempo
zmian między nutami midi.
SEKCJA TŁUMIKA
(43) TŁUMIK 1 – Służy do zmniejszania
amplitudy sygnału wejściowego.
ATT1 może być sterowany napięciem
sterującym. Zobacz 58.
(44) TŁUMIK 2 – Zmniejsza amplitudę
sygnału.
