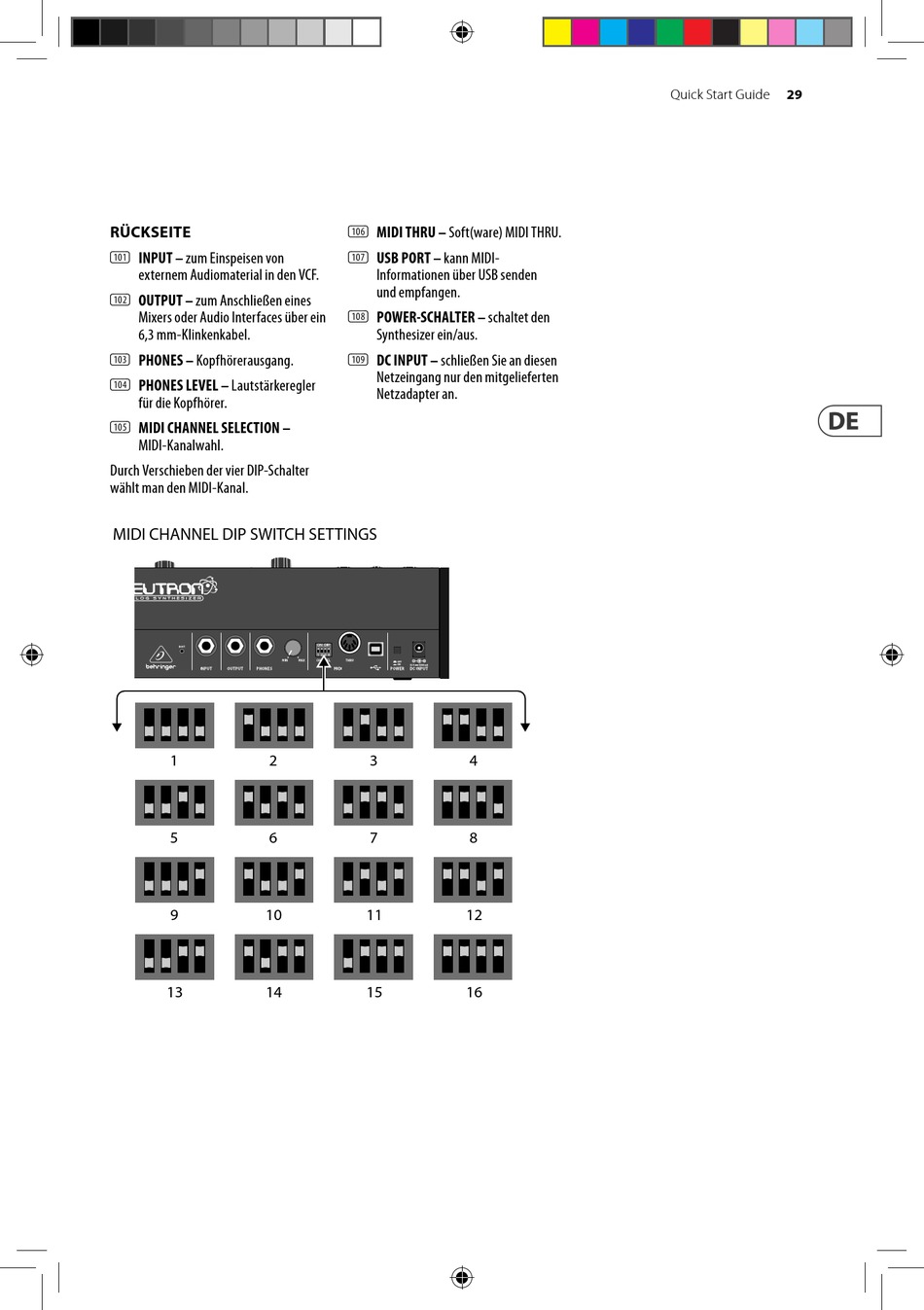

RÜCKSEITE
(101) INPUT – zum Einspeisen von
externem Audiomaterial in den VCF.
(102) OUTPUT – zum Anschließen eines
Mixers oder Audio Interfaces über ein
6,3 mm-Klinkenkabel.
(103) PHONES – Kopfhörerausgang.
(104) PHONES LEVEL – Lautstärkeregler
für die Kopfhörer.
(105) MIDI CHANNEL SELECTION –
MIDI-Kanalwahl.
Durch Verschieben der vier DIP-Schalter
wählt man den MIDI-Kanal.
MIDI CHANNEL DIP SWITCH SETTINGS
1 2
5 6
9 10
13 14
(106) MIDI THRU – Soft(ware) MIDI THRU.
(107) USB PORT – kann MIDI-
Informationen über USB senden
und empfangen.
(108) POWER-SCHALTER – schaltet den
Synthesizer ein/aus.
(109) DC INPUT – schließen Sie an diesen
Netzeingang nur den mitgelieferten
Netzadapter an.
3 4
7 8
11 12
15 16
