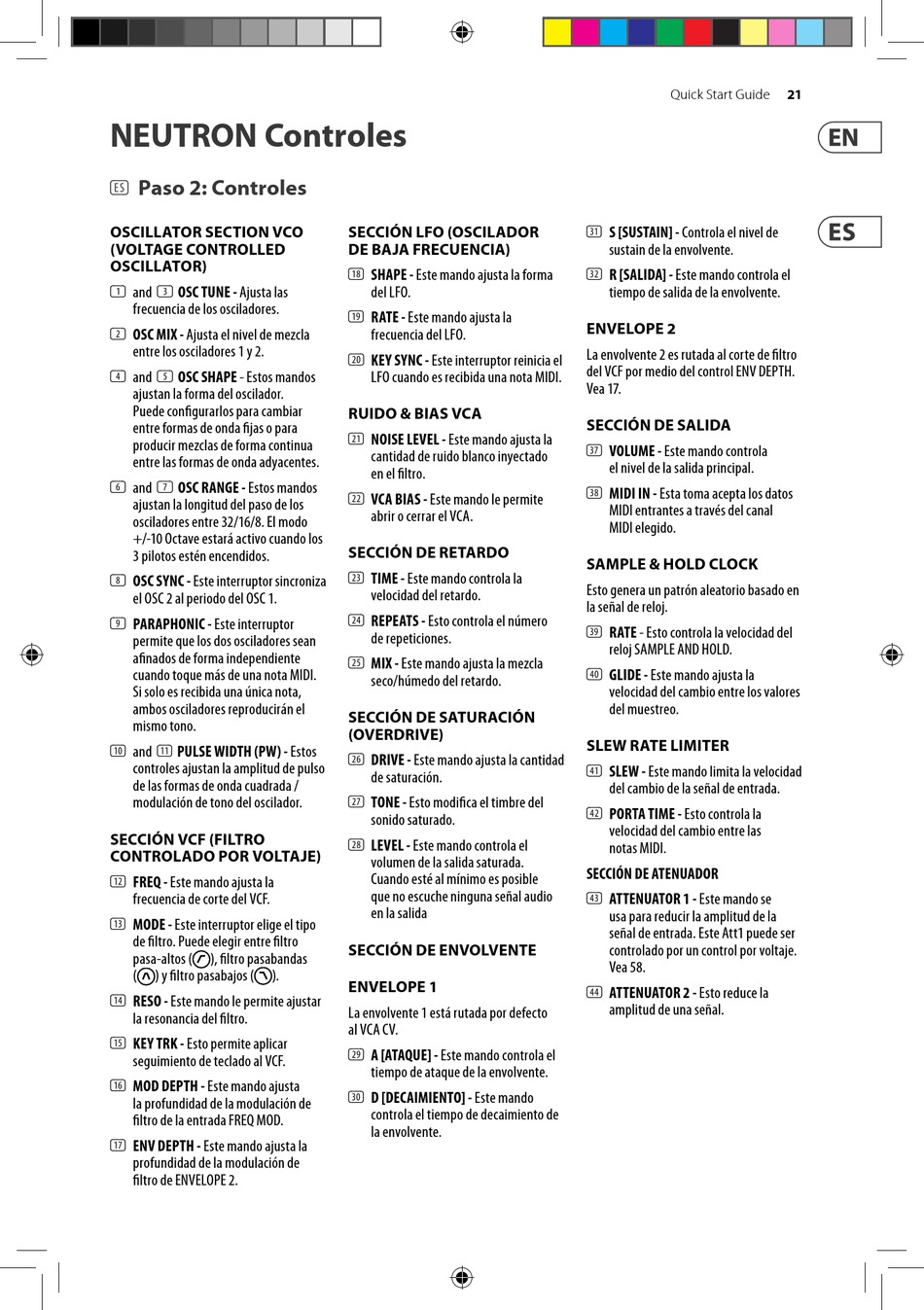

Behringer NEUTRON Handbuch Seite 21

NEUTRON Controles
Paso 2: Controles
(ES)
OSCILLATOR SECTION VCO
(VOLTAGE CONTROLLED
OSCILLATOR)
(1) and (3) OSC TUNE - Ajusta las
frecuencia de los osciladores.
(2) OSC MIX - Ajusta el nivel de mezcla
entre los osciladores 1 y 2.
(4) and (5) OSC SHAPE - Estos mandos
ajustan la forma del oscilador.
Puede configurarlos para cambiar
entre formas de onda fijas o para
producir mezclas de forma continua
entre las formas de onda adyacentes.
(6) and (7) OSC RANGE - Estos mandos
ajustan la longitud del paso de los
osciladores entre 32/16/8. El modo
+/-10 Octave estará activo cuando los
3 pilotos estén encendidos.
(8) OSC SYNC - Este interruptor sincroniza
el OSC 2 al periodo del OSC 1.
(9) PARAPHONIC - Este interruptor
permite que los dos osciladores sean
afinados de forma independiente
cuando toque más de una nota MIDI.
Si solo es recibida una única nota,
ambos osciladores reproducirán el
mismo tono.
(10) and (11) PULSE WIDTH (PW) - Estos
controles ajustan la amplitud de pulso
de las formas de onda cuadrada /
modulación de tono del oscilador.
SECCIÓN VCF (FILTRO
CONTROLADO POR VOLTAJE)
(12) FREQ - Este mando ajusta la
frecuencia de corte del VCF.
(13) MODE - Este interruptor elige el tipo
de filtro. Puede elegir entre filtro
pasa-altos ( ), filtro pasabandas
( ) y filtro pasabajos ( ).
(14) RESO - Este mando le permite ajustar
la resonancia del filtro.
(15) KEY TRK - Esto permite aplicar
seguimiento de teclado al VCF.
(16) MOD DEPTH - Este mando ajusta
la profundidad de la modulación de
filtro de la entrada FREQ MOD.
(17) ENV DEPTH - Este mando ajusta la
profundidad de la modulación de
filtro de ENVELOPE 2.
SECCIÓN LFO (OSCILADOR
DE BAJA FRECUENCIA)
(18) SHAPE - Este mando ajusta la forma
del LFO.
(19) RATE - Este mando ajusta la
frecuencia del LFO.
(20) KEY SYNC - Este interruptor reinicia el
LFO cuando es recibida una nota MIDI.
RUIDO & BIAS VCA
(21) NOISE LEVEL - Este mando ajusta la
cantidad de ruido blanco inyectado
en el filtro.
(22) VCA BIAS - Este mando le permite
abrir o cerrar el VCA.
SECCIÓN DE RETARDO
(23) TIME - Este mando controla la
velocidad del retardo.
(24) REPEATS - Esto controla el número
de repeticiones.
(25) MIX - Este mando ajusta la mezcla
seco/húmedo del retardo.
SECCIÓN DE SATURACIÓN
(OVERDRIVE)
(26) DRIVE - Este mando ajusta la cantidad
de saturación.
(27) TONE - Esto modifica el timbre del
sonido saturado.
(28) LEVEL - Este mando controla el
volumen de la salida saturada.
Cuando esté al mínimo es posible
que no escuche ninguna señal audio
en la salida
SECCIÓN DE ENVOLVENTE
ENVELOPE 1
La envolvente 1 está rutada por defecto
al VCA CV.
(29) A [ATAQUE] - Este mando controla el
tiempo de ataque de la envolvente.
(30) D [DECAIMIENTO] - Este mando
controla el tiempo de decaimiento de
la envolvente.
Quick Start Guide
(31) S [SUSTAIN] - Controla el nivel de
sustain de la envolvente.
(32) R [SALIDA] - Este mando controla el
tiempo de salida de la envolvente.
ENVELOPE 2
La envolvente 2 es rutada al corte de filtro
del VCF por medio del control ENV DEPTH.
Vea 17.
SECCIÓN DE SALIDA
(37) VOLUME - Este mando controla
el nivel de la salida principal.
(38) MIDI IN - Esta toma acepta los datos
MIDI entrantes a través del canal
MIDI elegido.
SAMPLE & HOLD CLOCK
Esto genera un patrón aleatorio basado en
la señal de reloj.
(39) RATE - Esto controla la velocidad del
reloj SAMPLE AND HOLD.
(40) GLIDE - Este mando ajusta la
velocidad del cambio entre los valores
del muestreo.
SLEW RATE LIMITER
(41) SLEW - Este mando limita la velocidad
del cambio de la señal de entrada.
(42) PORTA TIME - Esto controla la
velocidad del cambio entre las
notas MIDI.
SECCIÓN DE ATENUADOR
(43) ATTENUATOR 1 - Este mando se
usa para reducir la amplitud de la
señal de entrada. Este Att1 puede ser
controlado por un control por voltaje.
Vea 58.
(44) ATTENUATOR 2 - Esto reduce la
amplitud de una señal.
21
