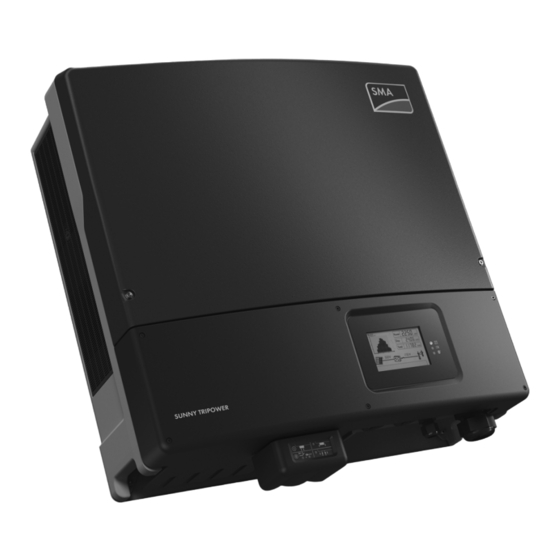

PV-Wechselrichter
SUNNY TRIPOWER
10000TL / 12000TL / 15000TL / 17000TL
Installationsanleitung
STP10-17TL-IDE101010 | IMDE-STP10-17TL | Version 1.0
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY TRIPOWER 12000TL

Inhaltszusammenfassung für SMA SUNNY TRIPOWER 12000TL

  • Seite 1 PV-Wechselrichter SUNNY TRIPOWER 10000TL / 12000TL / 15000TL / 17000TL Installationsanleitung STP10-17TL-IDE101010 | IMDE-STP10-17TL | Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 7 Gültigkeitsbereich ........7 Zielgruppe .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Übersicht des Anschlussbereichs......24 Öffentliches Netz (AC) anschließen ..... 26 6.3.1...
  • Seite 5 Sunny Tripower 10000TL ......101 14.2 Sunny Tripower 12000TL ......105 14.3 Sunny Tripower 15000TL .
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG Zubehör ........117 Kontakt .

  • Seite 7: Hinweise Zu Dieser Anleitung

    Diese Installationsanleitung beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche folgender SMA Wechselrichter: • Sunny Tripower 10000TL (STP 10000TL-10) • Sunny Tripower 12000TL (STP 12000TL-10) • Sunny Tripower 15000TL (STP 15000TL-10) • Sunny Tripower 17000TL (STP 17000TL-10) Bewahren Sie diese Anleitung jederzeit zugänglich auf.

  • Seite 8: Verwendete Symbole

    Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In diesem Dokument werden die folgenden Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann.

  • Seite 9: Sicherheit

    Stellen Sie bei der Auslegung der PV-Anlage sicher, dass der erlaubte Betriebsbereich aller Komponenten jederzeit eingehalten wird. Das kostenlose Auslegungsprogramm „Sunny Design“ (www.SMA.de/SunnyDesign) unterstützt Sie dabei. Der Hersteller der PV-Module sollte seine Module für den Betrieb mit dem Sunny Tripower freigegeben haben. Stellen Sie außerdem sicher, dass alle vom Modulhersteller empfohlenen Maßnahmen zur dauerhaften Erhaltung der...

  • Seite 10: Zugelassene Länder

    • PPC (06.2006) (auf Anfrage) • EN 50438 (12.2007) (auf Anfrage) a) Für Einschränkungen in bestimmten Regionen wenden Sie sich an die SMA Serviceline. b) Nur möglich, wenn die Sternspannung 220 V beträgt. SMA Solar Technology AG kann auf Anfrage ab Werk Netzparameter nach Kundenangaben für andere Länder / Installationsorte einstellen, nachdem diese durch SMA Solar Technology AG geprüft...

  • Seite 11: Sicherheitshinweise

    Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der PV-Module und des PV- Generators. SMA Solar Technology AG empfiehlt, das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für Anlagen und Personen zu erhalten.

  • Seite 12: Erklärung Der Symbole

    Sicherheit SMA Solar Technology AG 2.3 Erklärung der Symbole In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter oder auf dem Typenschild befinden. 2.3.1 Symbole am Wechselrichter Symbol Erklärung Betriebsanzeige. Zeigt den Betriebszustand des Wechselrichters an. Es ist eine Störung aufgetreten.
  • Seite 13 SMA Solar Technology AG Sicherheit Symbol Erklärung Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. Beachten Sie alle dem Wechselrichter beiliegenden Dokumentationen. Der Wechselrichter darf nicht über den Hausmüll entsorgt werden. Weitere Informationen zur Entsorgung finden Sie in Kapitel 13.5 „Wechselrichter...

  • Seite 14: Produktbeschreibung

    Produktbeschreibung SMA Solar Technology AG 3 Produktbeschreibung Der Sunny Tripower ist ein Multi-String-Wechselrichter, der den Gleichstrom eines PV-Generators in Wechselstrom wandelt. Dabei verfügt er über 2 separate MPP-Tracker, an die unterschiedliche PV‑Module angeschlossen werden können. Die Einspeisung des Stroms in das öffentliche Netz erfolgt dreiphasig.

  • Seite 15: Elektronische Stringsicherung

    Je nach Anforderung der Netzbetreiber können diese Funktionen aktiviert und konfiguriert werden. Detaillierte Informationen zu den Einstellparametern dieser Funktionen finden Sie in der Technischen Beschreibung „Blindleistungseinspeisung und Netzsicherheitsmanagement Sunny Tripower“ im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. Installationsanleitung STP10-17TL-IDE101010...

  • Seite 16: Auspacken

    Auspacken SMA Solar Technology AG 4 Auspacken 4.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Sunny Tripower Electronic Solar Switch (ESS) Rückwand (Wandhalterung)

  • Seite 17: Wechselrichter Identifizieren

    SMA Solar Technology AG Auspacken Objekt Anzahl Beschreibung Inhalt Beutel SUNCLIX DC-Steckverbinder 10 / 12 DC-Steckverbinder Sunny Tripower 10000TL / 12000TL: 10 Stück (5 x Plus, 5 x Minus) Sunny Tripower 15000TL / 17000TL: 12 Stück (6 x Plus, 6 x Minus)

  • Seite 18: Montage

    Montage SMA Solar Technology AG 5 Montage 5.1 Sicherheit GEFAHR! Lebensgefahr durch Feuer oder Explosion! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden.

  • Seite 19: Mehrere Installierte Wechselrichter In Bereichen Mit Hohen Umgebungstemperaturen

    SMA Solar Technology AG Montage • Montage senkrecht oder um max. 15° nach hinten geneigt. • Anschlussbereich muss nach unten zeigen. • Nicht nach vorne geneigt montieren. • Nicht liegend montieren. • Montage in Augenhöhe, um den Wechselrichters im Service-Fall auf Grund seines hohen Gewichts leicht demontieren zu können.

  • Seite 20: Wechselrichter Mit Rückwand Montieren

    Montage SMA Solar Technology AG 5.3 Wechselrichter mit Rückwand montieren 1. Rückwand als Bohrschablone verwenden und Position der Bohrlöcher markieren. Display 2. Rückwand montieren. Dabei jeweils 1 oberes Loch rechts und links und das Loch in der Mitte verwenden. STP10-17TL-IDE101010 Installationsanleitung...
  • Seite 21 SMA Solar Technology AG Montage 3. Den Wechselrichter so in die Rückwand einhängen, dass das Gehäuse des Wechselrichters bündig mit der Rückwand abschließt. – Um den Wechselrichter zu zweit zu transportieren, jeweils die Griffmulden unten verwenden und gleichzeitig an den oberen Rand des Deckels greifen.
  • Seite 22 Montage SMA Solar Technology AG 7. Mitgelieferte Augenschraube in die vorgesehene Bohrung drehen, um das Gehäuse gegen Ausheben zu sichern. Augenschraube dabei nur handfest anziehen. 8. Das Gehäuse mit den beiden mitgelieferten M5x10 Zylinderschrauben an der Unterseite festschrauben, um das Gehäuse an der Rückwand zu sichern (Drehmoment siehe Kapitel 14 „Technische Daten“...
  • Seite 23 SMA Solar Technology AG Montage Optionaler Diebstahlschutz Um den Wechselrichter vor Diebstahl zu schützen, können Sie ihn mit einem Schloss an der Rückwand sichern. Das Schloss muss folgende Anforderungen erfüllen: • Größe: A: 6 – 8 mm Durchmesser B: 23 – 29 mm C: 23 –...

  • Seite 24: Elektrischer Anschluss

    Elektrischer Anschluss SMA Solar Technology AG 6 Elektrischer Anschluss 6.1 Sicherheit ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. 6.2 Übersicht des Anschlussbereichs Objekt Beschreibung DC-Deckel (darunter befinden sich Steckplätze für Überspannungsableiter und die...

  • Seite 25: Beschreibung

    SMA Solar Technology AG Elektrischer Anschluss Objekt Beschreibung Buchse des Electronic Solar Switch (ESS) Kabeldurchführung für das Multifunktionsrelais (M20, 5 mm … 13 mm) Kabeldurchführungen für die Kommunikation über RS485 (M32) (optional) zusätzliche Kabeldurchführung (M20) Kabeldurchführung für den Netzanschluss (AC) (M32, 14 mm … 25 mm) DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich B)

  • Seite 26: Öffentliches Netz (Ac) Anschließen

    Einspeiseleistung aufgrund zu hoher Spannung am Einspeisepunkt ab. Dimensionieren Sie den Leiterquerschnitt mit Hilfe des Auslegungsprogramms „Sunny Design“ (www.SMA.de) so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die maximalen Leitungslängen in Abhängigkeit vom Leiterquerschnitt sind in der folgenden Tabelle dargestellt.

  • Seite 27: Lasttrenneinrichtung

    SMA Solar Technology AG Elektrischer Anschluss Lasttrenneinrichtung Sie müssen jeden Wechselrichter mit einem eigenen, dreiphasigen Leitungsschutzschalter absichern, um den Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in Kapitel 14 „Technische Daten“ (Seite 101). GEFAHR! Lebensgefahr durch Feuer!

  • Seite 28: Vorgehensweise Beim Ac-Anschluss

    Elektrischer Anschluss SMA Solar Technology AG Leitungsanforderungen Position Bezeichnung Wert Leitungsdurchmesser 14 ... 25 mm Leiterquerschnitt max. 16 mm² Abisolierlänge ca. 12 mm Die PE-Ader muss 5 mm länger sein, als die von L und N. 6.3.2 Vorgehensweise beim AC-Anschluss 1. Netzspannung prüfen und mit dem erlaubten Spannungsbereich vergleichen (siehe Kapitel 14 „Technische Daten“...
  • Seite 29 SMA Solar Technology AG Elektrischer Anschluss 5. Richtige Ländereinstellung des Wechselrichters anhand des mitgelieferten Beiblatts mit den Werkseinstellungen prüfen. Wenn der Wechselrichter nicht auf die gewünschte Ländernorm eingestellt ist, dann Ländernorm über die Drehschalter einstellen, wie in Kapitel 6.5.3 „Ländernorm und Sprache über Drehschalter einstellen“...

  • Seite 30: Zweiten Schutzleiter Anschließen

    Elektrischer Anschluss SMA Solar Technology AG 12. Hutmutter der Verschraubung an der Kabeldurchführung fest zuschrauben. GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen und der Wechselrichter fest verschlossen ist. 6.3.3 Zweiten Schutzleiter anschließen Wenn es im Installationsland gefordert ist, kann die Erdungsklemme zum Anschluss eines zweiten Schutzleiters genutzt werden.

  • Seite 31: Anschluss Des Pv-Generators (Dc)

    SMA Solar Technology AG Elektrischer Anschluss 6.4 Anschluss des PV-Generators (DC) 6.4.1 Bedingungen für den DC-Anschluss Der Wechselrichter hat 2 Eingangsbereiche „A“ und „B“ mit jeweils eigenem MPP-Tracker. Am Eingangsbereich A können bis zu 4 (Sunny Tripower 10000TL / 12000TL ) bzw. 5 Strings (Sunny Tripower 15000TL / 17000TL) angeschlossen werden.
  • Seite 32 Elektrischer Anschluss SMA Solar Technology AG Verwendung von Adaptersteckern Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich sein. • DC-Stromkreis darf nicht über Adapterstecker unterbrochen werden. • Vorgehensweise zum Freischalten des Wechselrichters beachten, wie in Kapitel 8 „Wechselrichter freischalten“...

  • Seite 33: Keine Mischverschaltung Von Eingangsbereichen

    SMA Solar Technology AG Elektrischer Anschluss • Bei Installation sollte die DC-Eingangsspannung mindestens 188 V betragen (siehe Kapitel 14 „Technische Daten“ (Seite 101)), damit die Schutzfunktion der integrierten elektronischen Stringsicherung aktiviert wird. Andernfalls kann eine Verpolung beim DC-Anschluss oder ein defekter String vom Wechselrichter nicht erkannt werden.

  • Seite 34: Dc-Steckverbinder Konfektionieren

    Elektrischer Anschluss SMA Solar Technology AG 6.4.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet.
  • Seite 35 SMA Solar Technology AG Elektrischer Anschluss Ergebnis Maßnahme ☑ Wenn die Leiter nicht in der Kammer zu • Den Klemmbügel mit Hilfe eines sehen sind, sitzt die Leitung nicht korrekt. Schraubendrehers lösen. • Leitung entnehmen und erneut mit Punkt 1 beginnen.

  • Seite 36: Dc-Steckverbinder Öffnen

    Elektrischer Anschluss SMA Solar Technology AG 6.4.3 DC-Steckverbinder öffnen 1. Verschraubung aufdrehen. 2. Zum Entriegeln des Steckers einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel mit Hilfe eines Schraubendrehers lösen. 5. Leitung entnehmen.

  • Seite 37: Pv-Generator (Dc) Anschließen

    SMA Solar Technology AG Elektrischer Anschluss 6.4.4 PV-Generator (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Vor Anschluss des PV-Generators sicherstellen, dass der AC-Leitungsschutzschalter von allen 3 Phasen ausgeschaltet ist. WARNUNG! Lichtbogengefahr beim Abziehen der DC-Steckverbinder während der Sunny Tripower piept! Die integrierte elektronische Stringsicherung überwacht den PV-Generator.
  • Seite 38 Elektrischer Anschluss SMA Solar Technology AG 1. Anschlussleitungen der PV-Module auf richtige Polarität und Einhaltung der maximalen Eingangsspannung des Wechselrichters prüfen. Bei einer Umgebungstemperatur über 10 °C sollte die Leerlaufspannung der PV-Module nicht mehr als 90 % der maximalen Eingangsspannung des Wechselrichters betragen.

  • Seite 39: Einsatz Von Externen String-Sammelboxen

    SMA Solar Technology AG Elektrischer Anschluss ACHTUNG! Brandgefahr des PV-Generators durch fehlende Erkennung von Rückströmen! Die integrierte elektronische Stringsicherung überwacht den PV-Generator und schützt ihn vor gefährlichen Rückströmen. Um die elektronische Stringsicherung zu aktivieren, müssen Sie folgende Vorgehenweise beim Anschluss der Strings einhalten: •...
  • Seite 40 Entnehmen Sie andernfalls die entsprechenden Handlungsanweisungen der folgenden Tabelle: Ereignis Maßnahme Das Display zeigt nach 30 Der Sunny Tripower ist defekt. Sekunden nichts an und der • SMA Serviceline kontaktieren (siehe Kapitel 16 „Kontakt“ Sunny Tripower piept nicht, (Seite 118). obwohl die DC‑Eingangsspannung über 188 V liegt.
  • Seite 41 SMA Solar Technology AG Elektrischer Anschluss 6. Alle weiteren Strings nach dem gleichen Schema anschließen. Eine Wartezeit von 30 Sekunden ist hier nicht mehr notwendig. Stringanzahl Sunny Tripower 10000TL / 12000TL Der Sunny Tripower 10000TL / 12000TL hat nur 4 Strings am Eingang A! 7.
  • Seite 42 Elektrischer Anschluss SMA Solar Technology AG 8. Wenn der Sunny Tripower nicht piept und keine Fehlermeldung anzeigt, Electronic Solar Switch abziehen. ☑ Das Display erlischt. ☑ Sie können den Wechselrichter jetzt in Betrieb nehmen, wie in Kapitel 7 „Inbetriebnahme“ (Seite 58) beschrieben. Die folgenden Anschlüsse und Einstellungen sind optional.

  • Seite 43: Einstellung Der Ländernorm Und Display-Sprache

    In einigen Ländern erfordern die örtlichen Netzanschlussbedingungen eine Vorrichtung, die es verhindert, dass die Parameter für die Netzeinspeisung verändert werden können. Daher sind einige Länderdatensätze geschützt und nur mit einem persönlichen Zugangscode, dem so genannten SMA Grid Guard Code zu entsperren.

  • Seite 44: Änderung Von Parametern In Grid Guard Geschützten Länderdatensätzen

    „CntrySet“ bzw. „Setze Ländernorm“) sowie manuell zu sperren oder zu entsperren. Zum Sperren müssen Sie den so genannten SMA Grid Guard Code, der beim Verändern des ersten netzrelevanten Parameters automatisch als Eingabefenster erscheint, auf „54321“ setzen. Das Entsperren ist nur durch Eingabe eines persönlichen, 10-stelligen SMA Grid Guard Code möglich und maximal 10...

  • Seite 45: Prüfung Der Ländernorm

    Welche Einstellung sich hinter welchem Länderdatensatz verbirgt, ist in den Betriebsparametern festgelegt. Die Parameter können Sie über ein Kommunikationsgerät auslesen. Die Beschreibung der Betriebsparameter finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. (A) (B) Länderdatensatz...
  • Seite 46 Elektrischer Anschluss SMA Solar Technology AG (A) (B) Länderdatensatz Display-Sprache Grid Guard Land Schutz VDE0126-1-1 B Französisch Frankreich VDE0126-1-1 Italienisch Schweiz AS4777.3 Englisch nein Australien DK5940E2.2 Italienisch nein Italien DK5940E2.2 Deutsch nein Italien RD1663-A Spanisch Spanien RD1663/661 Spanisch Spanien nicht belegt**...

  • Seite 47: Display-Sprache

    SMA Solar Technology AG Elektrischer Anschluss (A) (B) Länderdatensatz Display-Sprache Grid Guard Land Schutz Customer Deutsch nein Flexibel Customer Französisch nein Flexibel Customer Spanisch nein Flexibel Customer Italienisch nein Flexibel Customer nicht belegt** nein Flexibel Customer nicht belegt** nein Flexibel...

  • Seite 48: Erweiterung Der Abschaltgrenzen

    Elektrischer Anschluss SMA Solar Technology AG 6.5.2 Erweiterung der Abschaltgrenzen Die Abschaltkriterien (Spannung, Frequenz) werden über Länderparameter vorgegeben. Die Sunny Tripower besitzen den zusätzlichen Länderdatensatz „MVtgDirective“. Durch diesen Parameter werden die Abschaltgrenzen des Wechselrichters für Spannung und Frequenz auf ein Maximum / Minimum erweitert. Diese Ländereinstellung darf nur gewählt werden, wenn die Anlage bzw.

  • Seite 49: Ländernorm Und Sprache Über Drehschalter Einstellen

    SMA Solar Technology AG Elektrischer Anschluss 6.5.3 Ländernorm und Sprache über Drehschalter einstellen 1. Den Wechselrichter freischalten, wie in Kapitel 8 „Wechselrichter freischalten“ (Seite 68) beschrieben. 2. Pfeile auf den Drehschaltern (A und B) mit Schraubendreher (2,5 mm) auf die gewünschte Position stellen (siehe Tabelle in Kapitel 6.5.1 „Prüfung der Ländernorm“...

  • Seite 50: Kommunikation

    Elektrischer Anschluss SMA Solar Technology AG 6.6 Kommunikation 6.6.1 Bluetooth Die Kommunikation über Bluetooth mit einem Kommunikationsgerät ist standardmäßig aktiviert. Die Vernetzung über Bluetooth mit anderen Wechselrichtern ist ab Werk deaktiviert. Es bestehen folgende Einstellungsmöglichkeiten über einen Drehschalter: Schalterstellung Einstellung (NetID) Kommunikation über Bluetooth mit Kommunikationsgerät möglich, keine Vernetzung mit anderen Wechselrichtern (Werkseinstellung) 2 ...

  • Seite 51: Multifunktionsrelais

    SMA Solar Technology AG Elektrischer Anschluss 6.6.2 Multifunktionsrelais Der Wechselrichter ist serienmäßig mit einem Multifunktionsrelais ausgestattet. Dieses kann z. B. zeitgleich mit der roten Fehler-LED neben dem Display geschaltet werden. Weitere Funktionen sind in Planung und können später über ein Firmware-Update nachgerüstet werden.
  • Seite 52 Elektrischer Anschluss SMA Solar Technology AG Anschlussplan STP10-17TL-IDE101010 Installationsanleitung...

  • Seite 53: Vorgehensweise Beim Anschluss

    SMA Solar Technology AG Elektrischer Anschluss Vorgehensweise beim Anschluss 1. AC- und DC-Versorgungsspannung ausschalten. 2. Den Wechselrichter freischalten, wie in Kapitel 8 „Wechselrichter freischalten“ (Seite 68) beschrieben. 3. Schraube des Display lösen und Display hoch klappen, bis es einrastet. 4. Äußere Gegenmutter losdrehen und Kabelverschraubung aus der Kabeldurchführung...
  • Seite 54 Elektrischer Anschluss SMA Solar Technology AG Dichtung in der Verschraubung In der Verschraubung befindet sich eine zweiteilige Dichtung. Bei Bedarf kann der innere Einsatz entfernt werden, um ein dickeres Kabel einführen zu können. Es gelten folgende Richtwerte: • Kabeldurchmesser mit beiden Dichtungen: 5 - 8 mm •...

  • Seite 55: Kommunikationsmodul

    SMA Solar Technology AG Elektrischer Anschluss 11. Display herunter klappen und Schraube fest zudrehen. 12. Den Wechselrichter wieder in Betrieb nehmen, wie in Kapitel 7 „Inbetriebnahme“ (Seite 58) beschrieben. 13. Versorgungsspannung einschalten. ☑ Das Multifunktionsrelais ist jetzt in Betrieb. 6.6.3 Kommunikationsmodul Der Wechselrichter kann mit einem RS485-Kommunikationsmodul ausgerüstet werden, um mit speziellen Datenerfassungsgeräten (z.

  • Seite 56: Überspannungsableiter Typ Ii Nachrüsten

    Elektrischer Anschluss SMA Solar Technology AG 6.7 Überspannungsableiter Typ II nachrüsten Der Wechselrichter kann ab Werk mit Überspannungsableitern ausgerüstet sein oder nachträglich nachgerüstet werden. Die Bestellnummer beider Nachrüstsätze (einer nur für Eingang A, einer für Eingang A und B) finden Sie in Kapitel 15 „Zubehör“ (Seite 117).
  • Seite 57 SMA Solar Technology AG Elektrischer Anschluss – Werden nur Überspannungsableiter für Eingang A benötigt, müssen die beiden Überspannungsableiter auf die oberen beiden Steckplätze montiert werden. – Soll auch der Eingang B abgesichert werden, müssen Sie alle Steckplätze mit Überspannungsableitern ausrüsten.

  • Seite 58: Inbetriebnahme

    Inbetriebnahme SMA Solar Technology AG 7 Inbetriebnahme Selbsttest nach DK 5940, Ed. 2.2 bei der Erstinbetriebnahme (nur für Italien) Die italienische Norm DK 5940 fordert, dass ein Wechselrichter erst am öffentlichen Netz betrieben werden darf, wenn die Abschaltzeiten für Überspannung, Unterspannung, minimale Frequenz und maximale Frequenz geprüft wurden.
  • Seite 59 SMA Solar Technology AG Inbetriebnahme 8. Alle 6 Schrauben vorschrauben und danach in der rechts abgebildeten Reihenfolge festschrauben in der rechts abgebildeten Reihenfolge festschrauben (Drehmoment siehe Kapitel 14 „Technische Daten“ (Seite 101). 9. Electronic Solar Switch fest aufstecken. 10. Den Leitungsschutzschalter einschalten.

  • Seite 60: Displayanzeige Bei Der Initialisierung

    Inbetriebnahme SMA Solar Technology AG 7.1 Displayanzeige bei der Initialisierung • Zuerst erscheint in der Textzeile die Firmware- Version der internen Prozessoren. • Nach 5 Sekunden oder nach Klopfen auf den Gehäusedeckel folgt die Seriennummer (bzw. die Bezeichnung des Wechselrichters) und die NET ID für Kommunikation über Bluetooth.

  • Seite 61: Selbsttest Nach Dk 5940, Ed. 2.2 (Nur Für Italien)

    SMA Solar Technology AG Inbetriebnahme 7.2 Selbsttest nach DK 5940, Ed. 2.2 (nur für Italien) 7.2.1 Start des Selbsttests durch Klopfen Sie können den Selbsttest durch das Klopfen auf den Gehäusedeckel starten. Voraussetzung hierfür ist, dass die Ländereinstellung des Wechselrichters auf Italien (DK5940E2.2) oder eine Umparametrierung ausgehend vom Länderdatensatz DK5940E2.2 vorgenommen wurde.

  • Seite 62: Testsequenz

    Inbetriebnahme SMA Solar Technology AG 7.2.2 Testsequenz Notieren Sie die Werte, die während der Testsequenz angezeigt werden. Diese Werte müssen in ein Testprotokoll eingetragen werden. Die Testergebnisse der einzelnen Tests werden 3 Mal nacheinander angezeigt. Aktuelle Werte auf dem Display Während des Selbsttests wird, unabhängig von den Testwerten, oberhalb der Textzeile die aktuelle Spannung, der Einspeisestrom und die Frequenz angezeigt.

  • Seite 63: Unterspannungstest

    SMA Solar Technology AG Inbetriebnahme Unterspannungstest Nach dem Überspannungstest folgt der Unterspannungstest und der Wechselrichter gibt für 5 Sekunden nebenstehende Display-Meldung aus. Während der Testsequenz wird die verwendete Spannungsgrenze im Display des Wechselrichters angezeigt. Die Spannungsgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt.

  • Seite 64: Maximale Frequenz

    Inbetriebnahme SMA Solar Technology AG Maximale Frequenz Nach dem Unterspannungstest folgt der maximale Frequenztest und der Wechselrichter gibt für 5 Sekunden nebenstehende Display-Meldung aus. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt.

  • Seite 65: Abbruch Des Selbsttests

    SMA Solar Technology AG Inbetriebnahme Minimale Frequenz Nach dem maximalen Frequenztest folgt der minimale Frequenztest und der Wechselrichter gibt für 5 Sekunden nebenstehende Display-Meldung aus. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt.

  • Seite 66: Selbsttest Erneut Starten

    Inbetriebnahme SMA Solar Technology AG 7.2.4 Selbsttest erneut starten Um den Selbsttest erneut zu starten, gehen Sie wie folgt vor: 1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 2. Falls angeschlossen, Versorgungsspannung des Multifunktionsrelais abschalten. 3. Den Electronic Solar Switch für 5 Minuten vom Wechselrichter abziehen und wieder aufstecken.

  • Seite 67: Aktivierung Der Selbstlernenden Stringausfallerkennung

    SMA Solar Technology AG Inbetriebnahme 7.3 Aktivierung der selbstlernenden Stringausfallerkennung Im Auslieferzustand ist das Verfahren der selbstlernenden Stringausfallerkennung aktiviert. Sie können die Stringausfallerkennung durch Einstellung eines Parameters über Kommunikation (z. B. Sunny WebBox oder Sunny Explorer) deaktivieren. Hierfür benötigen Sie das Installateurpasswort.

  • Seite 68: Wechselrichter Freischalten

    Wechselrichter freischalten SMA Solar Technology AG 8 Wechselrichter freischalten 8.1 Sicherheit GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Tod durch Stromschlag. Der Wechselrichter arbeitet mit hohen Spannungen und muss vor Arbeiten im Gerät freigeschaltet werden. Zudem kann beim Abziehen der DC-Steckverbinder ohne vorheriges Abziehen des Electronic Solar Switch ein gefährlicher Lichtbogen entstehen.

  • Seite 69: Vorgehensweise

    SMA Solar Technology AG Wechselrichter freischalten 8.2 Vorgehensweise 1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 2. Falls angeschlossen, Versorgungsspannung des Multifunktionsrelais ausschalten und gegen Wiedereinschalten sichern. 3. Zustand des Sunny Tripower prüfen: Ereignis Maßnahme Der Sunny Tripower piept oder eine •...
  • Seite 70 Wechselrichter freischalten SMA Solar Technology AG 7. Spannungsfreiheit gegen PE mit Hilfe eines geeigneten Messgeräts an der AC-Klemme feststellen. Die Prüfspitze darf maximal einen Durchmesser von 2 mm haben. Ist eine Spannung messbar, Installation prüfen! 8. Spannungsfreiheit des Multifunktionsrelais gegen PE an allen Klemmen feststellen.

  • Seite 71: Wartung Und Reinigung

    SMA Solar Technology AG Wartung und Reinigung 9 Wartung und Reinigung 9.1 Prüfung der Wärmeabfuhr Wenn der Wechselrichter häufig seine Leistung aufgrund zu hoher Erwärmung reduziert (Temperatursymbol auf dem Display leuchtet), kann das folgende Ursachen haben: • Die Lüftungsgitter an den Seiten sind mit Schmutz zugesetzt.

  • Seite 72: Lüftungsgitter Reinigen

    Wartung und Reinigung SMA Solar Technology AG 9.1.1 Lüftungsgitter reinigen Der Wechselrichter saugt die Luft unten und auf der linken Seite an und bläst sie oben durch die Lüftungsgitter wieder heraus. Reinigen Sie die Lüftungsgitter, wenn diese verschmutzt sind. Vorgehensweise 1. Drehverschluss des Lüftungsgitters in Pfeilrichtung drehen, bis der Schlitz senkrecht steht.

  • Seite 73: Lüfter An Der Unterseite Des Wechselrichters Reinigen

    SMA Solar Technology AG Wartung und Reinigung 9.1.2 Lüfter an der Unterseite des Wechselrichters reinigen 1. Den Wechselrichter freischalten, wie in Kapitel 8 „Wechselrichter freischalten“ (Seite 68) beschrieben. 2. Warten bis sich der Lüfter sich nicht mehr dreht. Lüftergitter reinigen 3. Das Lüftergitter ausbauen: –...

  • Seite 74: Lüfter An Der Linken Gehäuseseite Des Wechselrichters Reinigen

    Wartung und Reinigung SMA Solar Technology AG 8. Den Lüfter herausnehmen und mit einer weichen Bürste, einem Pinsel oder einem Tuch und Wasser reinigen. ACHTUNG! Beschädigung des Lüfters durch den Einsatz von Druckluft! • Keine Druckluft zum Reinigen des Lüfters verwenden. Der Lüfter kann dadurch beschädigt werden.
  • Seite 75 SMA Solar Technology AG Wartung und Reinigung 5. Rastnasen zur Mitte zusammendrücken. 6. Den Lüfter langsam und gleichmäßig zur Seite herausziehen. 7. Den Stecker entriegeln und abziehen. Die Kabel des Lüfters sind so lang, dass Sie den Lüfter weit genug herausziehen können, um die Stecker im Inneren des Wechselrichters zu trennen.

  • Seite 76: Lüfter Prüfen

    Parameter des Wechselrichters ändern zu können. Außerdem benötigen Sie das Installateurpasswort, um in den Installateur Modus zu gelangen. 1. Installateurpasswort bei der SMA Serviceline erfragen (Kontakt siehe Seite 118). 2. Den Parameter „CoolSys.FanTst“ bzw. „Lüftertest“ im Installateur Modus auf „on“ setzen (mit einem Kommunikationsgerät).

  • Seite 77: Electronic Solar Switch (Ess) Auf Abnutzung Prüfen

    SMA Solar Technology AG Wartung und Reinigung 9.2 Electronic Solar Switch (ESS) auf Abnutzung prüfen Prüfen Sie den Electronic Solar Switch auf Abnutzung, bevor Sie ihn aufstecken. Kontrollieren Sie hierzu, ob die Metallzungen (A) im Inneren des Steckers bräunliche Verfärbungen aufweisen.

  • Seite 78: Steckplatz Für Sd-Karte

    Anleitung zur Durchführung eines Firmware-Update finden Sie im Downloadbereich unter www.SMA.de. • Sie benötigen für Ihren Installationsort angepasste Parametereinstellungen. Fordern Sie diese bei SMA Solar Technology AG an. SMA Solar Technology AG sendet Ihnen dann eine Datei mit den entsprechenden Einstellungen und eine Anleitung zur Vorgehensweise per E-Mail.

  • Seite 79: Meldungen

    In der Textzeile des Display werden bei einem Update entsprechende Display-Meldungen angezeigt. Anzeige Beschreibung < Inst.code gültig > Der eingegebene SMA Grid Guard Code ist gültig. Der eingestellte Länderdatensatz ist jetzt entsperrt und kann verändert werden. Ist der eingestellte Länderdatensatz geschützt, ist die Entsperrung maximal 10 Einspeisestunden gültig.

  • Seite 80: Fehlermeldungen

    Meldungen SMA Solar Technology AG Anzeige Beschreibung < Update Kommunikation > Erfolgreiches Update der Kommunikationskomponente. < Upd. Stringsicherung > Erfolgreiches Update der elektronischen Stringsicherung. < Update RS485I-Modul > Erfolgreiches Update der Kommunikationsschnittstelle. < Update Sprachtabelle > Erfolgreiches Update der Sprachtabelle.
  • Seite 81 SMA Solar Technology AG Meldungen Ereignis- Ursache Abhilfe < Netzstoerung > • Auslösen des Leitungsschutzschalters prüfen Die Netzspannung unterschreitet den zulässigen Bereich. Der Fehler kann • Netzspannung und Netzanschluss folgende Ursachen haben: am Wechselrichter prüfen • Netz getrennt Wenn die Netzspannung auf Grund der lokalen Netzbedingungen außerhalb des...
  • Seite 82 Zusammenhang dieser Fehler auf, dann fragen Sie den Netzbetreiber, ob er Änderungen der Betriebsparameter zustimmt. Sprechen Sie die vorgeschlagenen Parameter mit der SMA Serviceline ab. < Netzstoerung > • Netzanschluss auf Gleichanteil prüfen. Die wechselrichterinterne Überwachung hat einen unzulässig hohen Gleichanteil im •...
  • Seite 83 SMA Solar Technology AG Meldungen Ereignis- Ursache Abhilfe < Instabiler Betrieb > • Auf höhere Einstrahlung warten. Die Versorgung am DC-Eingang des • Falls Ereignis bei mittlerer Wechselrichters reicht für einen stabilen Einstrahlung wiederholt auftritt, Betrieb nicht aus. Ursache können Auslegung der PV-Anlage bzw.
  • Seite 84 Meldungen SMA Solar Technology AG Ereignis- Ursache Abhilfe < Fehlerstrom zu gross > • Strings auf Erdschluss prüfen, wie in < Generator pruefen > Kapitel 12.2 „PV-Generator auf Erdschluss prüfen“ (Seite 91) Der Wechselrichter hat einen Fehlerstrom beschrieben. durch kurzzeitige Erdung des PV- Generators erkannt.
  • Seite 85 • Defekt im betreffenden String Es können jedoch auch weitere Strings beheben. betroffen sein. 60 - 64 < Selbstdiagnose > oder • SMA Serviceline kontaktieren (siehe < Geraetestoerung > Kapitel 16 „Kontakt“ (Seite 118)). < Selbstdiagnose > oder • Für ausreichende Belüftung sorgen. < Uebertemperatur >...
  • Seite 86 • Dateien erneut auf SD-Karte speichern. < Kein Updatefile gefunden > • Update-Datei ins Verzeichnis SD- Kartenlaufwerk:\UPDATE kopieren. < Datenspeicherung nicht moeglich> • Wenn der Fehler häufig auftritt, SMA Serviceline kontaktieren (siehe Interner Gerätefehler, der Wechselrichter Kapitel 16 „Kontakt“ (Seite 118)). speist jedoch weiter ein. STP10-17TL-IDE101010...
  • Seite 87 SMA Solar Technology AG Meldungen Ereignis- Ursache Abhilfe < Update Hauptrechner nicht erfolgreich > • SMA Serviceline kontaktieren (siehe Kapitel 16 „Kontakt“ (Seite 118)). Interner Gerätefehler. < Update RS485I-Modul nicht erfolgreich > • Update erneut versuchen. Interner Gerätefehler, der Wechselrichter • Wenn der Fehler wieder auftritt, speist jedoch weiter ein.
  • Seite 88 • Den Wechselrichter bei Dunkelheit < ESS nicht ziehen > freischalten, wie in Kapitel 8 „Wechselrichter freischalten“ (Seite 68) beschrieben. • SMA Serviceline kontaktieren (siehe Kapitel 16 „Kontakt“ (Seite 118)). < ESS aufstecken, Deckel nicht oeffnen > • Electronic Solar Switch aufstecken. Gerätestörung oder Rückstrom im PV- •...
  • Seite 89 SMA Solar Technology AG Meldungen Ereignis- Ursache Abhilfe < Inst.code ungueltig > • Gültigen SMA Grid Guard Code eingeben. Der eingegebene SMA Grid Guard Code (persönliches Installateurpasswort) ist nicht gültig. < Netzparameter verriegelt > • Gültigen SMA Grid Guard Code eingeben für Änderung des...

  • Seite 90: Fehlersuche

    Steckverbinder erst bei Dunkelheit Generator und der Sunny abziehen und Fehler (verpolter oder Tripower befinden sich jedoch in defekter String) beheben. einem sicheren Zustand. Sunny Tripower ist defekt 64 oder 82 • SMA Serviceline kontaktieren (siehe Kapitel 16 „Kontakt“ (Seite 118)). STP10-17TL-IDE101010 Installationsanleitung...

  • Seite 91: Pv-Generator Auf Erdschluss Prüfen

    SMA Solar Technology AG Fehlersuche 12.2 PV-Generator auf Erdschluss prüfen Wenn der Wechselrichter die Ereignisnummer „35“, „36“ oder „37“ anzeigt, liegt vermutlich ein Erdschluss im PV-Generator vor. Prüfen Sie die Strings auf Erdschluss wie im Folgenden beschrieben: 1. Den Wechselrichter freischalten, wie in Kapitel 8 „Wechselrichter freischalten“ (Seite 68) beschrieben.

  • Seite 92: Varistoren Prüfen

    Fehlersuche SMA Solar Technology AG 3. Punkt 2 für jeden String wiederholen. Ergebnis Maßnahme ☑ Sie haben einen Erdschluss festgestellt. • Der Installateur des PV-Generators muss den Erdschluss im betreffenden String beseitigen, bevor Sie den String wieder an den Wechselrichter anschließen dürfen.
  • Seite 93 Anschlüssen 2 und 3 jeweils eine leitende Verbindung besteht. Ergebnis Maßnahme ☑ Es besteht eine leitende Vermutlich liegt ein anderer Fehler im Wechselrichter vor. Verbindung. • Weiter mit Punkt 8. • Weitere Schritte mit der SMA Serviceline absprechen. Installationsanleitung STP10-17TL-IDE101010...
  • Seite 94 Die Varistoren werden für den Einsatz im Wechselrichter speziell gefertigt und sind nicht im Handel erhältlich. Ersatz-Varistoren müssen Sie direkt bei SMA Solar Technology AG bestellen (siehe Kapitel 15 „Zubehör“ (Seite 117). Verwenden Sie nur Original- Varistoren, die von SMA Solar Technology AG vertrieben werden.
  • Seite 95 SMA Solar Technology AG Fehlersuche 9. Alle 4 Schrauben des DC-Deckels vorschrauben und danach festschrauben (Drehmoment siehe Kapitel 14 „Technische Daten“ (Seite 101)). 10. Den Wechselrichter wieder in Betrieb nehmen, wie in Kapitel 7 „Inbetriebnahme“ (Seite 58) beschrieben. ☑ Die Varistoren sind jetzt ausgetauscht und der Wechselrichter ist wieder in Betrieb.

  • Seite 96: Überspannungsableiter Typ Ii Austauschen

    Beanspruchung durch Überspannungen herabgesetzt wird. Daher ist es möglich, dass einer der Überspannungsableiter seine Schutzfunktion verloren hat. SMA Solar Technology AG empfiehlt alle Überspannungsableiter auszutauschen, da der Ausfall eines Überspannungsableiters in der Regel auf Einflüsse zurückzuführen ist, die alle Überspannungsableiter in ähnlicher Weise betreffen (Temperatur, Alter, induzierte...
  • Seite 97 SMA Solar Technology AG Fehlersuche 4. Alle Überspannungsableiter aus den Steckplätzen entfernen. Geriffelte Flächen dabei auf beiden Seiten zusammendrücken. Der grüne Streifen im Fenster (A) signalisiert einen einwandfreien Zustand. Ein roter Streifen im Fenster signalisiert, dass der Überspannungsableiter defekt ist.

  • Seite 98: Außerbetriebnahme

    Sie die Überspannungsableiter demontieren, bevor Sie Ihren Wechselrichter an SMA Solar Technology zurück senden (siehe Kapitel 12.4 „Überspannungsableiter Typ II austauschen“ (Seite 96)). Bevor Sie Ihren Wechselrichter an SMA Solar Technology AG zurück senden, müssen Sie den oberen und unteren Deckel Ihres Wechselrichters mit dem entsprechenden Transportdeckel austauschen: GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Tod durch Stromschlag.
  • Seite 99 • Bei allen 6 Schrauben die Sperrkantscheiben mit Verzahnung zum Deckel anbringen. 5. Den unteren Deckel festschrauben. ☑ Sie können Ihren Wechselrichter jetzt an SMA Solar Technology AG zurück senden. 6. Befestigen Sie den oberen Deckel Ihres Wechselrichters nun auf gleiche Weise auf dem Austauschgerät.

  • Seite 100: Wechselrichter Verpacken

    Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (Kontakt siehe Seite 118).

  • Seite 101: Technische Daten

    SMA Solar Technology AG Technische Daten 14 Technische Daten 14.1 Sunny Tripower 10000TL DC-Eingang Maximale DC-Leistung bei cos ϕ = 1 10.200 W DC Max Maximale DC-Spannung * 1.000 V DC Max MPP-Spannungsbereich 320 V … 800 V DC-Nennspannung 600 V DC Nenn Minimale DC-Spannung 150 V DC Min Startspannung, einstellbar 188 V...

  • Seite 102: Mechanische Größen

    Technische Daten SMA Solar Technology AG Leistungsfaktor, einstellbar cos ϕ … 0,8 übererregt untererregt Einspeisephasen Anschlussphasen Überspannungskategorie Prüfspannung 2,55 kV (DC, 1 s Stückprüfung) 4,25 kV (DC, 5 s Typprüfung) Prüf-Stoßspannung 10 kV Eigenverbrauch im Nachtbetrieb < 1 W Mechanische Größen Breite x Höhe x Tiefe...

  • Seite 103: Ausstattung

    Personenschutz Isolationsüberwachung (R > 550 k Ω ), allstromsensitive Fehlerstrom- Überwachungseinheit Verpolungsschutz Kurzschlussdiode, elektronische Stringsicherung Schutz vor Modul-Rückströmen elektronische Stringsicherung AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 4 Kommunikationsschnittstellen Bluetooth serienmäßig Multifunktionsrelais serienmäßig RS485, galvanisch getrennt optional Installationsanleitung STP10-17TL-IDE101010...

  • Seite 104: Electronic Solar Switch

    Technische Daten SMA Solar Technology AG Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge Nennstrom von 33 A Maximaler Schaltstrom 33 A Maximale Schaltspannung 1.000 V Maximale PV-Leistung 18 kW Schutzart im gesteckten Zustand IP65 Schutzart im nicht gesteckten Zustand...

  • Seite 105: Sunny Tripower 12000Tl

    SMA Solar Technology AG Technische Daten 14.2 Sunny Tripower 12000TL DC-Eingang Maximale DC-Leistung bei cos ϕ = 1 12.250 W DC Max Maximale DC-Spannung * 1.000 V DC Max MPP-Spannungsbereich 380 V … 800 V DC-Nennspannung 600 V DC Nenn Minimale DC-Spannung 150 V DC Min Startspannung, einstellbar 188 V...
  • Seite 106 Technische Daten SMA Solar Technology AG Überspannungskategorie Prüfspannung 2,55 kV (DC, 1 s Stückprüfung) 4,25 kV (DC, 5 s Typprüfung) Prüf-Stoßspannung 10 kV Eigenverbrauch im Nachtbetrieb < 1 W Mechanische Größen Breite x Höhe x Tiefe 665 mm x 690 mm x 265 mm Gewicht 65 kg...
  • Seite 107 Fehlerstrom- Überwachungseinheit Verpolungsschutz Kurzschlussdiode, elektronische Stringsicherung Schutz vor Modul-Rückströmen elektronische Stringsicherung AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 4 Kommunikationsschnittstellen Bluetooth serienmäßig Multifunktionsrelais serienmäßig RS485, galvanisch getrennt optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 108 Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad η 98,1 % Europäischer Wirkungsgrad η 97,7 % euro STP10-17TL-IDE101010 Installationsanleitung...

  • Seite 109: Sunny Tripower 15000Tl

    SMA Solar Technology AG Technische Daten 14.3 Sunny Tripower 15000TL DC-Eingang Maximale DC-Leistung bei cos ϕ = 1 15.340 W DC Max Maximale DC-Spannung * 1.000 V DC Max MPP-Spannungsbereich 360 V … 800 V DC-Nennspannung 600 V DC Nenn Minimale DC-Spannung 150 V DC Min Startspannung, einstellbar 188 V...
  • Seite 110 Technische Daten SMA Solar Technology AG Überspannungskategorie Prüfspannung 2,55 kV (DC, 1 s Stückprüfung) 4,25 kV (DC, 5 s Typprüfung) Prüf-Stoßspannung 10 kV Eigenverbrauch im Nachtbetrieb < 1 W Mechanische Größen Breite x Höhe x Tiefe 665 mm x 690 mm x 265 mm Gewicht 65 kg...
  • Seite 111 Fehlerstrom- Überwachungseinheit Verpolungsschutz Kurzschlussdiode, elektronische Stringsicherung Schutz vor Modul-Rückströmen elektronische Stringsicherung AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 4 Kommunikationsschnittstellen Bluetooth serienmäßig Multifunktionsrelais serienmäßig RS485, galvanisch getrennt optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 112 Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad η 98,1 % Europäischer Wirkungsgrad η 97,7 % euro STP10-17TL-IDE101010 Installationsanleitung...

  • Seite 113: Sunny Tripower 17000Tl

    SMA Solar Technology AG Technische Daten 14.4 Sunny Tripower 17000TL Maximale DC-Leistung bei cos ϕ = 1 17.410 W DC Max Maximale DC-Spannung * 1.000 V DC Max MPP-Spannungsbereich 400 V … 800 V DC-Nennspannung 600 V DC Nenn Minimale DC-Spannung 150 V DC Min Startspannung, einstellbar 188 V...
  • Seite 114 Technische Daten SMA Solar Technology AG Prüfspannung 2,55 kV (DC, 1 s Stückprüfung) 4,25 kV (DC, 5 s Typprüfung) Prüf-Stoßspannung 10 kV Eigenverbrauch im Nachtbetrieb < 1 W Mechanische Größen Breite x Höhe x Tiefe 665 mm x 690 mm x 265 mm Gewicht 65 kg Drehmomente Schrauben oberer Deckel 6,0 Nm...
  • Seite 115 Fehlerstrom- Überwachungseinheit Verpolungsschutz Kurzschlussdiode, elektronische Stringsicherung Schutz vor Modul-Rückströmen elektronische Stringsicherung AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 4 Kommunikationsschnittstellen Bluetooth serienmäßig Multifunktionsrelais serienmäßig RS485, galvanisch getrennt optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 116 Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad η 98,1 % Europäischer Wirkungsgrad η 97,7 % euro STP10-17TL-IDE101010 Installationsanleitung...
  • Seite 117 SMA Solar Technology AG Zubehör 15 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Ersatzvaristoren Set thermisch überwachter STP-TV9 Varistoren (3 Stück)
  • Seite 118 Kontakt SMA Solar Technology AG 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichtertyp • Seriennummer des Sunny Tripower • Typ der angeschlossenen PV-Module und Anzahl der PV-Module •...

  • Seite 119: Haftungsausschluss

    Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
  • Seite 120 SMA Solar Technology AG www.SMA.de...
