2.2. Montage ans Gehäuse

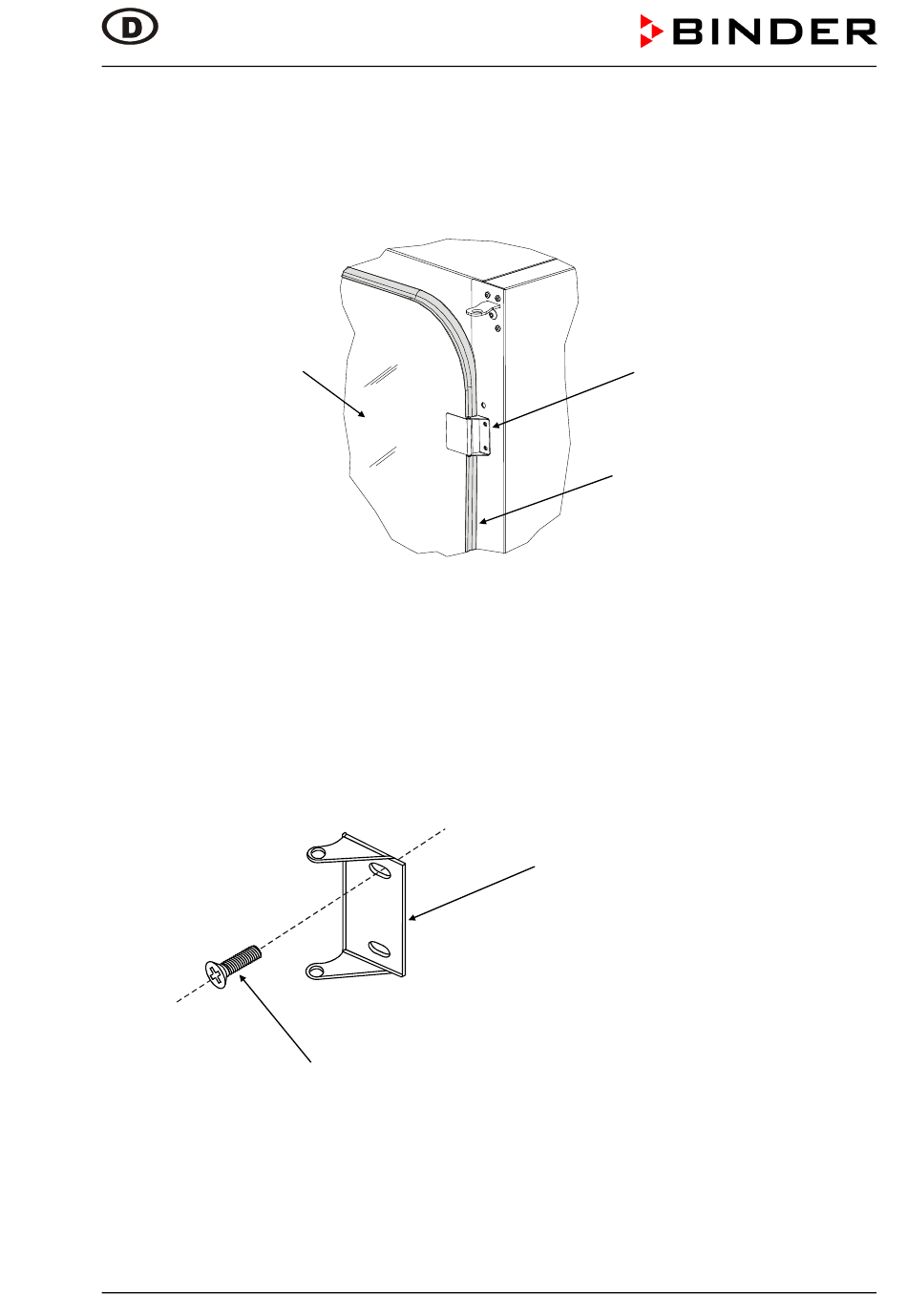

• Beide Scharniere (3) der bisherigen Glasinnentür vom Gerät abschrauben. Schrauben (zwei
Linsenschrauben je Scharnier) aufbewahren für Verwendung als (7a) für die Scharniere der
Mehrfachglasblende.
Bisherige
Glasinnentür (4)
• Glasinnentür (4) abnehmen
• Breite Dichtung (5) für die bisherige Glasinnentür abziehen und neue schmale Dichtung (6)
für die Mehrfachglasblende einsetzen
• Scharniere (7) der Mehrfachglasblende mit jeweils zwei Linsenschrauben (7a) am Gerät
festschrauben
Linsenschraube (7a)
für Scharnier der Mehrfachglasblende
Einbau mehrfach geteilte Glasblende 01/2009
Scharnier (3)
der Glasinnentür
Breite Dichtung (5)
für Glasinnentür
Scharnier (7) für Mehrfachglasblende
