Instalación - Binder APT.line CB-Serie Montageanleitung

Manual de montaje del panel de vidrio con divisiones
múltiples
1. Pack de entrega
Panel de vidrio con divisiones múltiples, hermético al gas (8)
2 bisagras (7)
2 pasadores para bisagras (10)
1 junta de la puerta (delgada) (6)
2. Instalación
2.1. Afecta sólo a equipos suministrados antes de octubre de 1999: Sustitución
del estribo de sujeción del cierre
Si el panel de vidrio con divisiones múltiples debe montarse en un equipo más antiguo
suministrado antes de octubre de 1999, es necesario sustituir primero el estribo de sujeción del
cierre de la puerta antes de su instalación.

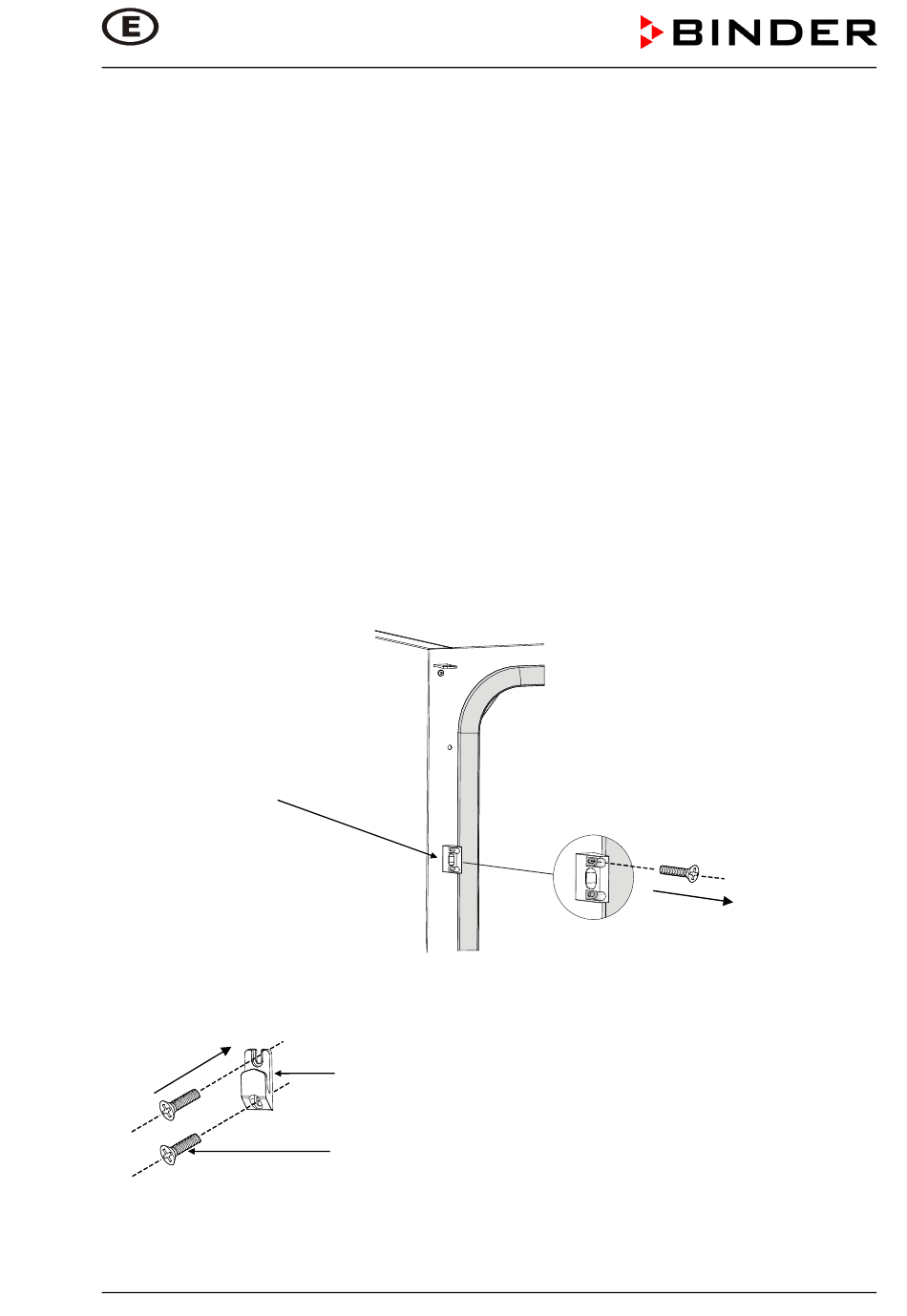

• Para ello, afloje los tornillos que fijan el estribo de sujeción del cierre (1) en la caja, y retírelo.
Estribo de sujeción del
cierre antiguo (1)
• Atornille el nuevo estribo de sujeción del cierre (2) (réf. 6002-0124) con dos tornillos de
cabeza redonda M 4 x 14 (2a).
Ahora se puede montar el panel de vidrio con divisiones múltiples.
Montaje del panel de vidrio con divisiones múltiples 01/2009
Nuevo estribo de sujeción del cierre (2)
Tornillo de cabeza redonda (2a) para
el nuevo estribo de sujeción del cierre
Seite/page/ página 17/22
