2.2. Montaje en la caja

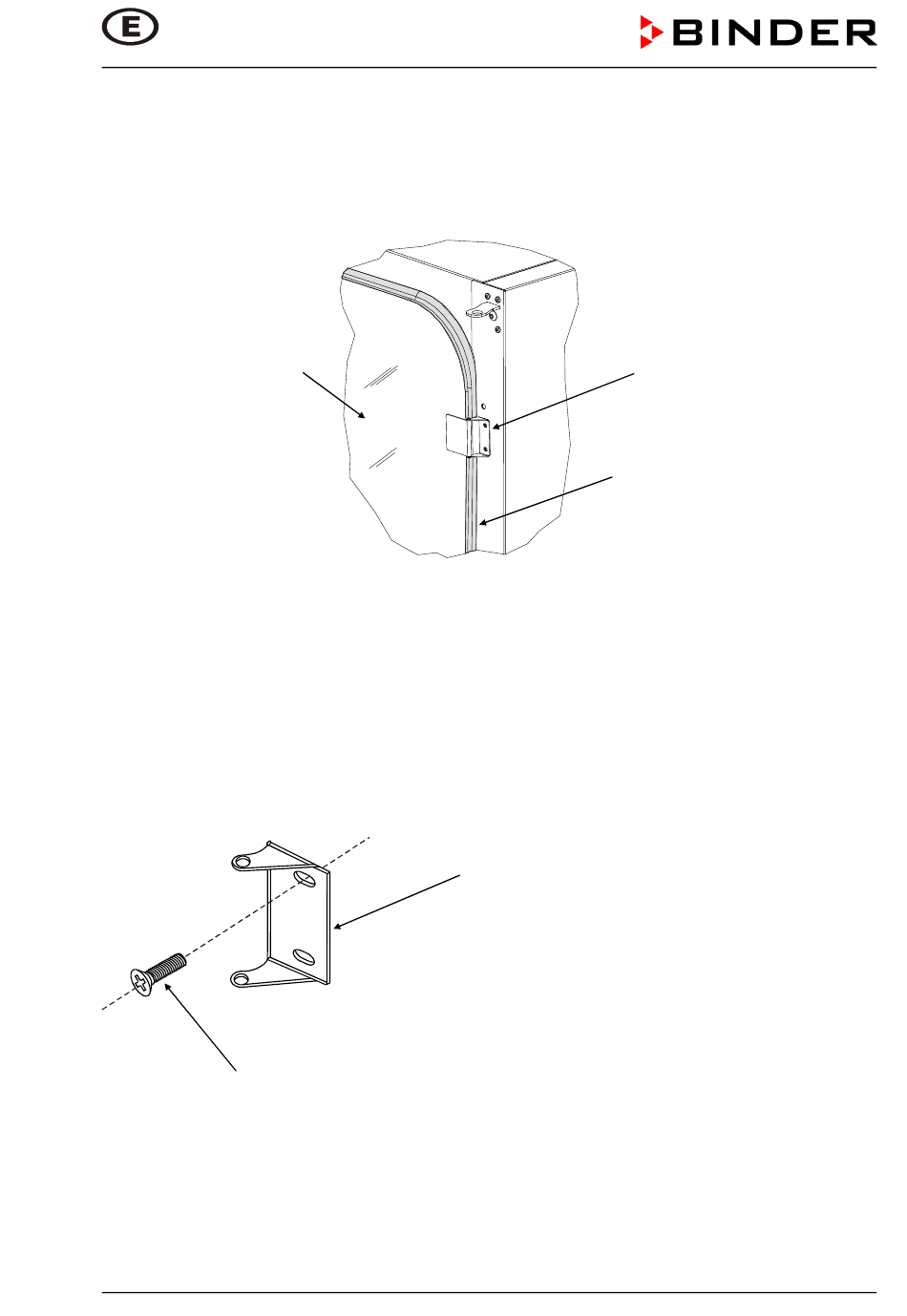

• Afloje las dos bisagras (3) de la puerta interior de vidrio antigua del equipo. Conserve los
tornillos (dos tornillos de cabeza redonda por bisagra) para usarlos como (7a) para las
bisagras del panel de vidrio con divisiones múltiples.
Puerta interior de
vidrio antigua (4)
• Retire la puerta interior de vidrio (4).
• Retire la junta ancha (5) de la puerta interior de vidrio y coloque la nueva junta delgada (6)
para el panel de vidrio con divisiones múltiples.
• Atornille las bisagras (7) del panel de vidrio con divisiones múltiples con dos tornillos de
cabeza redonda cada una (7a) en el equipo.
Tornillo de cabeza redonda (7a)
para bisagra del panel de vidrio con divisiones múltiples
Montaje del panel de vidrio con divisiones múltiples 01/2009
Bisagra (7) para panel de vidrio con
divisiones múltiples
Bisagra (3) de la
puerta int. vidrio
Junta ancha (5) de la
puerta interior de vidrio
