Anleitung zum Einbau der mehrfach geteilten Glasblende

1. Lieferumfang
Mehrfachgeteilte Glasblende, gasdicht (8)
2 Scharniere (7)
2 Stifte für Scharniere (10)
1 Türdichtung (schmal) (6)
2.

Installation

2.1. Betrifft nur Geräte, die vor Oktober 1999 ausgeliefert wurden: Austausch
des Verschlusshaltebügels
Falls die mehrfach geteilte Glasblende an ein älteres Gerät montiert werden soll, das vor
Oktober 1999 ausgeliefert wurde, ist es notwendig, vor dem Einbau zunächst den
Verschlusshaltebügel des Türverschlusses auszutauschen.

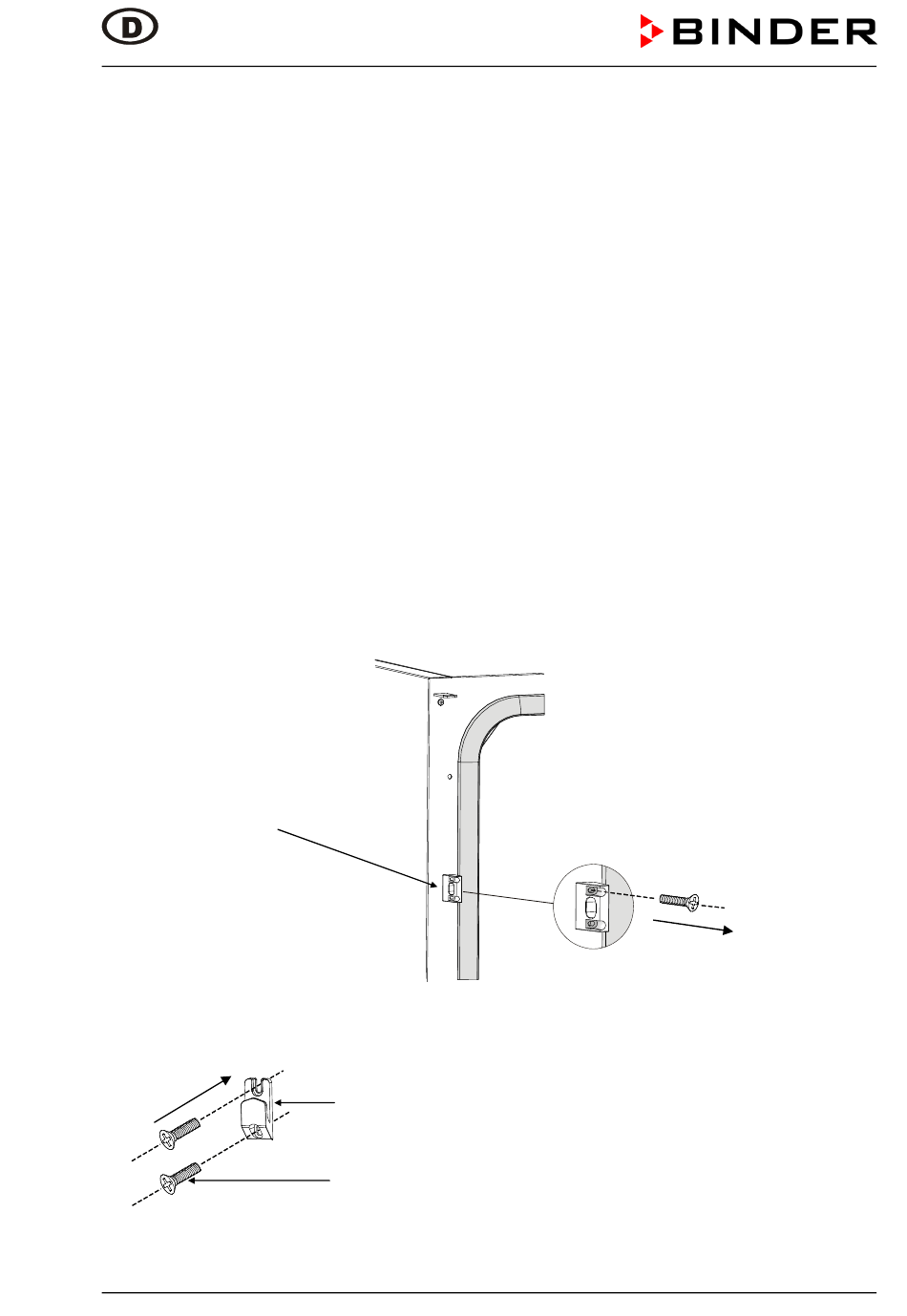

• Hierzu die Schrauben lösen, die den Verschlusshaltebügel (1) am Gehäuse halten, und den
Verschlusshaltebügel abnehmen.
Vorhandener
Verschlusshaltebügel (1)
• Den neuen Verschlusshaltebügel (2) (Art. Nr. 6002-0124) mit zwei Linsenschrauben M 4 x
14 (2a) anschrauben.
Nun kann die mehrfachgeteilte Glasblende eingebaut werden.
Einbau mehrfach geteilte Glasblende 01/2009
Neuer Verschlusshaltebügel (2)
Linsenschraube (2a)
für neuen Verschlusshaltebügel
Seite/page/ página 2/22
