Manuel de montage de la porte vitrée divisée
1.

Etendue de livraison

Porte vitrée divisée, étanche au gaz (8)
2 charnières (7)
2 goupilles pour charnières (10)
1 joint profilé de porte en caoutchouc (étroit) (6)
2. Installation
2.1. Uniquement pour incubateurs livrés avant octobre 1999 :
Changement de l'étrier de serrure
Si la porte vitrée divisée doit être montée à un appareil livré avant octobre 1999, il est
nécessaire d'abord d'échanger la serrure avant le montage de la porte vitrée divisée.

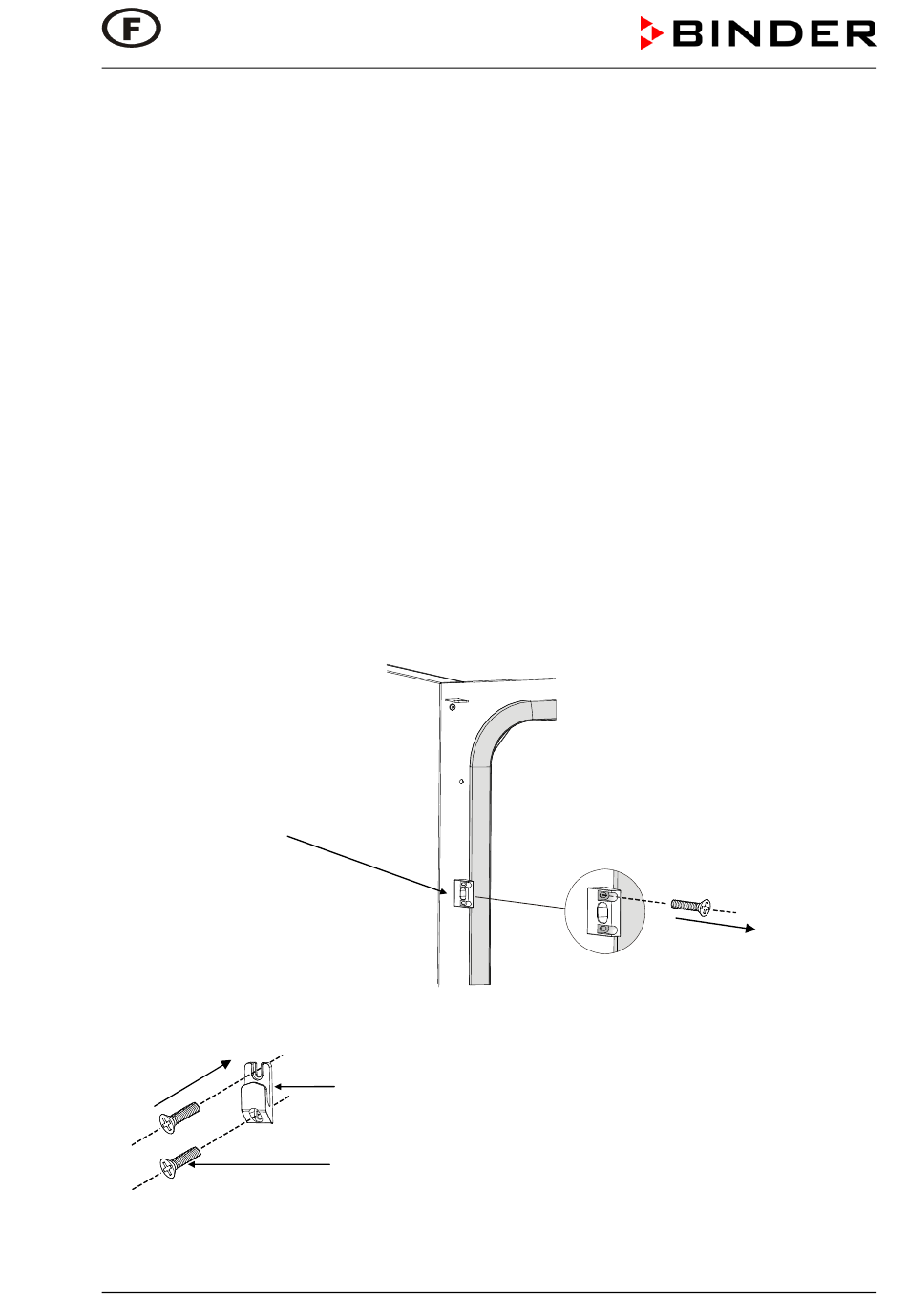

• Dévissez à ce but les vis fixant l'étrier de serrure (1) auprès du boîtier et enlever l'étrier de
serrure.
Etrier de serrure (1) ancien
• Vissez le nouvel étrier de serrure (2) (Art. No. 6002-0124) au boîtier par deux vis à tête
cylindrique bombée M 4 x 14 (2a).
Maintenant procédez à l'installation de la porte vitrée divisée.
Montage de la porte vitrée divisée 01/2009
Etrier de serrure nouveau (2)
Vis à tête cylindrique bombée (2a)
pour l'étrier de serrure nouveau
