2.2. Montage au boîtier

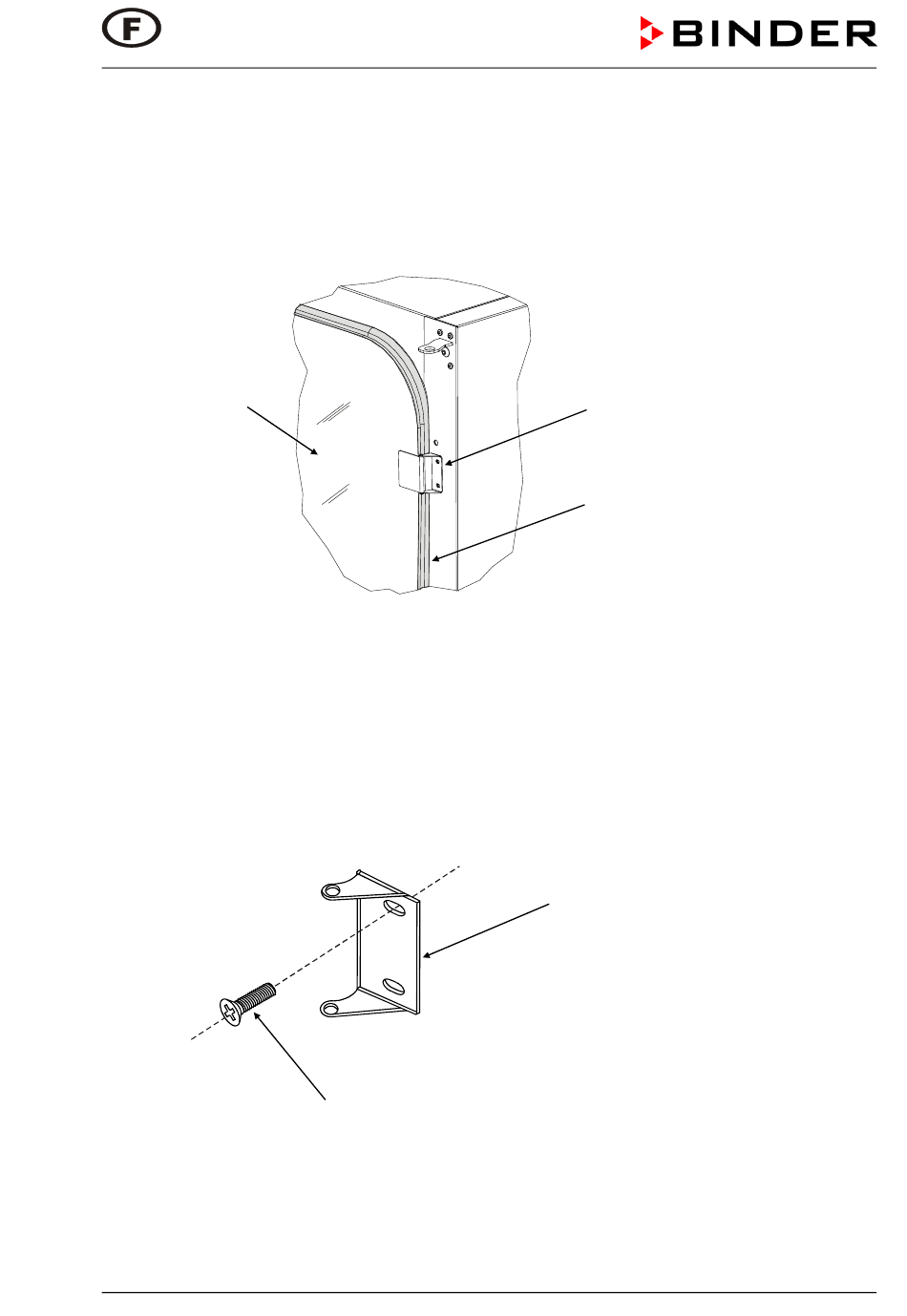

• Dévissez les charnières (3) de l'ancienne porte vitrée du boîtier. Gardez les vis (deux vis à
tête cylindrique bombée par charnière) en vue de les utiliser comme (7a) pour les charnières
de la porte vitrée divisée.
Ancienne porte
vitrée (4)
• Enlevez la porte vitrée (4)
• Otez en tirant le joint large (5) pour l'ancienne porte vitrée et remplacez- le par le nouveau
joint étroit (6) pour la porte vitrée divisée.
• Vissez les charnières (7) de la porte vitrée divisée au boîtier par deux vis à tête cylindrique
bombée (7a) par charnière.
Vis à tête cylindrique bombée (7a)
pour charnière de la porte vitrée divisée
Montage de la porte vitrée divisée 01/2009
Charnière (3)
de l'ancienne porte vitrée
Joint large (5)
pour l'ancienne porte vitrée
Charnière (7)
pour porte vitrée divisée
