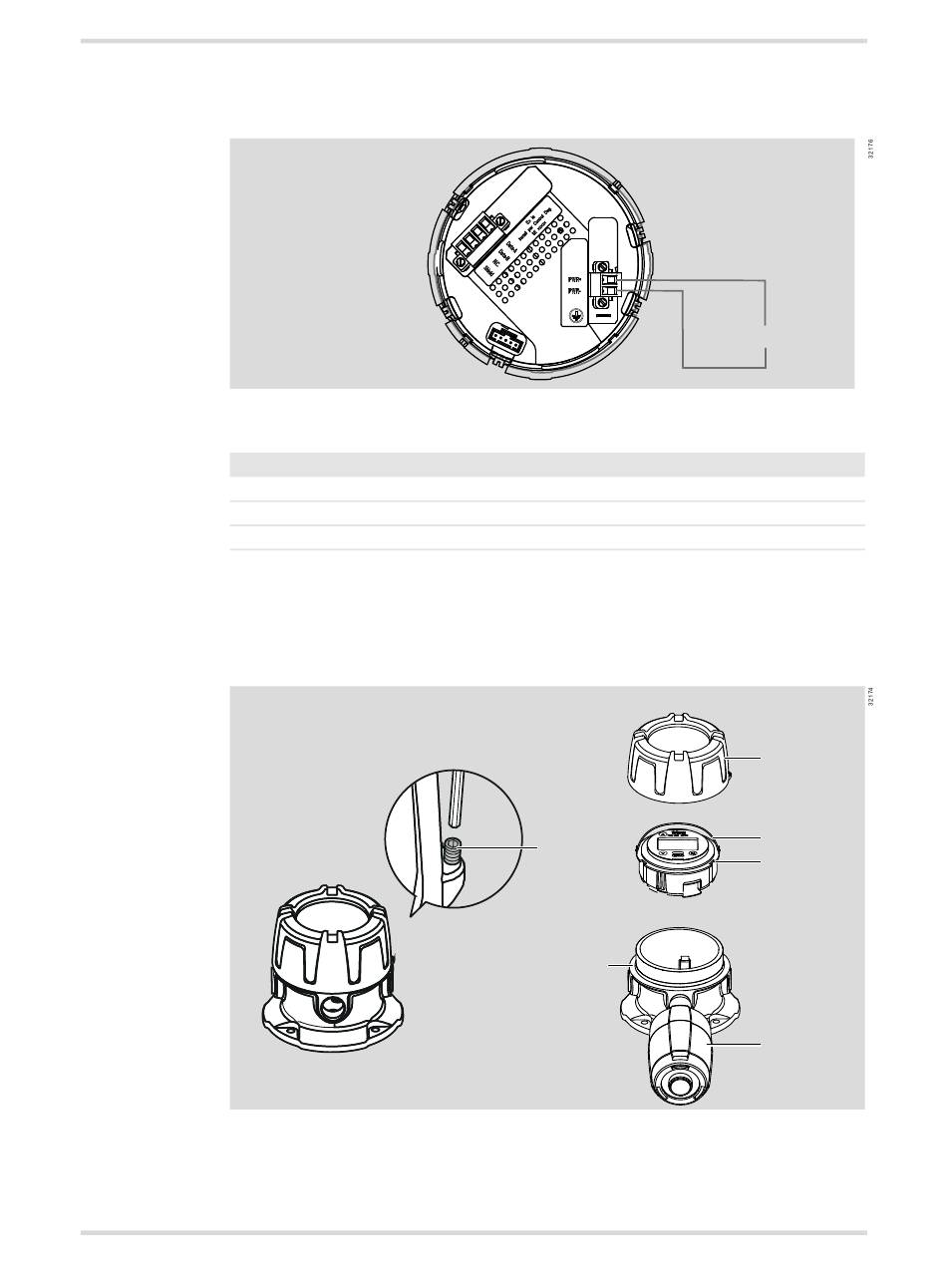

4.6 Stromversorgung anschließen
1 Die 2 Adern des Kabels für die Stromversorgung mit dem 2-poligen Stecker
verbinden.
2-poliger Stecker
Anschluss
Belegung
Funktion
2 Den 2-poligen-Stecker auf die Buchse für die Stromversorgung stecken und die
Schrauben des Steckers anziehen.
4.7 Gasmessgerät schließen
1 PCB-Einheit (3) ins Gehäuse einsetzen.
2 Deckel (1) bis zum Anschlag festschrauben.
3 Feststellschraube anziehen (6).
Technisches Handbuch Feldbus-Kommunikation
Installation im H1-Segment - Polytron 8000
1
PWR+
V+
6
4
+
VDC
-
2
PWR-
V-
1
2
3
5
