Dräger X-am
5600
zugelassen als Typ MQG 01**
Mehrgas-Messgerät
Technisches Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dräger X-am 5600

Inhaltszusammenfassung für Dräger X-am 5600

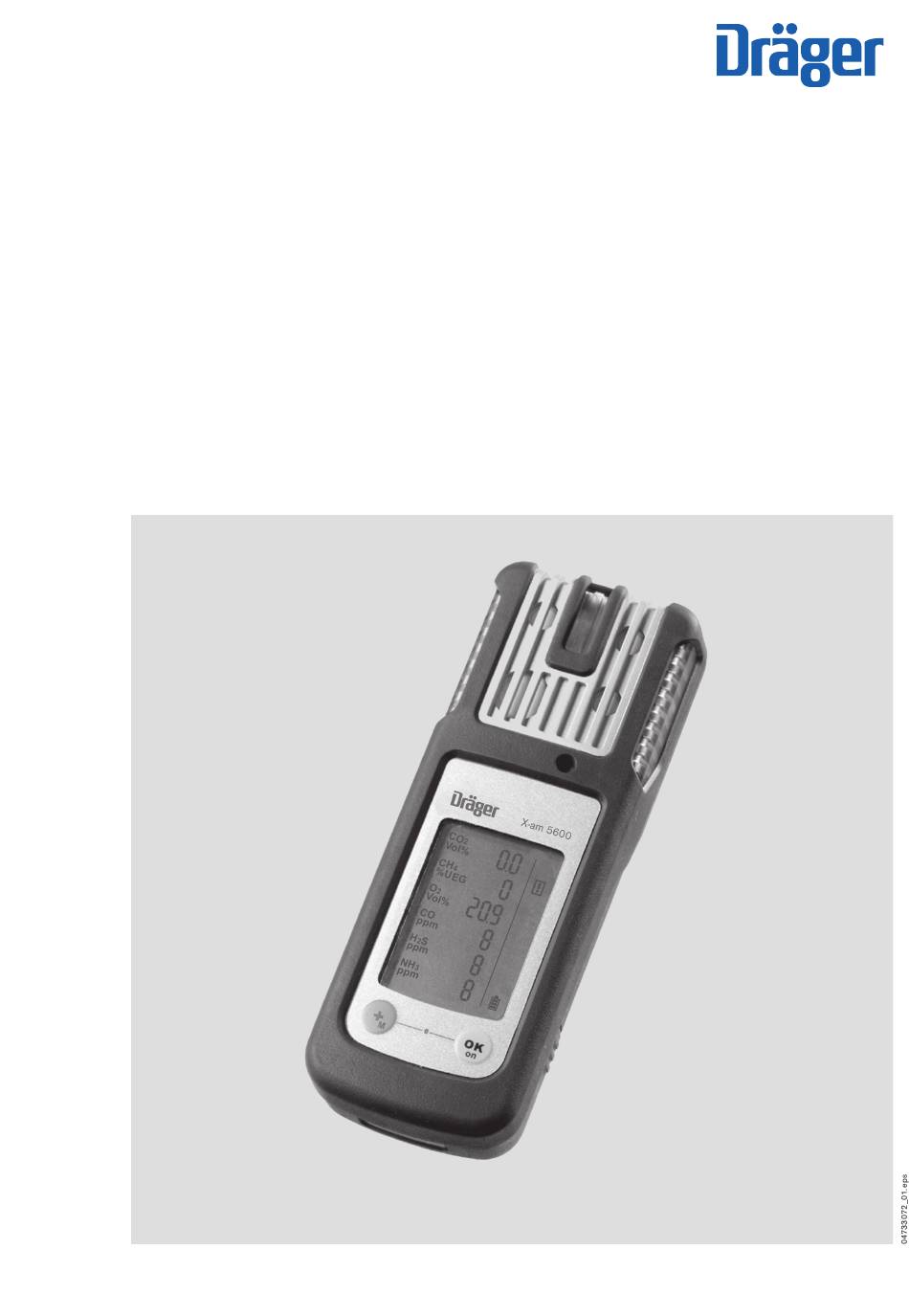

  • Seite 1 ® Dräger X-am 5600 zugelassen als Typ MQG 01** Mehrgas-Messgerät Technisches Handbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Zu Ihrer Sicherheit ...........4 Verwendungszweck .
  • Seite 3 X-am 5600 ........

  • Seite 4: Zu Ihrer Sicherheit

    Zusätzliche Information zum Einsatz des Produkts. Verwendungszweck Tragbares Gasmessgerät für die kontinuierliche Überwachung der Konzentration meh- rerer Gase in der Umgebungsluft am Arbeitsplatz und in explosionsgefährdeten Berei- chen. X-am 5600, je nach Gerätetyp und Ausstattung mit DrägerSensoren: unabhängige Messung von ein bis zu sechs Gasen.

  • Seite 5: Prüfungen Und Zulassungen

    Prüfungen und Zulassungen Prüfungen und Zulassungen Kennzeichnung ATEX, IECEx Versorgungseinheit 83 22 237; zugelassen als Type ABT 0100 Temperaturklasse T4 –20 °C  Ta  +50 °C bei Benutzung mit Alkali-Batterien Duracell Procell MN1500 PO Ex ia I X 0 Ex ia IIC T4/T3 X Temperaturklasse T3 Dräger Safety Type: MQG 0100...

  • Seite 6: Vorgesehener Einsatzbereich Und Einsatzbedingungen

    Prüfungen und Zulassungen WARNUNG Explosionsgefahr! Vorsichtsmaßregeln in der Gebrauchsanweisung lesen. Batterien nicht in explosionsgefährdeten Bereichen wechseln oder laden. Die messtechnische Eignungsprüfung BVS 10 ATEX E 080 X bezieht sich auf die Jus- tierung mit dem Zielgas. Vorgesehener Einsatzbereich und Einsatzbedingungen Explosionsgefährdete Bereiche, klassifiziert nach Zonen (MQG 01**) Das Gerät ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 0, Zone 1 oder Zone 2 oder durch Grubengas gefährdete Bergwerken vorgesehen.

  • Seite 7: Sicherheitsanweisungen

    Prüfungen und Zulassungen Sicherheitsanweisungen WARNUNG Um die Explosionsgefahr zu vermeiden, keine neuen Batterien mit bereits gebrauch- ten und keine Batterien von verschiedenen Herstellern mischen. WARNUNG Vor Instandhaltungsarbeiten die Versorgungseinheit vom Gerät trennen. WARNUNG Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen. VORSICHT Nicht in mit Sauerstoff angereicherter Atmosphäre geprüft (>21 % O VORSICHT...

  • Seite 8: Was Ist Was

    Was ist was Was ist was Vorderseite Gaszutritt Alarm LED Hupe -Taste X-am 5600 -Taste Display Display-Aufkleber -Verrechnung (optional) Rückseite IR-Schnittstelle Befestigungsclip Typenschild Ladekontakte Versorgungseinheit Serien-Nr. Display für 3 und 6 Messkanäle: Messgasanzeige Vol% Messwertanzeige %UEG mit Einheit %UEG Sondersymbol...

  • Seite 9: Sondersymbole

    Was ist was Sondersymbole Störungshinweis, siehe Seite 16 Warnhinweis, siehe Seite 16 Anzeige der Spitzenwerte für alle Messgase, siehe Seite 16 Anzeige der Expositionsauswertung (TWA) für Messgase z. B. H S und CO, siehe Seite 16 Anzeige der Expositionsauswertung (STEL) für Messgase z. B. H S und CO, siehe Seite 16 Gerät befindet sich in der Funktion Begasungstest (Bump Test),...

  • Seite 10: Konfiguration

    Konfiguration Konfiguration Standard-Gaskonfiguration DrägerSensor Messbereich Alarm A1 Alarm A2 DUAL IR Ex/CO DUAL IR Ex [%UEG] 0 bis 100 nein nein DUAL IR CO [Vol.-%] 0 bis 5 nein nein IR Ex [%UEG] 0 bis 100 nein nein IR CO [Vol.-%] 0 bis 5 nein...

  • Seite 11: Standard-Gerätekonfiguration

    1) Abweichende Einstellungen können bei der Lieferung kundenspezifisch gewählt werden. Die aktuelle Einstellung kann mit der Software Dräger CC-Vision geprüft und verändert werden. Eine für Dräger X-am 5600 nutzbare Version von Dräger CC-Vision liegt dem Gerät auf CD bei. 2) Bei O ist A1 die untere Alarmschwelle: Alarm bei Unterschreitung.
  • Seite 12 Konfiguration Durch die Aktivierung der H -Verrechnung wird die UEG-Gaskonzentration des akti- vierten DrägerSensor XXS H HC (6812025) zu der UEG-Gaskonzentration des akti- vierten DrägerSensor DUAL IR Ex/CO (6811960) oder des aktivierten DrägerSensor IR Ex (6812180) hinzuaddiert und im Display an der Stelle der IR Ex Anzeige ausgege- ben.

  • Seite 13: Betrieb

    Betrieb Betrieb Vorbereitungen für den Betrieb  Vor der ersten Benutzung des Gerätes eine geladene NiMH-Versorgungseinheit T4 oder von Dräger zugelassene Batterien einsetzen, siehe Batterien wechseln, Seite 57.  Das Gerät ist betriebsbereit. WARNUNG Um das Risiko einer Zündung von brennbaren oder explosiblen Atmosphären zu redu- zieren, sind die nachfolgenden Warnhinweise unbedingt zu beachten: Nur Versorgungseinheiten Typ ABT 01xx, HBT 00xx oder HBT 01xx verwenden.

  • Seite 14: Vor Betreten Des Arbeitsplatzes

    Betrieb Vor Betreten des Arbeitsplatzes WARNUNG Vor sicherheitsrelevanten Messungen die Justierung durch einen Begasungstest (Bump Test) überprüfen, ggf. justieren und alle Alarmelemente überprüfen. Falls nati- onale Regelungen vorliegen, muss der Begasungstest entsprechend diesen Rege- lungen durchgeführt werden. Eine fehlerhafte Justierung kann zu falschen Messergebnissen führen, deren Folgen schwere Gesundheitsschäden sein können.

  • Seite 15: Während Des Betriebes

    Sensoren, Kennworteingabe), werden durch ein optisches Signal (langsa- mes Blinken der Alarm-LED ) angezeigt. WARNUNG Bei Verwendung eines IR-Sensors im Dräger X-am 5600 muss nach einer Stoßbelas- tung, die zu einer von Null abweichenden Anzeige an Frischluft führt, eine Justierung von Nullpunkt und Empfindlichkeit durchgeführt werden.

  • Seite 16: Info-Mode Aufrufen

    Betrieb Info-Mode aufrufen  Im Messbetrieb die -Taste für ca. 3 Sekunden drücken. Beim Vorliegen von Warnungen oder Störungen werden die entsprechenden Hinweis- bzw. Fehlercodes angezeigt (Seite 28 bis Seite 35). Nacheinander -Taste drücken für die nächste Anzeige. Es werden die Spitzenwerte sowie die Expositionswerte TWA und STEL angezeigt Warnhinweise werden angezeigt.

  • Seite 17: Quick-Menü Aufrufen

    Betrieb Quick-Menü aufrufen — Bei Lieferung ist nur die Frischluftjustierung/Nullpunktjustierung im Quick Menü ak- tiviert. Mit der PC-Software Dräger CC-Vision kann der Begasungstest für das Quick Menü aktiviert werden und/oder die Funktion zum Anzeigen und Löschen der Spit- zenwerte.  Im Messbetrieb die -Taste dreimal drücken.

  • Seite 18: Quick-Menü "Spitzenwerte Löschen

    Betrieb Quick-Menü "Spitzenwerte löschen" Vol% Nach Auswahl der Funktion werden die aktuellen Spitzenwerte angezeigt, gleich- %UEG zeitig wird im Display das Sondersymbol Vol% Spitzenwerte angezeigt.  Durch Drücken der -Taste für 5 Sek. werden die Spitzenwerte ge- löscht und es erscheint z. B. neben- Vol% stehendes Display.

  • Seite 19: Kalibriermenü Aufrufen

    Betrieb Kalibriermenü aufrufen — Der Zugang zu dem Kalibriermenü ist nur durch Eingabe eines Kennworts möglich. Kennwort bei Lieferung: » 001 « — Das bei Lieferung eingestellte Kennwort kann mit der PC-Software Dräger CC- Vision geändert werden.  Im Messbetrieb die -Taste mindestens 4 Sekunden lang drücken.

  • Seite 20: Funktionen Des Kalbriermenüs

    Betrieb Funktionen des Kalbriermenüs Frischluftjustierung/Nullpunktjustierung, siehe Seite 47. 1-Knopf-Justierung, siehe Seite 49. Einzelgasjustierung, siehe Seite 52.  -Taste drücken, um die aktive Funktion abzubrechen. — Wird 10 Minuten keine Taste betätigt, kehrt das Gerät automatisch in den Messbe- trieb zurück. ______________________________________________ 1) Die Frischluftjustierung/Nullpunktjustierung wird von dem DrägerSensor DUAL IR CO , Dräger-...

  • Seite 21: Alarme Erkennen

    Alarme erkennen Alarme erkennen Ein Alarm wird optisch, akustisch und durch Vibration im angegebenen Rhythmus angezeigt. HINWEIS Bei niedrigen Temperaturen kann die Ablesbarkeit des Displays durch das Einschal- ten der Hintergrundbeleuchtung verbessert werden. Konzentrations-Voralarm A1 Unterbrochene Alarmmeldung: Anzeige » A1 « und Messwert im Wechsel: nicht für O —...

  • Seite 22: Batterie-Voralarm

    Alarme erkennen Anzeige » A2 « und » « (TWA) bzw. » « (STEL) und Mess- wert im Wechsel: WARNUNG Gesundheitsgefährdung! Bereich sofort verlassen. Der Arbeitseinsatz der Person muss nach diesem Alarm entsprechend den nationa- len Vorschriften geregelt werden. HINWEIS Der STEL-Alarm kann maximal eine Minute verzögert auslösen.

  • Seite 23: Betrieb Mit Pumpe

    Betrieb mit Pumpe Betrieb mit Pumpe Mit Dräger Pump X-am 1/2/5000 Zubehör: Dräger Pump X-am 1/2/5000, Probenahmeschlauch und Sonden, siehe Bestellliste, siehe “Zubehör” auf Seite 68. Inbetriebnahme und Durchführung der Messung:  siehe Gebrauchsanweisung der Dräger Pump X-am 1/2/5000. Mit Handpumpenadapter und Gummiballpumpe Zubehör: Handpumpenadapter, Gummiballpumpe, Probenahmeschlauch und Sonden, siehe Bestellliste, siehe “Zubehör”...

  • Seite 24: Gerät Konfigurieren

    Gerät konfigurieren Gerät konfigurieren Um ein Gerät mit Standard-Konfiguration individuell zu konfigurieren, ist das Gerät mit einem PC zu verbinden. Dräger CC-Vision USB DIRA mit USB-Kabel (Bestell-Nr. 83 17 409) Dräger CC-Vision Kalibrier-Cradle (Bestell-Nr. 83 18 752) mit eingesteckten USB DIRA mit USB-Kabel (Bestell-Nr. 83 17 409) Dräger USB / COM CC-Vision...
  • Seite 25 Gerät konfigurieren Geräteeinstellungen HINWEIS Nur geschultes und fachkundiges Personal darf die Gerätekonfiguration ändern. Für ein Gerät können folgende Änderungen der Geräteparameter vorgenommen wer- den: Bezeichnung Bereich Kennwort numerischer Bereich (3-stellig) Betriebssignal LED Ja / Nein Betriebssignal Horn Ja / Nein Ausschalt-Modus „Ausschalten erlaubt“...

  • Seite 26: Prüfung Der Parameter

    Gerät konfigurieren Benutzer Nutzungsdauer aktivieren Ja/Nein Benutzer Nutzungsdauer (Tage) (wenn 0-999 aktiviert) Einlaufen Ja/Nein LEL Kategorie „---“ oder „PTB“ oder „IEC“ oder „NIOSH“ (mit einer Änderung hier wird der UEG- Faktor angepasst) 1) Mindestens eines der beiden Betriebssignale muss eingeschaltet werden. 2) Entspricht Mittelungszeit und wird zur Berechnung des Expositionswertes TWA verwendet.

  • Seite 27: Datenspeicher Auslesen Und Grafisch Darstellen

    Datenspeicher auslesen und grafisch darstellen Datenspeicher auslesen und grafisch darstellen Um den Datenspeicher des Gerätes auszulesen und grafisch dazustellen, ist das Gerät mit einem PC zu verbinden. Dräger GasVision USB DIRA mit USB-Kabel (Bestell-Nr. 83 17 409) Dräger GasVision Kalibrier-Cradle (Bestell-Nr. 83 18 752) mit eingesteckten USB DIRA mit USB-Kabel (Bestell-Nr.

  • Seite 28: Störungen, Ursache Und Abhilfe

    Störungen, Ursache und Abhilfe Störungen, Ursache und Abhilfe Störung Ursache Abhilfe Gerät lässt sich nicht Versorgungseinheit entla- Versorgungseinheit aufladen, einschalten Seite 58. Alkali Batterien entladen Neue Akali Batterien einlegen, Seite 57. Gerät lässt sich nicht Gerät befindet sich nicht im Messbetrieb anwählen.
  • Seite 29 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: DrägerSensor XXS EC1 Einlaufzeit abwarten. läuft ein DrägerSensor XXS EC1 Einlaufzeit abwarten. läuft ein EC1-Konzentration ist in Frischluftjustierung/Nullpunkt- den negativen Bereich ged- justierung durchführen, riftet Seite 47. Temperatur zu hoch Gerät im zulässigen Tempera- turbereich betreiben.
  • Seite 30 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: EC3 -Konzentration ist in Frischluftjustierung/Nullpunkt- den negativen Bereich ged- justierung durchführen, riftet Seite 47. Temperatur zu hoch Gerät im zulässigen Tempera- turbereich betreiben. Temperatur zu niedrig Gerät im zulässigen Tempera- turbereich betreiben.
  • Seite 31 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: IR CO -Konzentration ist in Nullpunktjustierung durchfüh- den negativen Bereich ged- ren, Seite 46. riftet Temperatur zu hoch Gerät im zulässigen Tempera- turbereich betreiben. Temperatur zu niedrig Gerät im zulässigen Tempera- turbereich betreiben.

  • Seite 32: Störungshinweise

    Störungen, Ursache und Abhilfe Störungshinweise Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Nutzungsdauer-Zähler des Nutzungsdauer-Zähler mit Kunden abgelaufen Dräger CC-Vision neu setzen. Gerät defekt Gerät vom Service instandset- zen lassen. Prüfsummenfehler Pro- Gerät vom Service instandset- gramm-Code zen lassen. Begasungstest-Intervall Begasungstest durchführen, abgelaufen...
  • Seite 33 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Keine gültige Empfindlich- Empfindlichkeitsjustierung keitsjustierung des Dräger- durchführen. Seite 52 bzw. Sensor XXS EC1 Frischluftjustierung/Nullpunkt- justierung durchführen, Seite 47. Messwert des DrägerSen- Frischluftjustierung/Nullpunkt- sor XXS EC 1 liegt im nega- justierung durchführen, tiven Bereich Seite 47.
  • Seite 34 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Fehler bei dem Begasungs- Begasungstest wiederholen, test des DrägerSensor XXS ggf. den Dräger Sensor XXS EC2 justieren oder auswech- seln, Seite 60. Fehlerhafter Filtertest Filtertest mit X-dock wieder- holen.
  • Seite 35 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Keine gültige Empfindlich- Empfindlichkeitsjustierung für keitsjustierung beim Kom- den Kompensationskanal pensations-Kanal durchführen. Fehler bei Einlaufbeschleu- Versorgungseinheit ziehen nigung DrägerSensor XXS und erneut stecken oder den Sensor auswechseln. Sensor darf während der ersten 5 Minuten nicht mit Gas beaufschlagt werden.
  • Seite 36 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Keine gültige Empfindlich- Empfindlichkeitsjustierung keitsjustierung des Dräger- durchführen. Seite 52 bzw. Sensor IR CO Frischluftjustierung/Nullpunkt- justierung durchführen, Seite 47. Messwert des DrägerSen- Nullpunktjustierung durchfüh- sor IR CO liegt im negati- ren, Seite 46.
  • Seite 37 Störungen, Ursache und Abhilfe Sondersymbol » « Ursache Abhilfe und angezeigter Zahl- encode: Keine gültige Empfindlich- Empfindlichkeitsjustierung keitsjustierung des Dräger- durchführen. Seite 52 bzw. Sensors IR Ex Frischluftjustierung/Nullpunkt- justierung durchführen, Seite 47. Messwert des DrägerSen- Frischluftjustierung/Nullpunkt- sors IR Ex liegt im negati- justierung durchführen, ven Bereich Seite 47.

  • Seite 38: Wartung

    Wartung Wartung Instandhaltungsintervalle Das Gerät sollte jährlich Inspektionen und Wartungen durch Fachleute unterzogen werden. Vergleiche:  EN 60079-29-2 – Gasmessgeräte - Auswahl, Installation, Einsatz und Wartung von Geräten für die Messung von brennbaren Gasen und Sauerstoff  EN 45544-4 – Elektrische Geräte für die direkte Detektion und direkte Konzentrati- onsmessung toxischer Gase und Dämpfe - Teil 4: Leitfaden für die Auswahl, Instal- lation, Einsatz und Instandhaltung ...

  • Seite 39: Verrechnung

    DrägerSensor XXS H HC zusammen mit einem DrägerSensor DUAL IR Ex/CO oder einem DrägerSensor IR Ex Sensor im Dräger X-am 5600 betrieben werden. Beide Ein- heiten müssen auf UEG eingestellt sein. Die Verrechnung kann mit der PC-Software Dräger CC-Vision aktiviert und deaktiviert werden.

  • Seite 40: Manuellen Begasungstest Durchführen

    Wartung Manuellen Begasungstest (Bump Test) durchführen WARNUNG Bei einem manuellen Begasungstest ist der Einfluss der H -Verrechnung entspre- chend zu berücksichtigen. HINWEIS Eine eventuell aktivierte H -Verrechnung wird automatisch während einer manuellen Justierung, einer PC-Kalibrierung oder eines automatischen Begasungstests für die jeweilige Dauer vorübergehend deaktiviert.
  • Seite 41 Wartung  Warten, bis das Gerät die Prüfgaskonzentration mit ausreichender Toleranz anzeigt: z. B. IR Ex: ±20 % der Prüfgaskonzentration IR CO : ±20 % der Prüfgaskonzentration : ±0,6 Vol.-% TOX: ±20 % der Prüfgaskonzentration  Abhängig von der Prüfgaskonzentration zeigt das Gerät beim Überschreiten der Alarmschwellen die Gaskonzentration im Wechsel mit »...

  • Seite 42: Menügeführte Durchführung Mit Ergebnissdokumentation Im Gerätespeicher

    Wartung Menügeführte Durchführung mit Ergebnissdokumentation im Gerätespeicher Die Einstellung auf manuelle oder automatische Durchführung des Begasungstests erfolgt mit der PC-Software Dräger CC-Vision. Die Einstellung auf "Schneller Begasungstest" oder "Erweiterter Begasungstest" erfolgt mit der PC-Software Dräger CC-Vision. Bei "Schneller Begasungstest" wird überprüft, ob die Gaskonzentration die Alarm- schwelle 1 überschritten hat (bei Sauerstoff wird die Unterschreitung der Alarm- schwelle 1 geprüft).
  • Seite 43 Wartung  Gerät einschalten und in den Kalibrier-Cradle einlegen – nach unten drücken, bis zum Einrasten.  Quick-Menü aufrufen und den Begasungstest anwählen, Seite 17. — Die aktuellen Gaskonzentrationen und das Sondersymbol » « (für Begasungstest) blinken. Vol%  -Taste drücken, um den Bega- sungstest zu starten.

  • Seite 44: Automatische Durchführung Mit Der Bump-Test-Station

    Wartung — Der Störungshinweis » « erscheint und auf dem fehlerhaften Messkanal wird anstatt des Messwerts » « Vol% angezeigt.  In diesem Fall den Begasungstest %UEG wiederholen oder Gerät justieren, Seite 46. Vol% Der Begasungstest kann auch automa- tisch durchgeführt werden. Für diese Funktion ist die "Bump-Test- Station"...
  • Seite 45 Wartung Anschließend: — Wird ein Gasalarm (Schneller Bega- sungstest) ausgelöst und die einge- stellte Begasungstestkonzentration Vol% (Erweiterter Begasungstest) inner- halb der vorgegebenen Zeit erreicht, %UEG erfolgt die Anzeige der aktuellen Gas- konzentration im Wechsel mit Vol% » OK «.  Gerät aus der Bump-Test-Station he- rausnehmen.

  • Seite 46: Gerät Justieren

    Wartung Gerät justieren HINWEIS Eine eventuell aktivierte H -Verrechnung wird automatisch während einer manuellen Justierung, einer PC-Kalibrierung oder eines automatischen Begasungstests für die jeweilige Dauer vorübergehend deaktiviert. Geräte- und Kanalfehler können dazu führen, dass eine Justierung nicht möglich ist. Vor der Justierung müssen die Sensoren eingelaufen sein! Einlaufzeit: siehe Gebrauchsanweisungen/Datenblätter der eingebauten DrägerSenso- ren (auf CD).

  • Seite 47: Frischluftjustierung/Nullpunktjustierung Durchführen

    Wartung Frischluftjustierung/Nullpunktjustierung durchführen Zur Verbesserung der Nullpunkt-Genauigkeit kann eine Frischluftjustierung/Nullpunkt- justierung durchgeführt werden. HINWEIS Bei einer Sensorbestückung, bei der kein Sensor eine Justierung mit Frischluft gestat- tet (z. B. nur O , nur IR-CO ), wird die Menüfunktion Frischluftjustierung nicht ange- boten.
  • Seite 48 Wartung — Die Anzeige der aktuellen Gaskonzentration wechselt mit der Anzeige » OK «.  -Taste drücken um die Justierung zu verlassen oder ca. 5 Sekunden %UEG warten. Vol% Wenn ein Fehler bei der Frischluftjus- tierung/Nullpunktjustierung aufgetre- ten ist: — Der Störungshinweis » «...

  • Seite 49: 1-Knopf-Justierung Durchführen

    Wartung 1-Knopf-Justierung durchführen HINWEIS Sind keine Sensoren für die 1-Knopf-Justierung durch die PC-Software Dräger CC- Vision freigegeben, wird die Menüfunktion 1-Knopf-Justierung nicht angeboten. — An der 1-Knopf-Justierung nehmen alle Sensoren teil, die kalibrierbar sind. — Bei der 1-Knopf-Justierung wird die Empfindlichkeit aller Sensoren auf 0,5 L/min den Wert des Prüfgases gesetzt.
  • Seite 50 Wartung  Gerät einschalten und bis zum Einrasten in das Kalibrier-Cradle einlegen.  Kalibriermenü aufrufen, Kennwort eingeben und die Funktion 1-Knopf-Justierung anwählen, Seite 19.  -Taste drücken, um den 1-Knopf- Justierung zu starten. Vol%  Ventil der Prüfgasflasche öffnen, da- mit Gas über den Sensor strömt.
  • Seite 51 Wartung Wenn ein Fehler bei der 1-Knopf-Jus- tierung aufgetreten ist. — Der Störungshinweis » « erscheint Vol% und anstatt des Messwerts wird für den betroffenen Sensor » « an- %UEG gezeigt.  In diesem Fall 1-Knopf-Justierung Vol% wiederholen oder eine Einzelgasjus- tierung durchführen, siehe Seite 52.

  • Seite 52: Empfindlichkeit Für Einen Einzelnen Messkanal Justieren

    Wartung Empfindlichkeit für einen einzelnen Messkanal justieren — Die Empfindlichkeitsjustierung kann selektiv für einzelne Sensoren durchgeführt werden. — Bei der Empfindlichkeitsjustierung wird die Empfindlichkeit des ausgewählten Sen- sors auf den Wert des verwendeten Prüfgases gesetzt. — Handelsübliches Prüfgas verwenden. Zulässige Prüfgaskonzentration: DUAL IR Ex 1)2) 1)2)

  • Seite 53: Beispiel 1: Empfindlichkeitsjustierung Für Den Drägersensor Ir Ex

    Wartung  Gerät einschalten und in das Kali- brier-Cradle einlegen.  -Taste drücken und 5 Sekunden halten, um das Kalibriermenü aufzu- %UEG rufen.  Kennwort mit Hilfe der -Taste ein- geben und mit der -Taste bestäti- gen.  Mit der -Taste die Funktion Einzel- gasjustierung anwählen und mit der -Taste bestätigen.
  • Seite 54 Wartung Wenn der angezeigte Messwert stabil ist:  -Taste drücken, um die Justierung %UEG durchzuführen. — Die Anzeige der aktuellen Gaskon- zentration wechselt mit der Anzeige » OK «.  -Taste drücken oder ca. 5 Sekun- den warten, um die Justierung dieses Messkanals zu beenden.

  • Seite 55: Beispiel 2: Kalibrierroutine Für Drägersensor Dual Ir Co Co 2

    Wartung Beispiel 2: Kalibrierroutine für DrägerSensor DUAL IR CO und DrägerSensor IR  » CO - Vol.-% « als Messkanal auswählen und mit -Taste bestätigen. — Das Display zeigt » 100 Vol% N2 « blinkend an. Nullpunktjustierung:  -Taste drücken um die Nullpunktjustierung durchzuführen oder mit der -Taste die Empfindlichkeitsjustierung auswählen.
  • Seite 56 Wartung Wenn der angezeigte Messwert stabil ist:  -Taste drücken, um die Justierung Vol% durchzuführen. xx Vol% CO2 — Die Anzeige der aktuellen Gaskon- zentration wechselt mit der Anzeige » OK «.  -Taste drücken oder ca. 5 Sekun- den warten, um die Justierung dieses Messkanals zu beenden.

  • Seite 57: Batterien / Akkus Wechseln

    Versorgungseinheit lösen und Versorgungseinheit herausziehen. – 2a Beim Batteriehalter (Bestellnr. 83 22 237): WARNUNG Explosionsgefahr! Das Dräger X-am 5600 darf nur mit dem Batteriehalter ABT 0100 (X-am 5600), gekennzeichnet durch sil- berne Aufkleber, betrieben werden.  Alkali-Batterien bzw. NiMH-Akkus austauschen. Polarität beachten.

  • Seite 58: Akkus Laden

    Wartung Nach dem Wechsel: — Einstellungen und Daten werden über den Batteriewechsel hinaus gesichert. Die Sensoren laufen neu ein. Akkus laden WARNUNG Explosionsgefahr! Um das Risiko einer Zündung von brennbaren oder explosiblen Atmosphären zu reduzieren, sind die nachfolgenden Warnhinweise unbedingt zu beachten: Nicht unter Tage oder in explosionsgefährdeten Bereichen laden! Explosionsgefahr! Die Ladegeräte sind nicht nach den Richtlinien für Schlagwetter und Explosions-...
  • Seite 59 Wartung X-am 5600 X-am 5600 X-am 5600 Vol% Vol% Vol% %UEG %UEG %UEG Vol% Vol% Vol%  Weitere Lademodule in gleicher Weise anbauen. — Die Lademodule nicht in Gruppen, sondern nur einzeln anreihen oder abtrennen, um Beschädigungen an der Ladestation zu vermeiden. Auch während des Trans- portes sollen das Netzteil sowie die Lademodule immer einzeln und ohne eingelegte Geräte gehandhabt werden.

  • Seite 60: Mit Lademodul Und Steckernetzteil Oder Kfz-Ladeadapter Laden

    — Das im Akku- und Ladeset (Bestellnr. 83 18 785) enthaltene Netzteil ist für das La- den eines Gerätes geeignet. — Bei Verwendung des KFZ-Ladeadapters (Bestellnr. 83 17 754) wird empfohlen, je- des Lademodul separat zu versorgen. X-am 5600 Vol% %UEG Vol% 83 16 994 (100 ...
  • Seite 61 Sensoren wechseln Dräger CC-Vision USB DIRA mit USB-Kabel (Bestell-Nr. 83 17 409) Dräger CC-Vision Kalibrier-Cradle (Bestell-Nr. 83 18 752) mit eingesteckten USB DIRA mit USB-Kabel (Bestell-Nr. 83 17 409) Dräger USB / COM CC-Vision E-Cal E-Cal Modul Dräger X-am 125 (Bestell-Nr.

  • Seite 62: Reinigung

    Reinigung Wie Batterien nur als Sonderabfall entsorgen, entsprechend den örtlichen Abfallbeseitigungsvorschriften. Auskünfte erteilen die örtlichen Umwelt- und Ordnungsämter sowie geeignete Entsorgungsunter- nehmen. Infrarot Sensoren entsorgen Die DrägerSensoren DUAL IR Ex/CO , IR Ex und IR CO sind wie Elektronikschrott zu entsorgen.

  • Seite 63: Technische Daten

    1) Nicht Gegenstand der messtechnischen Eignungsprüfung BVS10 ATEX E 080X und PFG 10 G 001X. 2) Die messtechnischen Eignungsprüfungen sind gültig für das Gasmessgerät X-am 5600 und das Kalibrier-Cradle. Die Explosionsschutz-Zulassungen gelten nur für das Gasmessgerät X-am 5600; das Kalibrier-Cradle darf nicht im Ex-Bereich verwendet werden.

  • Seite 67: Bestellliste

    Mit auswählbarer, spezieller Kalibrierung. Inklusiv mit länderspezifisch einstellbaren Standard Alarm- schwellen. Dräger X-am 5600 Basic ATEX, IECEx 83 21 373 Dräger X-am 5600 Basic CSA C US 83 22 930 Stromversorgungseinheiten: NiMH-Versorgungseinheit T4 83 18 704 NiMH-Versorgungseinheit HBT 0100 T4 HC (X-am 5600)

  • Seite 68: Zubehör

    Bestellliste Benennung und Beschreibung Bestellnr. Zubehör Das Zubehör ist nicht Gegenstand der Messtechnischen Eignungsprüfung BVS10 ATEX E 080X und PFG 10 G 001X. Pumpenzubehör: Dräger Pump X-am 1/2/5000 83 19 400 Koffer für die Dräger Pump X-am 1/2/5000 83 19 385 Gummiballpumpe 68 01 933 Handpumpenadapter...

  • Seite 69: Ersatzteile

    S >5 Jahre. Nicht Gegenstand der Messtechnischen Eignungsprüfung BVS10 ATEX E 080X und PFG 10 G 001X. Datenblätter aller Sensoren, die für das Gerät verwendet werden dürfen, können auf der Produktseite des X-am 5600 unter folgender Internetadresse heruntergeladen werden: www.draeger.com.

  • Seite 70: Konformitätserklärung
