2.6.2 Spannung am letzten Feldgerät
Am vom Speisegerät am weitesten entfernten Feldgerät muss die minimale
Betriebsspannung (9 V) überprüft werden, da durch den Kabelwiderstand ein
Spannungsabfall verursacht wird.
Die Spannung wird mit dem Ohm'schen Gesetz berechnet:
U = U
B
Wobei: U
U = Speisespannung des Speisegeräts (Daten des Herstellers)
S
I
SEG
R
SEG
2.6.3 Spannungskalkulation und Leitungslänge

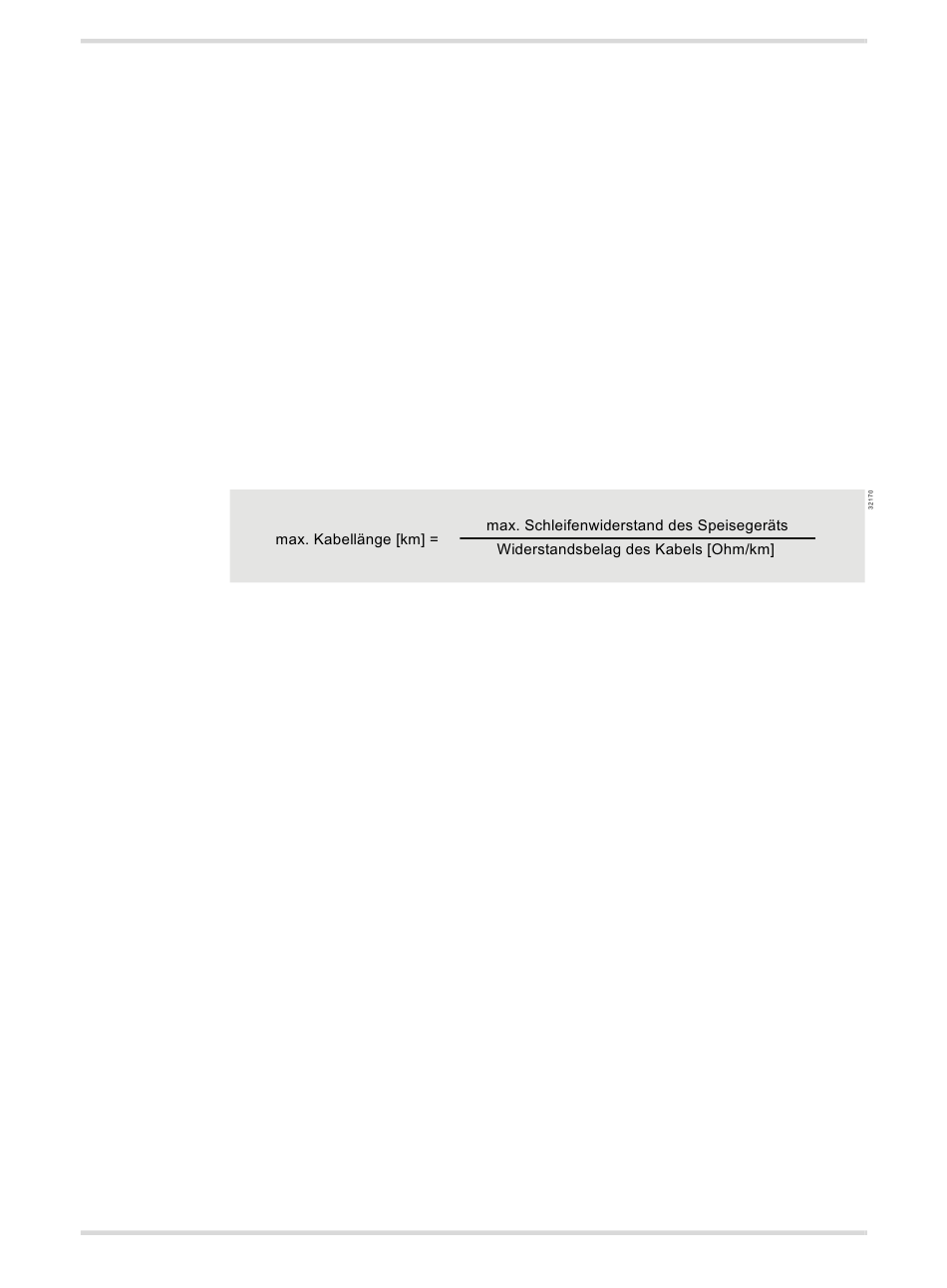

Mit der folgenden Formel wird die maximale Kabellänge für einen bestimmten
Kabelwiderstand berechnet.
Technisches Handbuch Feldbus-Kommunikation
– (I * R )
S SEG SEG
= Spannung am letzten Gerät
B
= Strombedarf des Segments
= Kabelwiderstand = Buslänge * Widerstandsbelag
Grundlagen der Foundation-Fieldbus-Technologie
