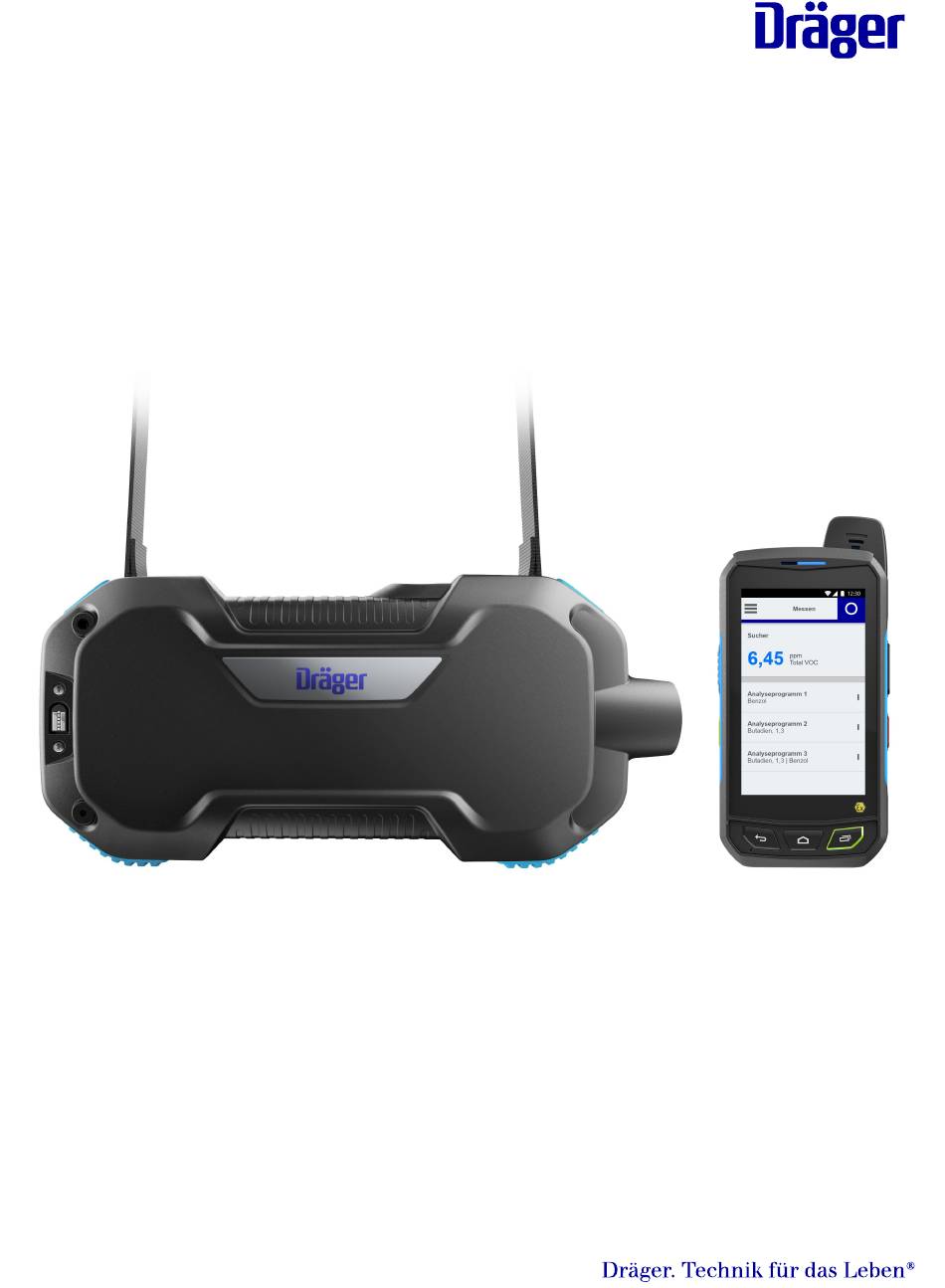

- Seite 1 ® Dräger X-pid 8500/9000/9500 HMG 000*/001*/001* Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Dräger X-pid HMG 000*/001*/001* ® 8500/9000/9500 Sicherheitsbezogene Informationen Informationen zu Sicherheitshinweisen und Warnhinweisen Sicherheitshinweise Warnhinweise Grundlegende Sicherheitshinweise Konventionen in diesem Dokument Bedeutung der Warnhinweise Typografische Konventionen Marken Glossar Abkürzungen Beschreibung Produktübersicht Gasmessgerät Sensoreinheit Bedieneinheit Mobile App Status-LED Funktionsbeschreibung Photoionisationsdetektor (PID) Gaschromatographie (GC) Messablauf... - Seite 3 Inhaltsverzeichnis Spülphase Aufwärmphase Temperaturstabilisierung Wartephase Ruhezustand Messen Messmodus Sucher (nur Dräger X-pid 9x00) Messmodus Analyse Messungen speichern und löschen Messungen exportieren und importieren Verwendung von Zubehör (Schläuche) Funktionstest durchführen Funktionstest mit Ersatzgas (Standard) Funktionstest mit Zielstoff (nicht Ersatzgas) Justierung durchführen Frischluftjustierung durchführen Archiv Stoffe anpassen...
- Seite 4 Inhaltsverzeichnis Launcher entfernen Andere Mobile Apps einblenden Transport Lagerung Entsorgung Technische Daten Übersicht Sensoreinheit Zielstoffe ® Dräger X-pid 8500/9000/9500...
-
Seite 5: Sicherheitsbezogene Informationen Informationen Zu Sicherheitshinweisen Und Warnhinweisen
Sicherheitsbezogene Informationen Sicherheitsbezogene Informationen Informationen zu Sicherheitshinweisen und Warnhinweisen Sicherheitshinweise und Warnhinweise warnen vor Gefahren und geben Anweisungen für die sichere Verwendung des Produkts. Bei Nichtbeachtung können Personenschäden oder Sachschäden entstehen. 1.1.1 Sicherheitshinweise Dieses Dokument enthält Abschnitte mit Sicherheitshinweisen, die vor Gefahren warnen. -
Seite 6: Konventionen In Diesem Dokument
Konventionen in diesem Dokument Konventionen in diesem Dokument Bedeutung der Warnhinweise Die folgenden Warnzeichen werden in diesem Dokument verwendet, um die zugehörigen Warntexte zu kennzeichnen und hervorzuheben, die eine erhöhte Aufmerksamkeit seitens des Anwenders erfordern. Die Bedeutungen der Warnzeichen sind wie folgt definiert: Warnzeichen Signalwort Folgen bei Nichtbeachtung... -
Seite 7: Glossar
Konventionen in diesem Dokument Glossar Fachbegriff Erklärung Blue Bar Navigationselement am unteren Rand der Benutzerober- fläche, das die Mehrheit der verfügbaren Aktivitäten ent- hält. CAS-Nummer Die CAS-Nummer ist eine eindeutige Bezeichnung für einen chemischen Stoff, die daher zur Zuordnung genutzt wird. Da chemische Stoffe häufig mehrere Namen haben, werden durch Nutzung der CAS-Nummer Missverständnisse vermieden. -
Seite 8: Beschreibung Produktübersicht
Produktmatrix dargestellt aus der Kombination von Sensoreinheit Modell und Mobile App Version zusammensetzen. Mobile App Version x000 x500 Sensoreinheit 8x00 Dräger X-pid 8500 Modell 9x00 Dräger X-pid 9000 Dräger X-pid 9500 In folgender Tabelle werden die Produktvarianten erläutert: Produktvariante Erklärung X-pid 8500 Produktvariante, bei der über 18 Zielstoffe für die Ana-... -
Seite 9: Sensoreinheit
Beschreibung Je nach Produktvariante verfügt das Gasmessgerät über Messmodus Analyse oder zusätzlich über Messmodus Sucher. Die Messmodi werden im Folgenden erklärt: Messmodus Erklärung Sucher Breitbandmessung zur Vorprüfung und Lokalisierung von Messstellen. Der "Sucher" ermöglicht eine kontinu- ierliche, direktanzeigende Messung der Gesamtkonzent- ration aller vorliegenden VOC ohne Berücksichtigung der stoffspezifischen Response. -
Seite 10: Bedieneinheit
Beschreibung Gaszutritt mit Luer-Verschluss Befestigung für Tragegurt (Probe) Gasaustritt (M5 Gewinde) Ein-/Aus-Taste und Status-LED Gaszutritt (M3 Gewinde) Seriennummer Ladestecker (magnetisch) Typenschild Wasser- und Staubfilter 3.1.3 Bedieneinheit Die Bedieneinheit ist ein explosionsgeschütztes Android-Smartphone des Modells ® Smart-Ex 01 der Firma ecom. Andere Modelle und Hersteller sind nicht für die Kommunikation mit der Sensoreinheit und eine Installation der Mobile App freigegeben. -
Seite 11: Mobile App
Beschreibung Bei Auslieferung sind auf der Bedieneinheit der Dräger App Store sowie die entsprechende Dräger X-pid xx00 Mobile App vorinstalliert. Das Gasmessgerät ist somit ohne zusätzliche Softwareinstallation oder -konfiguration sofort einsatzbereit. Auf mögliche Software-Updates über den Dräger App Store prüfen. Weitere Informationen im folgenden Kapitel: „Mobile App aktualisieren“, Seite 54. -
Seite 12: Status-Led
Beschreibung x000 auf x500 ist auf Anfrage beim Dräger Vertrieb möglich. Dazu ist es notwendig, die IMEI (15-stellige Seriennummer) der Bedieneinheit im Rahmen des Auftrags anzugeben, welche am unteren Rand des Typenschilds zu finden ist. In der folgenden Tabelle sind die unterschiedlichen Versionen erläutert. Version Erklärung x000... -
Seite 13: Photoionisationsdetektor (Pid)
Beschreibung Status-LED Beschreibung Schnelles dreifa- Sensoreinheit identifiziert ches Blinken für Sensoreinheit ist verbunden und der Button Blinken im Mobile App Dash- board wurde gedrückt, um verbundene Sensoreinheit zu identifizieren. Schnelles Blinken Laden fehlerhaft Sensoreinheit ist ausgeschaltet und weist einen Ladefehler auf. Der Akku kann nicht geladen werden, z.B. - Seite 14 Beschreibung Moleküle (M) der zu untersuchenden Probe werden im Sensor durch die ultraviolette (UV) Strahlung, d.h. hochenergetische Photonen, einer Gasentladungs-Lampe ionisiert. Bei der Ionisation werden Elektronen (e) aus den Molekülen gelöst, welche von Elektroden im Detektor eingefangen werden. Hierdurch entsteht ein elektrischer Strom, dessen zeitlicher Verlauf vom Dräger X- pid gemessen und aufgezeichnet wird.
- Seite 15 Beschreibung Der zeitliche Verlauf des PID-Signals nach dem Beginn einer Injektion wird Chromatogramm genannt. Es zeigt zwei Signalmaxima („Peaks“), die jeweils durch mindestens einen in der untersuchten Probe enthaltenen Stoff hervorgerufen werden. Obwohl sich die Peaks überlagern, können sie durch die Datenanalyse des Dräger X-pid mathematisch voneinander getrennt und ausgewertet werden.
-
Seite 16: Messablauf
Beschreibung 3.2.3 Messablauf Beim Dräger X-pid 9x00 wird zwischen zwei Messmodi unterschieden: 1. dem kontinuierlichen, nicht-selektiven Messmodus Sucher und 2. dem diskontinuierlichen, selektiven Messmodus Analyse. Das Dräger X-pid 8x00 ist auf den Messmodus Analyse beschränkt. Nach Auslösung einer Analyse erfolgt die Injektion der Gasprobe in den Gaschromatographen für eine Sekunde. -
Seite 17: Datenanalyse
Beschreibung Die Abbildung zeigt den Gasfluss durch das Dräger X-pid xx00 während der kurzzeitigen Injektion der Probe für den Messmodus Analyse. Für eine Sekunde wird das Ventil (7) umgeschaltet, die Gasprobe durch den GC getragen und zeitversetzt am Analyse-PID detektiert. Das charakteristische Chromatogramm wird währenddessen aufgezeichnet. -
Seite 18: Verwendungszweck
Beschreibung Verwendungszweck Das Dräger X-pid 8500 ist ein tragbares Gasmessgerät für die diskontinuierliche Messung der Konzentration einzelner Gefahrstoffe im Messmodus Analyse in der Umgebungsluft am Arbeitsplatz und in explosionsgefährdeten Bereichen. Das Dräger X-pid 9000/9500 ist ein tragbares Gasmessgerät für die kontinuierliche Messung der Gesamtkonzentration mehrerer leichtflüchtiger organischer... -
Seite 19: Betrieb
Betrieb Betrieb Bedienkonzept Das Gasmessgerät wird durch die Mobile App gesteuert. Die Bedienung erfolgt primär über das Touch-Display und die Bedienelemente der Mobile App Benutzeroberfläche. Die physischen Tasten der Bedieneinheit sind optional einsetzbar. In der Mobile App gibt es fünf Menüpunkte, mit denen durch verschiedene Ansichten navigiert werden kann: –... -
Seite 20: Anzeigen
Betrieb Symbol Erklärung Zuklappen Menü öffnen Sortieren Vergleichen Importieren Exportieren Zurücksetzen Suchen Benutzerlevel herabsetzen Alle auswählen 4.2.2 Anzeigen Symbol Erklärung Messung/Funktionstest/Justierung/Frischluftjustierung Projektordner Konzentrationseinheit (ppm oder mg/m Stoff Analyseprogramme Justierprogramme Sprache Standort Dashboard Datum Farbschema Hilfe ® Dräger X-pid 8500/9000/9500... -
Seite 21: Gerätestatus
Betrieb 4.2.3 Gerätestatus Symbol Erklärung Akku Ladestatus Akku ladend Prozess läuft Fehler vorhanden Warnung vorhanden Gasmessgerät ein- oder ausschalten 4.3.1 Erstinbetriebnahme Wenn das Gasmessgerät zum ersten Mal eingeschaltet wird, sollten folgende Einrichtungsschritte beachtet und ggf. durchgeführt werden: – ggf. Sprachauswahl treffen. Weitere Informationen im folgenden Kapitel: „Sprache ändern“, Seite 45. -
Seite 22: Bedieneinheit Einschalten
Betrieb 4.3.4 Bedieneinheit einschalten 1. Power-Taste für 3 s gedrückt halten. Display wird aktiv und mehrere Logos erscheinen hintereinander. Display mit Uhrzeit erscheint. 2. Mit Finger nach oben wischen und Displaysperre lösen. Homescreen erscheint. Mobile Apps (Dräger App Store und Dräger X-pid xx00 Mobile App) sind sichtbar. -
Seite 23: Sensoreinheit Und Bedieneinheit Verbinden
Betrieb Beenden: 1. Auswahl-Taste der Bedieneinheit drücken. Fenster der verschiedenen aktiven Mobile Apps werden angezeigt. 2. Fenster für Mobile App nach rechts wischen. Mobile App wurde beendet. HINWEIS Es ist nicht notwendig, die Mobile App nach dem Betrieb des Gasmessgeräts zu schließen oder zu beenden. -
Seite 24: Benutzerlevel
Betrieb Benutzerlevel Die Mobile App verfügt über zwei Benutzerlevel. Benutzerlevel 0 bedeutet, dass der Benutzer nicht angemeldet ist und er ausschließlich die Standard-Funktionen erreicht. Benutzerlevel 1 ist nach Eingabe eines Kennworts erreichbar und ermöglicht den Zugang zu den Menüpunkten Justieren und Einstellungen für das Gasmessgerät. -
Seite 25: Vorbereitungen Für Den Betrieb
Betrieb Auf der Ansicht Benutzerlevel kann das Benutzerlevel durch Eingabe des Kennworts erhöht werden. Diese Ansicht erscheint ebenfalls, wenn der Nutzer eine Aktion ausführen möchte, die sein Benutzerlevel nicht erlaubt (zum Beispiel beim Öffnen der Ansicht Justieren mit Benutzerlevel 0). Eine Berechtigung kann dann schneller erteilt werden. -
Seite 26: Gerätezustände
Betrieb 2. Hinweise in der Mobile App beachten. 3. Einlaufphase, Aufwärmphase und Temperaturstabilisierung abwarten (Weitere Informationen im folgenden Abschnitt: „Gerätezustände“, Seite 26.). 4. Sicherstellen, dass beide Gaseintrittsöffnungen und die Gasaustrittsöffnung an der Sensoreinheit nicht verdeckt oder verschmutzt sind. 5. Sicherstellen, dass der Wasser- und Staubfilter montiert und nicht verdeckt oder verschmutzt ist. -
Seite 27: Spülphase
Betrieb sein, damit die Einlaufphase beginnt und abläuft. Nach einem kurzzeitigen Ausschalten und erneutem Einschalten der Sensoreinheit ist die Einlaufphase ebenfalls notwendig, um sicherzustellen, dass die PIDs die maximale Empfindlichkeit und Stabilität erreichen. 4.6.2 Spülphase Die Spülphase dient dem Spülen des GC am Ende der Einlaufphase, nach Analysen, nach Abbruch einer Analyse oder einer Justierung und nach Beendigung des Ruhezustands. -
Seite 28: Temperaturstabilisierung
Betrieb 4.6.4 Temperaturstabilisierung Die Temperaturstabilisierung dient dazu, die GC-Betriebstemperatur zu stabilisieren, wenn diese zuvor zu niedrig (z. B. nach der Aufwärmphase) oder zu hoch war. Die Temperaturstabilisierung beträgt typischerweise 2 bis 3 min. HINWEIS Temperaturüberschreitung Sollte die Außentemperatur +40 °C überschreiten und in der Folge auch der GC die Betriebstemperatur von +40 °C überschreiten, wird in der Benutzeroberfläche ebenfalls die Temperaturstabilisierung angezeigt. -
Seite 29: Messen
Betrieb Messen 4.7.1 Messmodus Sucher (nur Dräger X-pid 9x00) Der "Sucher" ist eine Breitbandmessung zur Vorprüfung und Lokalisierung von Messstellen. Er ermöglicht eine kontinuierliche und direktanzeigende Messung der Gesamtkonzentration aller vorliegenden leichtflüchtigen organischen Verbindungen (VOC) mit einer Ionisierungsenergie von weniger als 10,6 eV (Photoionisationsdetektor, kurz PID mit 10,6 eV UV-Strahlung) ohne Berücksichtigung individueller Responsefaktoren. -
Seite 30: Messmodus Analyse
Betrieb – Vorprüfung, ob überhaupt VOC in der Umgebungsluft vorhanden sind. – Lokalisierung von Messstellen für Messmodus Analyse. – Orientierende Messungen. Die beschriebene Limitierung gilt auch für Einzel-PID-Messgeräte, da sie durch die eingesetzte Technologie bedingt ist. Weitere Informationen im folgenden Kapitel: „Funktionsbeschreibung“, Seite 13. - Seite 31 Betrieb Parameter Wertebereich Analysedauer Dauer der Aufzeichnung des GC-PID-Signals nach Injektion. Die Analysedauer ist durch den Zielstoff mit der höchsten Retentionszeit nach unten beschränkt und wird automatisch kalkuliert. Die maximal einstell- bare Analysedauer beträgt 10 min. Spüldauer Dauer der Spülphase, die mit steigender Analyse- dauer sinkt.
- Seite 32 Betrieb Information Erklärung Zielstoffe Konzentrationen der gefundenen Zielstoffe. Wird ein Stoff nicht zugeordnet, wird 0,00 ppm angezeigt. Tat- sächlich liegt die Konzentration unterhalb der Nach- weisgrenze des jeweiligen Stoffes. Kann die Analyse nicht abgeschlossen werden (z. B. bei manuellem Abbruch), wird N/A statt des Konzentrationswerts angezeigt.
-
Seite 33: Messungen Speichern Und Löschen
Betrieb Serienanalysen Serienanalysen werden von Analyseprogrammen gestartet, die mit einer Anzahl der Wiederholungen von >2 erstellt wurden. Serienanalysen sind nicht standardmäßig eingerichtet. Sie können erstellt werden. (Weitere Informationen im folgenden Abschnitt: „Analyseprogramme anpassen“, Seite 44. Programmablauf Serienanalyse – Programmablauf wie Einzelanalyse. Anschließend: –... -
Seite 34: Messungen Exportieren Und Importieren
Betrieb Erfolgreiche Justierungen und beim Dräger X-pid 9x00 Frischluftjustierungen werden automatisch gespeichert. 4.7.4 Messungen exportieren und importieren Das Exportieren von gespeicherten Messungen, Funktionstests und Justierungen sowie das Importieren von vorher exportierten Messungen, Funktionstests und Justierungen ist möglich. Für Frischluftjustierungen besteht beim Dräger X-pid 9x00 keine Möglichkeit diese zu exportieren und folglich auch nicht Frischluftjustierungen zu importieren. -
Seite 35: Funktionstest Durchführen
Betrieb VORSICHT Gesundheitsgefahr! Werden Zielstoffe von Zubehör absorbiert, führt dies zu falsch negativen Ergebnissen, d. h. einer reduzierten, angezeigten Konzentration des Zielstoffes. Trotz niedrigerer, angezeigter Konzentration oder Anzeige von 0,00 ppm könnte ein Zielstoff bei Verwendung von absorbierendem Zubehör in der Probe vorhanden sein und eine Gesundheitsgefahr darstellen. - Seite 36 Betrieb Voraussetzungen Funktionstest mit Ersatzgas (Standard): – Geeignete Prüfgasflasche mit Standard-Regulierventil 0,5 mL min Begasungsadapter sind vorhanden. – Die Sensoreinheit ist betriebsbereit. 1. Prüfgasflasche über Begasungsadapter mit Sensoreinheit verbinden. Der Wasser- und Staubfilter muss angebracht sein. 2. Funktionstest auf Ansicht Justieren starten. 3.
-
Seite 37: Funktionstest Mit Zielstoff (Nicht Ersatzgas)
Betrieb Benennung und Beschreibung Bestellnr. Kalibriergas Isobuten und Toluol 6814046 58 L Gas, Isobuten 10,0 ppm, Toluol 10,0 ppm in N 4.9.2 Funktionstest mit Zielstoff (nicht Ersatzgas) Alternativ zu Ersatzgas kann der Funktionstest durch eine Gasmischung, die den Zielstoff oder die Zielstoffe enthält, durchgeführt werden. Voraussetzungen für Funktionstest mit Zielstoff (nicht Ersatzgas): –... -
Seite 38: Justierung Durchführen
Betrieb Benennung und Beschreibung Bestellnr. Kalibriergas Benzol 6814050 58 L Gas, Benzol 5,0 ppm in N 4.10 Justierung durchführen Eine Justierung gleicht Schwankungen der Konzentrationsberechnung und Stoffzuordnung in definierten Grenzen aus. Messgerätefehler können dazu führen, dass eine Justierung nicht möglich ist. Beim Dräger X-pid 8x00 wird der Messmodus Analyse bei einer Justierung angepasst. - Seite 39 Betrieb Justierungen werden automatisch gespeichert und können im Archiv eingesehen werden. Folgende Informationen werden angegeben: Angezeigte Information Erläuterung Sensitivität Sucher-Faktor Faktor zur Konzentrationsberechnung im Messmodus (nur Dräger X-pid 9x00) Sucher, der die Sensitivität des Sucher-PID justiert. Sucher Ermittelte Sensitivität des Sucher-PID in Prozent; (nur Dräger X-pid 9x00) muss zwischen 25 und 300 % liegen, damit die Justie- rung erfolgreich ist.
-
Seite 40: Frischluftjustierung Durchführen
Betrieb Angezeigte Information Erläuterung Messung 1 Messungen und ihr Standort werden nur angezeigt, sofern die Justierung mit der aktuellen Bedieneinheit Messung 2 durchgeführt wurde. Wurde die Justierung der Sensor- einheit nicht mit der aktuellen Bedieneinheit durchge- führt, werden nur die oberen Informationen, aber nicht die Messungen und der Standort angezeigt;... -
Seite 41: Stoffe Anpassen
Betrieb Gelöschte Messungen, Funktionstests, Justierungen und Frischluftjustierungen können nach dem Löschen nicht wiederhergestellt werden. Ein regelmäßiges Exportieren der Messungen und Sicherung auf einem anderen Speichermedium ist deshalb empfohlen. Messungen können in der Ansicht Archiv über die Blue Bar zum Vergleichen ) ausgewählt werden. -
Seite 42: Stoffe Qualifizieren Und Stoffzuordnung Korrigieren
Betrieb Kapitel: „Stoffe qualifizieren und Stoffzuordnung korrigieren“, Seite 42. Eine Qualifizierung für Stoffe erfolgt über das Eintragen der Werte für Retentionszeit und Retentionszeit Delta. Qualifizierte Stoffe werden in qualifizierte und zusätzlich quantifizierte Zielstoffe unterschieden. Zielstoffe Erklärung Farbcodierung Qualifizierte Stoffe Konzentrationsberechnung erfolgt über gelb vereinfachte Annahmen ohne hohen Anspruch auf Genauigkeit. -
Seite 43: Stoffe Quantifizieren Und Konzentrationsberechnung Korrigieren
Betrieb Retentionszeit ermitteln Durch Testmessungen an einer bekannten Probe mit dem zu qualifizierenden Stoff kann die Retentionszeit experimentell ermittelt werden. Mindestens drei Analysen durchführen und einen Mittelwert als erwartete Retentionszeit verwenden. Als Retentionszeit Delta kann standardmäßig 7,5 % der Retentionszeit oder maximal 3,33 Sekunden eingetragen werden. -
Seite 44: Analyseprogramme Anpassen
Betrieb Stoffe quantifizieren: 1. Justierung durchführen. 2. Ansicht Einstellungen öffnen. 3. Kennwort eingeben. 4. Zum Bereich Stoffe scrollen und auswählen. 5. Zu korrigierenden Stoff auswählen (Suche nach Name und CAS-Nummer möglich). 6. GC Responsefaktor eingeben. Gültigkeit des GC Responsefaktors Der GC Responsefaktor wird stoffspezifisch bei einer bestimmten Konzentration ermittelt und ist folglich nur für diese Konzentration genau. -
Seite 45: Justierprogramme Anpassen
Betrieb 6. Name eingeben. 7. Zielstoffe wählen. 8. Wiederholungen festlegen (bei Serienanalysen auch Wartedauer festlegen). 9. Analysedauer festlegen (Spüldauer wird automatisch berechnet). 10.Erstellen/Speichern wählen. 11. Neues/Geändertes Analyseprogramm ist in der Ansicht Messen sichtbar. Analyseprogramm löschen: 1. Ansicht Einstellungen öffnen. 2. Kennwort eingeben. 3. -
Seite 46: Kennwort Ändern
Betrieb 4.16.2 Kennwort ändern 1. Ansicht Einstellungen öffnen. 2. Kennwort eingeben. 3. Zum Bereich Kennwort scrollen. 4. Neues Kennwort vergeben. Wurde das Kennwort vergessen, an den Service von Dräger zur Wiederherstellung wenden. 4.16.3 Standort speichern 1. Ansicht Einstellungen öffnen. 2. Kennwort eingeben. 3. - Seite 47 Betrieb Empfehlung Konzentrationseinheit Da zur Berechnung von Konzentrationen in den Einheiten mg/m zusätzliche Annahmen getroffen werden müssen, wird eine Messung in der Konzentrationseinheit ppm empfohlen. Das Gasmessgerät ist für die Verwendung der Konzentrationseinheit ppm spezifiziert. ® Dräger X-pid 8500/9000/9500...
-
Seite 48: Störungsbeseitigung
Störungsbeseitigung Störungsbeseitigung Wenn die folgenden Abhilfemaßnahmen nicht erfolgreich sind, Service von Dräger kontaktieren. Da die Fehlersuche- und Betrachtung oft aufwendig sind, sollte zunächst eine Fehlbedienung durch den Anwender ausgeschlossen werden. Weitere Informationen im folgenden Kapitel: „Häufige Fehlbedienung“, Seite 51 Fehler Fehler Ursache Abhilfe... -
Seite 49: Warnungen
Störungsbeseitigung Die mit den Fehlermeldungen verbundenen Defekte sind kritisch für die korrekte Funktionsweise des Gasmessgeräts. Die wesentlichen Funktionen des Dräger X- pid xx00 sind deshalb gesperrt. Code Fehlermeldung [X000 0000] Analyse-PID defekt. Bitte schalten Sie die Sensoreinheit aus und erneut [0X00 0000] Sucher-PID defekt. - Seite 50 Störungsbeseitigung Code Fehlermeldung [0000 1000] Gaseinlass ist blockiert. Bitte prüfen Sie mögliche Blockierungen. Die Sensoreinheit hat einen Druckabfall im Gaseinlass festgestellt. Dieser kann u.a. durch das Abknicken eines angebrachten Schlauches oder eines verstopf- ten Wasser- und Staubfilters verursacht werden. [0000 2000] Interne Gasflüsse fehlerhaft.
-
Seite 51: Häufige Fehlbedienung
Störungsbeseitigung Häufige Fehlbedienung Fehlbedienung Beschreibung Falsches Ventil Prüfgasflasche darf nur mit einem Regulierventil mit 0,5 l/min konstantem Fluss verwendet werden. Bedarfsdruckregler oder Trigger-Ventile führen zu feh- lerhaften Funktionstests und Justierungen. Kein Begasungsadapter Das Regulierventil darf nicht direkt per Schlauch mit dem Einlass der Sensoreinheit verbunden werden. -
Seite 52: Wartung
Wartung Wartung WARNUNG Gesundheitsgefahr! Prüfgas kann durch Einatmen Gesundheitsschäden verursachen. ► Prüfgas nicht einatmen. Gefahrenhinweise der entsprechenden Sicherheits- Datenblätter sowie Gebrauchsanweisung des Gasmessgerätes beachten! Für die Festlegung der Justierintervalle länderspezifische Bestimmungen beachten. Instandhaltungsintervalle Prüfung Intervall Inspektionen und Wartungen durch Alle 12 Monate Fachleute. -
Seite 53: Wasser- Und Staubfilter Wechseln
Wartung Die Ladezeit beträgt typisch 5 Stunden von Entladung bis vollständiger Ladung. Gerät nie lange (max. 2 Monate) ohne Energieversorgung lagern, um eine Tiefentladung des Akkus zu vermeiden. Wasser- und Staubfilter wechseln – Bei Verschmutzung oder Verstopfung, Wasser- und Staubfilter wechseln. –... -
Seite 54: Internetverbindung Herstellen
Wartung ● Sensoreinheit mit einem Tuch abtrocknen. Internetverbindung herstellen 1. Android-Dropdown-Menü öffnen durch “Herunterziehen” von ganz oben am Bildschirmrand. 2. WLAN wählen. 3. Netzwerk wählen und ggf. Kennwort eingeben. Internetverbindung wird hergestellt. Alternativ kann eine SIM-Karte in die Bedieneinheit eingelegt und eine Internetverbindung über das Mobilfunknetz hergestellt werden. - Seite 55 Wartung 4. Zahnrad neben der Seriennummer anklicken, zu der die Koppelung gelöscht werden soll. 5. Entfernen wählen. Koppelung (engl. Pairing) auf Sensoreinheit löschen: 1. Sensoreinheit einschalten. 2. Direkt nach dem Einschalten so lange die Ein-/Aus-Taste schnell hintereinander drücken, bis Status-LED kurzzeitig schnell hintereinander aufleuchtet. ®...
-
Seite 56: Geräteeinstellungen
Geräteeinstellungen Geräteeinstellungen Geräte- und Sensoreinstellungen Einstellungen betreffend die Gaschromatographie und die Photoionisationsdetektoren sind nicht anpassbar. Stoffeinstellungen Die Stoffdatenbank besteht aus anpassbaren und nicht anpassbaren Werten für jeden Stoff. Weitere Informationen im folgenden Kapitel: „Stoffe anpassen“, Seite 41. Werkeinstellungen zurücksetzen wählen, um die Standardwerte für einen Stoff wiederherzustellen. -
Seite 57: Android-Einstellungen Anpassen
Geräteeinstellungen Beim Zurücksetzen der Werkeinstellungen für einen Stoff gehen alle manuell angepassten Werte verloren. Android-Einstellungen anpassen 1. Home-Taste der Bedieneinheit wählen. Homescreen wird angezeigt. 2. Auf schwarzen Hintergrund lange drücken. Dialog erscheint. 3. Systemeinstellungen wählen. Alle Android-Einstellungen sind sichtbar und Konfigurationen zu beispielsweise WLAN sind verfügbar. - Seite 58 Geräteeinstellungen In einigen Fällen ist das Mobile App Icon nicht direkt auf dem Homescreen sichtbar. – Auf dem Homescreen auf dem schwarzen Hintergrund mit dem Finger nach oben wischen. Es erscheinen alle eingeblendeten Mobile Apps auf weißem Hintergrund. – Durch langes Drücken auf ein Icon kann eine Verknüpfung erstellt und diese auf den Homescreen gezogen werden.
-
Seite 59: Transport
Transport Transport Die Sensoreinheit enthält Lithium-Batterien. Beim Transport, insbesondere beim Lufttransport der Sensoreinheit die entsprechenden Sicherheitsvorschriften für Lithium-Batterien einhalten. Sensoreinheit nicht bei unter -20 °C oder über +50 °C transportieren, da sie sonst beschädigt werden kann. HINWEIS Sicherheitshinweise der Bedieneinheit beachten! Die Sicherheitshinweise der Bedieneinheit beinhalten gesonderte Angaben zur Lagerung und müssen beachtet werden. -
Seite 60: Lagerung
Lagerung Lagerung – In trockener und schadstofffreier Umgebung lagern. – Dräger empfiehlt, die Sensoreinheit und die Bedieneinheit während der Lagerung zu laden. – Dräger empfiehlt, den Ladezustand der Energieversorgung spätestens alle 3 Wochen zu prüfen, wenn die Sensoreinheit oder die Bedieneinheit nicht geladen wird. -
Seite 61: Entsorgung
Entsorgung Entsorgung Dieses Produkt darf nicht als Siedlungsabfall entsorgt werden. Es ist daher mit dem nebenstehenden Symbol gekennzeichnet. Dräger nimmt dieses Produkt kostenlos zurück. Informationen dazu geben die nationalen Vertriebsorganisationen und Dräger. ® Dräger X-pid 8500/9000/9500... -
Seite 62: Technische Daten
Technische Daten Technische Daten 11.1 Übersicht Sensoreinheit Umweltbedingungen: bei Betrieb –10 bis +35 °C 700 bis 1300 hPa 10 bis 90 % (bis 95 % kurzzeitig) r. F Gebrauchslage beliebig Schutzart IP 54 Gaseintrittsöffnungen und die Gasaustrittsöffnung müs- sen vor Flüssigkeiten und Verunreinigungen geschützt werden. - Seite 63 Technische Daten Zielstoff CAS-Nummer Obere Grenze Xylol, o- 95-47-6 1,00 3,00 Xylol, p- 106-42-3 1,00 3,00 Weitere Zielstoffe sind beim Dräger X-pid x500 qualifiziert, aber nicht quantifiziert. Butanon, 2- 78-93-3 1,00 3,00 Ethylacetat 141-78-6 1,00 3,00 1) Konzentration, ab der ein Stoff nachgewiesen werden kann, d. h. der Sensor (PID) ein Signal ausgibt.
- Seite 64 Hersteller Dräger MSI GmbH Rohrstraße 32 D-58093 Hagen Deutschland +49 2331 9584-0 9033850 – GA 4639.000 de © Dräger Safety AG & Co. KGaA Ausgabe: 3 – 2019-01 (Ausgabe: 1 – 2018-04) Änderungen vorbehalten www.draeger.com...
