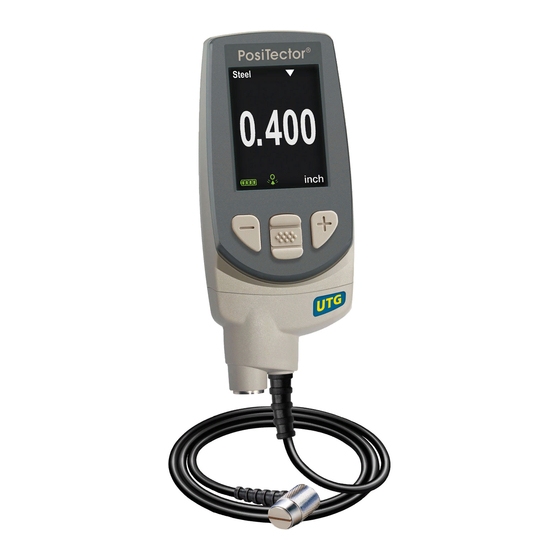

DeFelsko PosiTector UTG Gebrauchsanweisung

Ultraschalldickenmessgerät
Vorschau ausblenden Andere Handbücher für PosiTector UTG:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

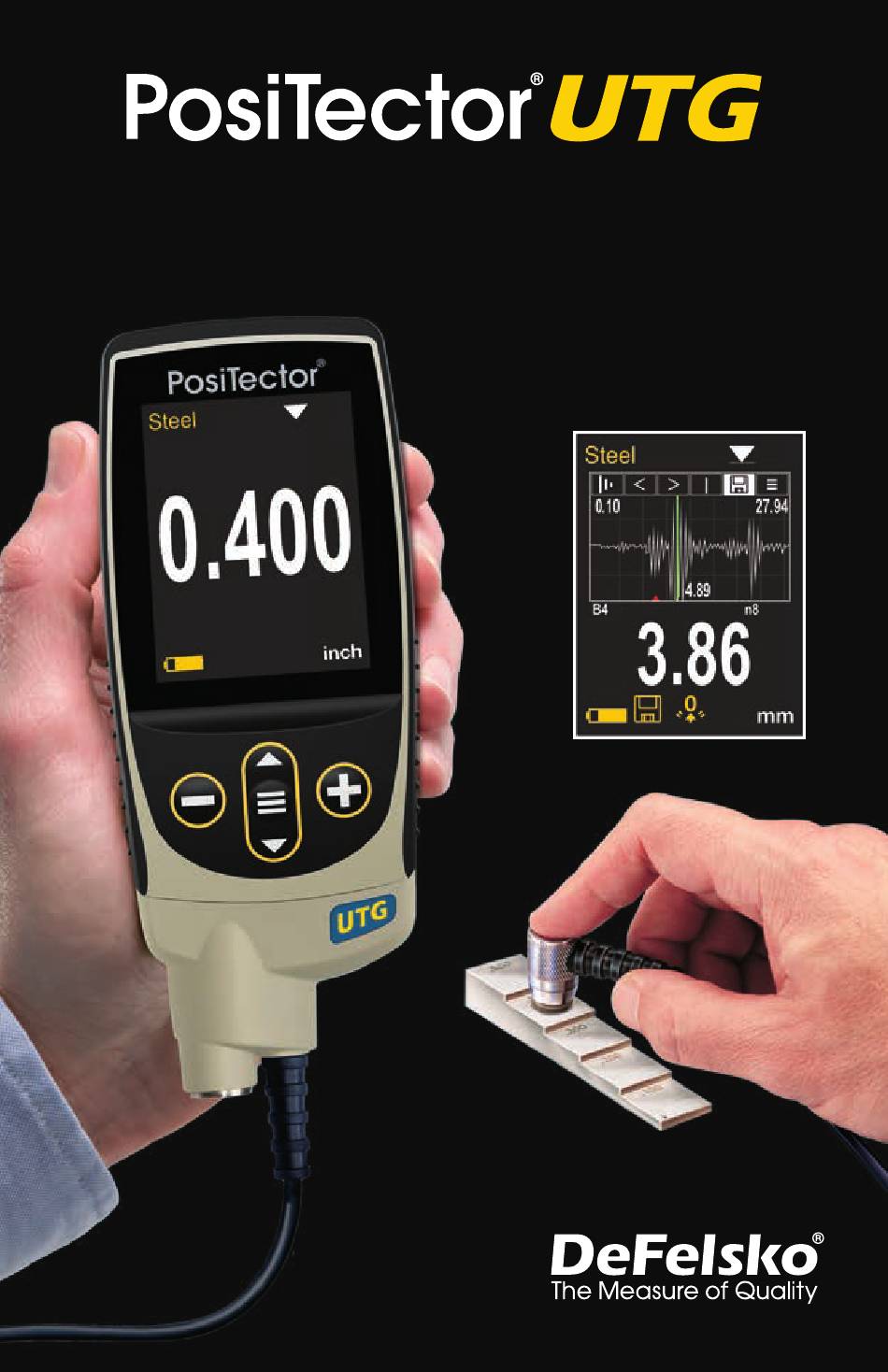

Ultrasonic Thickness Gage
Instruction Manual
Advanced model
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeFelsko PosiTector UTG

Inhaltszusammenfassung für DeFelsko PosiTector UTG

  • Seite 38 Ultrasonic Thickness Gage Gebrauchsanweisung Advanced modelle...
  • Seite 39 Einführung Einführung Schnellstart Zum Einschalten mittlere Navigationstaste drücken. Um die Batterielaufzeit zu erhöhen, geht das Gerät nach 5 Minuten in den Standby-Modus. Aus dem Standby startet das Gerät deutlich schneller, sehr praktisch, wenn sich zwischen unterschiedlichen Teilen oder Orten hin- und her bewegen.Nach 4 Stunden Inaktivität schaltet es sich vollständig aus.
  • Seite 40 Sie auf das oder drücken Sie die -Taste. Ein PDF- Dokument mit sämtlichen Informationen find- en Sie unter www.defelsko.com/help HINWEIS: Um auf dem neuesten Stand zu sein, aktualisieren Sie das Gerät regelmäßig. zeigt an, dass ein Untermenü existiert.
  • Seite 41 Wirbelstrom- und Ultraschall-Schichtdickensonden, Sonden zur Messung des Oberflächenprofils, klimatischer Parametern und Taupunkt, Härte, Salzgehalt und Ultraschall- Wanddicke. Weiterführende Informationen: www.defelsko.com/probes PosiTector UTG Sonden gibt es für die Wanddickenmessung verschiedenster Materialien: • PosiTector UTG CA / UTG C – Dual-Element, Einzelecho-...

  • Seite 42: Funktionsprinzip Von Ultraschall-Schichtdickensonden

    Materialien. PosiTector UTG CA: integrierte Sonde. Die Ausführung UTG C besitzt eine externe Sonde mit einem 1 m (3 ft.) langen Kabel. • PosiTector UTG CX - gleiche Spezifikationen wie UTG C, besitzt jedoch zusätzlich ein armiertes Edelstahlkabel sowie verstärkte Zugentlastungen für besonders raue Umgebungen.
  • Seite 43 Schallgeschwindigkeit als Metall. Daher erzeugt die Einzelechotechnik ein Dickenergebnis, das größer ist als die tat- sächliche, kombinierte Dicke von Beschichtung + Metall. PosiTector UTG M und UTG P im Mehrfachecho-Modus cccccc bestimmt die Dicke, indem es die Zeit zwischen mindestens drei aufeinanderfolgenden Rückwandechos misst.

  • Seite 44: Wie Wird Gemessen

    Anzeige und die Dickenmesswerte werden angezeigt. Während die Sonde mit der Oberfläche gekop- pelt ist, aktualisiert der PosiTector UTG fortlaufend die Anzeige. Das Messgerät erzeugt bei jeder Messung ein “Tick-Signal”. Das Signal kann in den Einstellungen deaktiviert werden (S. 13).

  • Seite 45: Oberflächenbeschaffenheit

    Sonde über eine Oberfläche gezogen wird. Auf glatten, unbeschichteten Metalloberflächen können die PosiTector UTG M und UTG P Sonden (im Mehrfachecho- Modus) möglicherweise gelegentlich nicht in der Lage sein, ein Messergebnis zu erzielen, auch wenn das “Kopplungssymbol”...

  • Seite 46: Menü Kalibrierung

    PosiTector UTG Sonden müssen in regelmäßigen Abständen „auf Null gesetzt“ werden, insbesondere nach einem Reset. Diese Maßnahme dient dazu, Messungenauigkeiten auszugleichen, die durch Verschleiß und Temperaturunterschiede verursacht werden. Um höchste Messgenauigkeit zu gewährleisten, setzen Sie die PosiTector UTG Sonde auf Null, sobald sich die Umgebungs- temperatur verändert.
  • Seite 47 Materials eingestellt wird. Die Proben sollten flach, glatt und so dick wie die größte zu erwartete Dicke des zu testenden Werkstücks sein. Das PosiTector UTG lässt vier einfache Einstellungen zu. Alle vier Methoden basieren auf der einfachen Voraussetzung der Einstellung der Schallgeschwindigkeit.
  • Seite 48 Dicke Die gebräuchlichste Einstellmethode ist die Messung eines Musters mit bekannter Dicke. Wählen Sie ein Referenznormal, das in der Materialzusammensetzung der beabsichtigten Anwendung relativ ähnlich ist. Um optimale Ergebnisse zu erzie- len, sollte die Dicke der Referenznormale gleich oder etwas größer als die des zu messenden Werkstücks sein.

  • Seite 49: Menü Setup

    Menü Setup Menü Setup Einheiten Auswahl der Masseinheit, Millimeter oder Inch wählbar. Reset Menü Zurücksetzen (Soft Reset) Funktion stellt die Werkseinstellungen wieder her und setzt das Gerät auf eine bekannte, werksseitige Originaleinstellung zurück. Folgendes passiert: - Alle Blöcke, gespeicherten Messungen, Abbildungen, Screenshots und Blocknamen werden gelöscht.
  • Seite 50 Fläche zu untersuchen, um die dünnste Stelle zu lokalisieren. Wenn Min Scan eingeschaltet ist, misst die PosiTector UTG Sonde kontinuierlich und speichert die Werte Minimaldicke und Maximaldicke, sobald die Sonde angehoben wird – ideal zur schnellen Untersuchung großer Flächen.

  • Seite 51: Menü Statistik

    Tick-Signal Als Standard ist eingestellt , dass das Gerät bei jeder Messung ein akustisches „Tick“-Signal von sich gibt. (Deaktivierbar). Lautstärke des internen Lautsprechers (möglich sind: „AUS“, „Niedrig (LEISE)“, „Mittel“ und „Hoch (LAUT)“. Rotation aus Ausschalten der automatischen Drehung der Anzeige auf dem Display.

  • Seite 52: Menü Speicher

    Messwerte die vom Benutzer vorgegebenen Grenzwerte über- oder unterschreiten. Menü Speicher Menü Speicher Das PosiTector UTG besitzt einen internen Speicher für Messdaten. Die Messwerte können sowohl auf dem PosiTector UTG als auch auf einem PC / Mac, Tablet oder Smartphone betrachtet bzw. heruntergeladen synchronisiert werden.

  • Seite 53: Zugriff Auf Gespeicherte Messdaten

    Smartphone / Tablet aus von unterwegs professionelle Berichte als PDF zu erstellen, zu speichern und über das Share Sheet zu teilen! Zusätzlich lassen sich Fotos und Notizen hinzufügen. Weiterführende Informationen unter www.defelsko.com/posisoft Verbindung WiFi (Nur Advanced-Modelle) Ermöglicht eine Verbindung mit Ihrem lokalen drahtlosen Netzwerk oder mobilen Hotspot.
  • Seite 54 Sie gespeicherte Messwerte in die PC/Mac-Software PosiSoft Desktop importieren möchten (S. 15). HINWEIS: Wenn das PosiTector UTG per USB-C-Kabel verbunden ist, wird es auf diesem Wege mit Strom versorgt. Die Batterien werden in diesem Fall nicht entladen und das Gerät bleibt dauerhaft eingeschaltet.
  • Seite 55 synchronisieren. Zusätzliche Messwerte, die dem Speicher hinzugefügt werden, während der Anschluss besteht, werden erst synchronisiert, wenn das USB-Kabel getrennt und erneut angeschlossen wird oder wenn die Option Synchro gewählt wird. PosiTector-Geräte, die mit einem WLAN verbunden sind, starten automatisch bei jedem Einschalten eine Synchronisation. HINWEIS: Bluetooth Smart (Nur Advanced-Modelle)
  • Seite 56 Computer gesendet, analog zu Eingaben auf einer Tastatur + RETURN. Aktualisieren Stellen Sie fest, ob ein Software-Update für Ihr Messgerät vorhanden ist. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen gründlicheren Reset [Hard-Reset] (S. 11) durch. Dabei...

  • Seite 57: Rücksendung Zur Reparatur

    Corporation weder insgesamt noch in Teilen in irgendeiner Weise vervielfältigt oder weitergegeben wer- den. DeFelsko, PosiTector, und PosiSoft sind in den USA und anderen Ländern eingetragene Warenzeichen der DeFelsko Corporation. Alle anderen Marken- und Produktnamen sind Marken oder eingetragene Marken der jeweiligen Besitzer.
