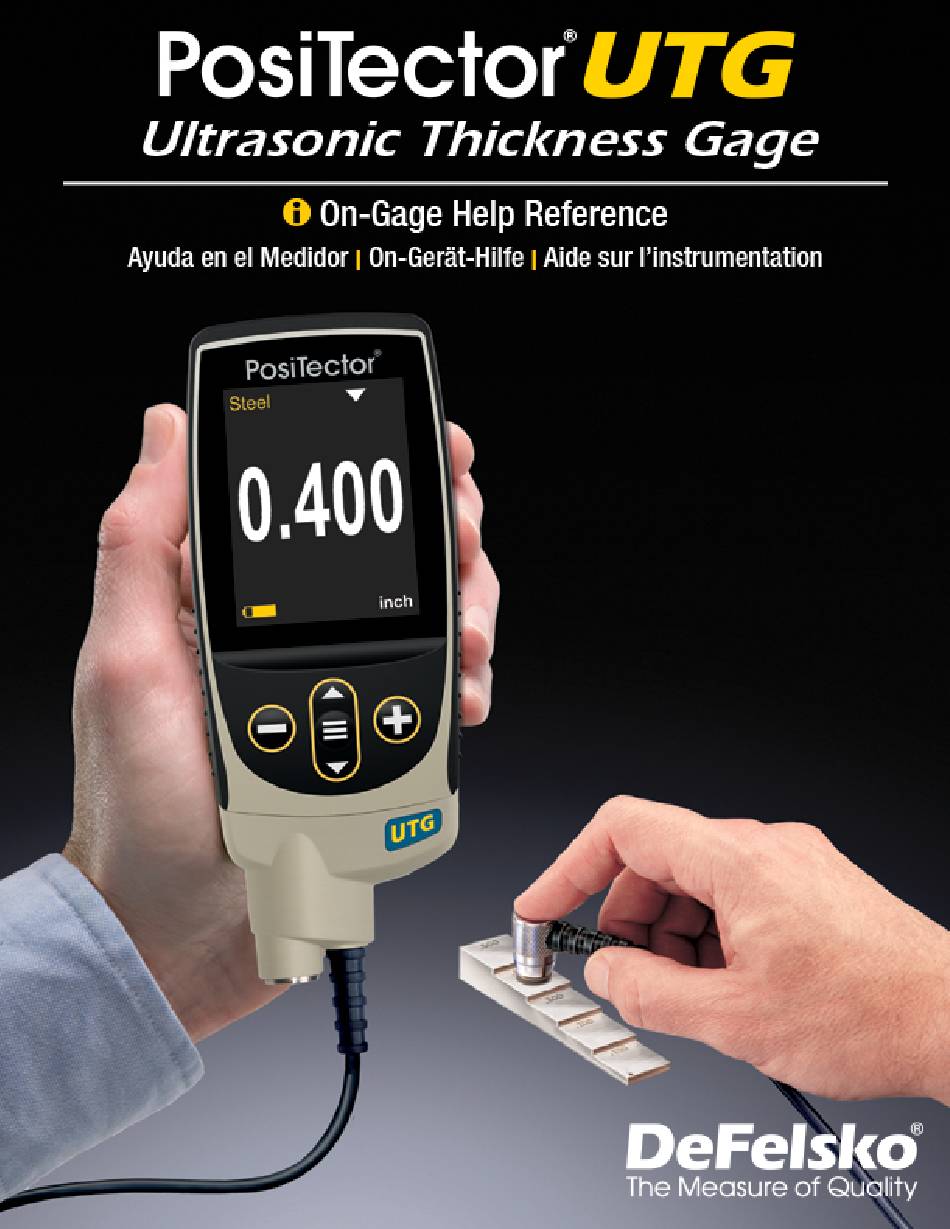

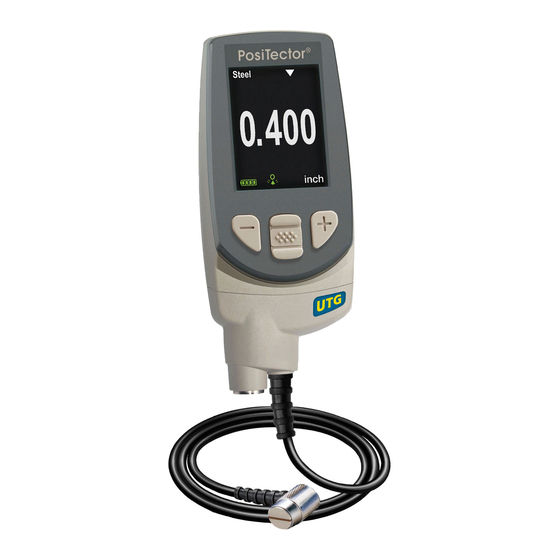

DeFelsko PosiTector UTG Bedienungsanleitung
Ultrasonic thickness gage
Vorschau ausblenden
Andere Handbücher für PosiTector UTG:
- Kurzanleitung (54 Seiten) ,
- Kurzanleitung (71 Seiten) ,
- Gebrauchsanweisung (77 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DeFelsko PosiTector UTG
Inhaltszusammenfassung für DeFelsko PosiTector UTG
-
Seite 2: Einführung
PDF herunterladen. Bitte halten Sie Ihr Messgerät durch Softwareupdates auf dem neusten Stand. Regelmäßige Softwareupdates sorgen neben erhöhter Stabilität und eventuell neuen Funktionen des Geräts auch dafür, dass alle Hilfetexte stets aktuell sind. Weitere Informationen zu Updates finden Sie hier: www.defelsko.com/updates. -
Seite 3: Inhaltsverzeichnis
Contents Speicher ........................Anzeigen ........................ Speicher AUS ......................Speicher EIN ......................Lösche Speicher ....................Statistik ........................Statistik ........................Löschen ......................... HiLo-Alarm ......................Kalibriereinstellungen ....................Nullsetzung ......................Material ........................Kal zurücksetzen ....................2-Punkt ........................Kal Sperre ......................Geschwindigkeit ..................... Dicke ........................Einrichtung ........................ -
Seite 4: Speicher
Speicher Der PosiTector UTG Standard hat einen internen Speicher zur Aufzeichnung von 1000 Messungen in einem Block. Gespeicherte Messwerte können am Display des PosiTector UTG betrachtet werden und Sie können darauf über einen Computer zugreifen. Alle gespeicherten Messwerte werden mit Datum und Uhrzeit versehen. -
Seite 5: Statistik
Statistik Menüpunkt zur Konfiguration des Statistik- und HiLo-Alarm-Modus. Statistik Im Statistik-Modus wird folgendes kontinuierlich aktualisiert und angezeigt: Mittel, Standardabweichung, Min/Max Dicke und Anzahl der Messungen. Wenn Statistik ausgewählt ist, erscheint das entsprechende Statistik-Icon und eine statistische Zusammenfassung erscheint auf dem Display. Entfernen Sie die letzte Messung aus der Zusammenfassung, indem Sie die Taste (-) drücken. -
Seite 6: Kalibriereinstellungen
Die Justierung oder Kalibrierungsanpassung ist der Vorgang des Abgleichens der Dickenmesswerte des Messgeräts mit denen einer bekannten Referenzprobe. Nullsetzung PosiTector UTG Sonden müssen in regelmäßigen Abständen „auf Null gesetzt“ werden, insbesondere nach einem Zurücksetzen (Reset) des Gerätes. Diese Page 4... -
Seite 7: Material
Kopplungsmittel ist. 2. Tragen Sie einen einzelnen Tropfen Kopplungsmittel auf den Kalibrierblock (nur PosiTector UTG CA) bzw. die Nullplatte auf, die sich an der Unterseite des Sondenanschlußes befindet. Auf keinen Fall Kopplungsmittel direkt auf die Sondenfläche auftragen! 3. -
Seite 8: Kal Sperre
2. Heben Sie die Sonde an passen Sie sie durch Drücken von nach unten (-) oder nach oben (+) an die Referenzdicke an. 3. Drücken Sie die mittlere Navigationstaste, sobald die zu erwartende Schichtdicke erreicht ist. 4. Messen Sie das dickere der beiden Referenznormale. 5. - Seite 9 3. Heben Sie die Sonde an und stellen Sie sie durch Drücken von nach unten (-) oder oben (+) ein, um die Referenzdicke anzupassen. 4. Drücken Sie OK, um die Einstellung zu speichern und den Vorgang zu beenden. Page 7...
-
Seite 10: Einrichtung
Einrichtung Legen Sie Konfigurationsoptionen für das Messgerät fest. Uhrzeit & Datum einstellen Alle Messungen werden beim Speichern mit Datums- und Zeitstempel (24-Stunden-Format) versehen. Es ist daher wichtig, sowohl das Datum als auch die Uhrzeit über diesen Menüpunkt aktuell zu halten. Verwenden Sie die Tasten Auf und Ab zum Scrollen und die Tasten (-) und (+) zum Einstellen des Wertes. -
Seite 11: Einheiten
Fläche zu untersuchen, um die dünnste Stelle zu lokalisieren. Wenn Min Scan eingeschaltet ist, misst die PosiTector UTG Sonde kontinuierlich und speichert die Werte Minimaldicke und Maximaldicke, sobald die Sonde angehoben wird – ideal zur schnellen Untersuchung großer Flächen. -
Seite 12: Batterietyp
Während des Scanvorgangs kann sich die Sonde physisch vom Material entkoppeln, d.h. physisch vom Material getrennt werden, entweder aufgrund der rauen und/oder schuppigen Oberfläche des Materials oder aufgrund der Bedienung durch den Benutzer. Vermeiden Sie dies durch die Verwendung der Smart Couple-Funktion. Batterietyp Wählt den im Messgerät verwendeten Batterietyp aus „Alkali“, „Lithium“... -
Seite 13: Touch
Sonde physisch an das Material gekoppelt wird. Der Benutzer kann sich daher auf das Material selbst und nicht auf das Instrument konzentrieren oder er kann sich stärker auf die auf dem Display angezeigten Messergebnisse konzentrieren. Darüber hinaus bietet es eine höhere Genauigkeit und ein schnelleres Scannen, da der Benutzer nicht zwischen verschiedenen Scanvorgängen anhalten und aufzeichnen muss. -
Seite 14: Tick-Signal
Aus Sicherheitsgründen ist ein Registrierungscode erforderlich, um das Messgerät zu Ihrem kostenlosen PosiSoft.net-Konto hinzuzufügen. Tick-Signal Als Standard ist eingestellt, dass das Gerät bei jeder Messung ein akustisches „Tick“-Signal von sich gibt. Sie können dieses Signal deaktivieren. Page 12... -
Seite 15: Verbindungen
Verbindungen Verbindungseinstellungen ihres Gerätes. Schließen Sie das PosiTector mit dem mitgelieferten USB-C-Kabel an einen PC/Mac an, um auf gespeicherte Messwerte und Grafiken zuzugreifen und diese auszudrucken. Zum öffnen der gespeicherten Messwerte und Grafiken benötigen Sie lediglich einen Webbrowser oder Filer Explorer wie Windows Explorer oder Finder beim Mac oder Sie benutzen PosiSoft Desktop dazu. -
Seite 16: Json Files
HINWEIS: Im angeschlossenen Zustand erfolgt die Stromversorgung über das mitgelieferte USB-C-Kabel. Die Batterien werden in diesem Fall nicht entladen und das Gerät bleibt dauerhaft eingeschaltet. JSON Files Wenn JSON Files eingeschaltet ist (Standard), stehen JSON-Dateien per PosiSoft USB-Drive zur Verfügung. Die Dateien können in Datenbanken und kundenspezifische Softwareanwendungen importiert werden. - Seite 17 Um ein Software-Update durchzuführen, muss das Gerät mit dem einem Computer mit aktiver Internetverbindung verbunden sein, auf dem die Software PosiSoft Desktop ausgeführt wird. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen vollständigen Reset [Hard-Reset] durch. Dabei werden gespeicherte Messwerte aus dem Speicher gelöscht!
-
Seite 18: Hilfe
Sie auf das (i) oder drücken Sie die (+)-Taste. Um auf dem neuesten Stand zu sein, führen Sie regelmäßig Updates Sie das Gerät durch. Ein PDF Dokument mit sämtlichen Informationen finden Sie unter www.defelsko.com/help Menü Schalten Sie das Gerät ein und drücken Sie die mittlere Navigationstaste, um ins Menü... -
Seite 19: Ausschalten
Ausschalten Um die Batterielaufzeit zu erhöhen, geht das Gerät nach 5 Minuten and enter Sleep Mode. Aus dem Standby startet das Gerät deutlich schneller, sehr praktisch, wenn Sie sich zwischen unterschiedlichen Teilen oder Orten hin- und her bewegen.Nach 4 Stunden Inaktivität schaltet es sich vollständig aus. Alternativ können Sie es manuell ausschalten, indem Sie „Ausschalten“...
