• PosiTector UTG P – sonde à simple élément avec modes
simple ou multi-echos automatique en fonction du type de
matériau, de son épaisseur, de la présence ou non de
revêtement. Cette sonde est idéale pour la mesure à haute
résolution de plastics fins et de métaux.
Sondes de mesure d'épaisseur par Ultrasons –
Les sondes PosiTector UTG transmettent une impulsion ultra-
sonique dans le matériau à mesurer. Cette impulsion traverse le
matériau. Quand elle rencontre une interface comme de l'air (paroi
arrière) ou un autre matériau, l'impulsion est réfléchie vers la sonde.
Le temps nécessaire à la propagation de l'impulsion à tra- vers le
matériau est mesuré par l'instrument, et indiqué par t 1 et t 2 ci-
dessous.
Toutes les sondes PosiTector UTG déterminent l'épaisseur en
mesurant les temps t 1 (sans revêtement) ou t 2 (avec revêtement),
en les divisant par deux puis en multipliant par la vitesse du son dans
le matériau (dans l'exemple ci-dessous: acier) [UTG M et UTG P
mode single-echo mode seulement
Pour les matériaux non revêtus, t
l'épaisseur du matériau. Lorsqu'un matériau est revêtu, le temps
de propagation est augmenté et indiqué sous t
Des revêtements comme la peinture ont une vitesse du son plus
lente que celle du métal. Ainsi, la technique simple écho induit
une épaisseur résultante supérieure à celle de l'épaisseur du
revêtement et du métal combinés.

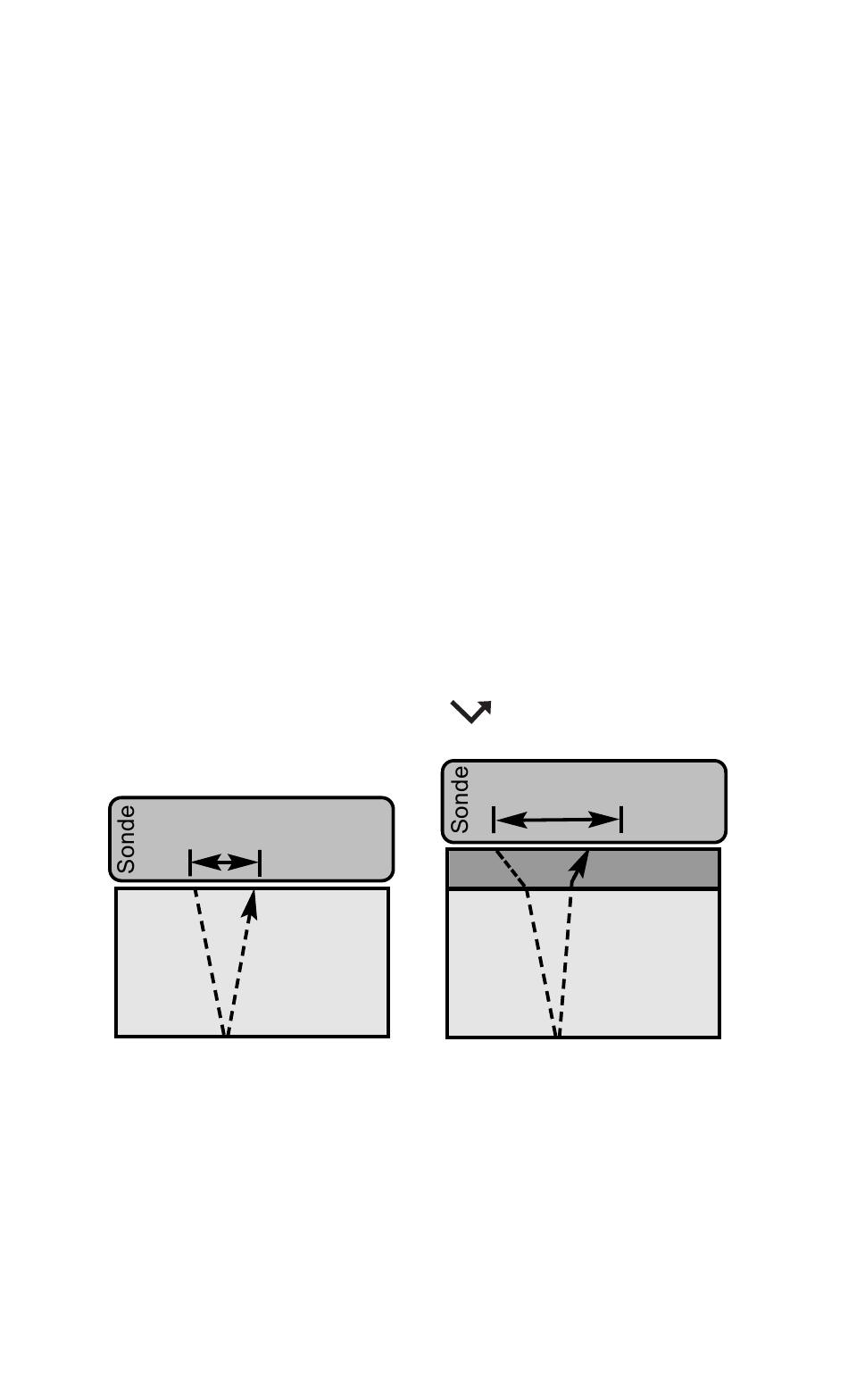

Théorie de fonctionnement
t
1
acier
Figure 1
Voir Figure 1.
t
2
t
2
est directement lié à
1
4
revêtement
acier
>
t
1
.
2
