- Seite 1 Replica Tape Reader Instruction Manual v. 1.0...
-
Seite 3: Inhaltsverzeichnis
Table of Contents Introduction Standard Models Quick Start Advanced Models PosiTector Body Annotate Probes Display Certification Summaries Press-O-Film Replica Tape Screen Capture How to Measure Save SDF Cleaning the Probe Accessing Stored Opening (Anvils) Measurement Data Calibration & Verification PosiSoft.net of Accuracy PosiSoft 4.0 Desktop Software 24 Menu Operation... -
Seite 4: Introduction

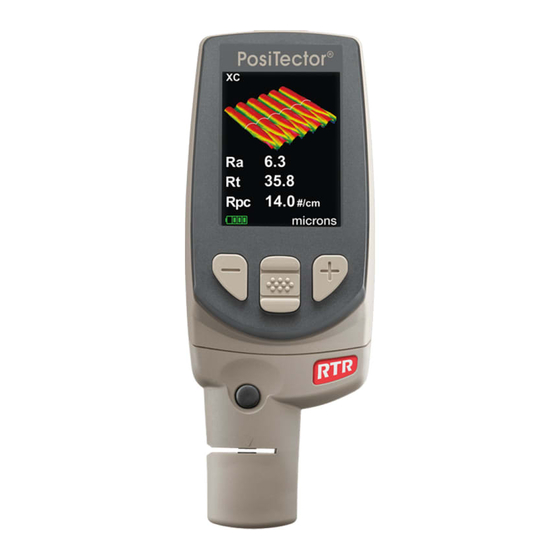

Introduction The PosiTector Replica Tape Reader (RTR-3D) is a hand-held electronic instrument that measures burnished Testex Press-O- Film replica tape and uses a light intensity versus thickness algorithm to produce three-dimensional (3D) images of the replicated surface. Images generated within the gage are analyzed to produce 2D and 3D parameters that represent specific characteristics of a surface. -
Seite 5: Positector Body
Typical Display Tape Grade By Default, the PosiTector RTR-3D displays a three- 3D Image dimensional (3D) image of the replicated surface, H Linearized Areal Peak Spd, Ra and Sa parameters. Peak Height Density Displayed parameters and Roughness Roughness images may be modified from Average 3D Average 2D the Analysis Setup (pg. -
Seite 6: Probes
For organizations with re-certification requirements, instruments may be returned at regular intervals for calibration. DeFelsko recommends that customers establish calibration intervals based upon their own experience and work environment. Based on our product knowledge, data and customer feedback, a one year calibration interval from either the date of calibration, date of purchase, or date of receipt is a typical starting point. -
Seite 7: Press-O-Film Replica Tape
Press-O-Film Replica Tape Press-O-Film provides a simple way to obtain an impression of a surface for analysis. It consists of a layer of crushable plastic micro foam affixed to a 50.8 µm (2 mils) incompressible polyester film. When compressed against a surface, the foam collapses and acquires an accurate impression, or reverse replica, of the surface. -
Seite 8: Operating Principle
1. Prepare the Test Surface Locate a representative site for measurement. Clean the surface to be tested. DeFelsko recommends the use of the included putty to remove dust, debris, or residual blast media from the surface. Firmly press the putty onto the surface using your fingers, and remove. - Seite 9 2. Burnish the replica tape (create a replica) Select the appropriate grade of replica tape based on the target pro- file. See tape instructions for assistance (pg. 5). Pull a single adhesive-backed replica tape free of its release paper. A “bull’s eye” circle of paper should remain on the release paper (it is not used for measurement).
- Seite 10 4. Measure Insert the burnished replica tape into the measurement opening. Ensure the tape is properly positioned so that the burnished region is centered within the opening in the probe with the adhesive (sticky) side down. To position the tape, move the tape to the back of the probe and align the two dots (printed on replica tape) with arrows on both sides of the measurement opening.
-
Seite 11: Cleaning The Probe Opening (Anvils)
Cleaning the probe opening (anvils) The probe contains two measuring surfaces (anvils) and a camera lens that can become contaminated with dust particles and residual tape adhesive. It is therefore recommended to clean the probe regularly with the included cleaning card and microfiber cloth. Cleaning is essential prior to performing a probe zero (pg. -
Seite 12: Calibration & Verification Of Accuracy
Calibration & Verification of Accuracy Calibration Gage calibration is typically performed by the manufacturer or accredited lab. All probes include a Certificate of Calibration. Verification of Accuracy Ensure that the probe has been cleaned with the included cleaning card (pg. 9) and that the probe has been zeroed (pg. 10). Verify accuracy of the digital micrometer measuring system Place the PosiTector RTR Check Shim into the probe opening. -
Seite 13: Menu Operation
Menu Operation Gage functions are menu controlled. To access the Menu, power-up the Gage, then press the center navigation button. Below is a sample menu for a PosiTector RTR-3D Advanced model: Memory Current selection is displayed with white background Cal Settings Setup Analysis Setup Some buttons have a tick box... -
Seite 14: Cal Settings Menu
Cal Settings Menu Zero The probe should be zeroed regularly to ensure best accuracy. The user will be prompted to zero the probe every time the Gage is powered-up. The Zero menu item allows the procedure to be performed at more regular intervals. It is particularly useful during long measurement sessions. -
Seite 15: Setup Menu
Setup Menu Reset Reset (menu reset) restores factory settings and returns the Gage to a known condition. The following occurs: - All batches and stored datasets, batch names and screen captures are erased. - Menu settings are returned to the following: Tape Grade = XC Bluetooth = OFF Memory = OFF... -
Seite 16: Units
Units Converts the display from inch to metric or vice versa. Stored measurements in memory are not converted. Switching units will turn off Statistics view and closes Memory. Advanced models only Displays a two-dimensional (2D) black and white image of the replicated surface. -
Seite 17: Language
No damage will occur if the wrong battery type is selected. NOTE: DeFelsko recommends the use of eneloop (NiMH) rechargeable batteries. Language Converts displayed and printed words to the selected language. -
Seite 18: Memory Management
Memory Management The PosiTector RTR has internal memory storage for recording measurement data. Stored measurements can be reviewed on- screen or accessed via computers, tablets and smart phones. Measurements are date and time-stamped. Button functions with Memory ON: Scroll through display Create a new batch modes (Advanced only) (Advanced only) -
Seite 19: Standard Models
Standard models store up to 250 readings in one batch. The Memory Menu includes the following options... On: turns memory on and begins recording Off: stops recording (stored readings remain in memory) Clear: removes all readings from memory View: lists group statistics and all stored readings on the display. It will begin by showing statistics based on all readings in memory. -
Seite 20: Annotate
Open Selects a previously created batch name to open and make current. If it contains measurements, onscreen statistics will immediately reflect values calculated from this batch. Close Stops the recording process, closes the current batch, and removes batch information from the display. Delete Permanently removes a batch from Gage memory. -
Seite 21: Display
Print Sends a statistical summary and individual measurements to the optional Bluetooth wireless printer. NOTE: To cancel printing, press and hold the (-) and (+) buttons simultaneously. Display (appears only if a batch is currently open) The following user display options are available: Chart: A real-time x-y chart of batch readings Notes: Instructions, descriptions or notes (see Annotate, pg.18) -
Seite 22: Save Sdf
Save SDF Advanced models only Stores a Surface Data File (SDF) to the USB Drive every time a reading is taken when selected. This provides a means to perform a more detailed analysis of the surface using PosiSoft or third party image rendering/analysis software. - Seite 23 Analysis Setup Menu 2D Parameters 2D parameters are calculated from a virtual ‘trace’ across the image area. When the Orientation (pg. 23) is set to Horizontal X or Vertical Y directions, the Evaluation Length is equal to 3.8mm, minus double the length of the selected discard filter.
-
Seite 24: Filter Settings
3D Parameters 3D parameters are calculated across the image area. When calculating 3D parameters, an evaluation area is determined by removing an area around the outside edge of the image area equal to the width of the discard length. The 3D Parameter Menu allows the operator to select 3D analysis parameters to be displayed by the gage (a maximum of 6 parameters can be selected from the 2D and 3D Parameter lists). - Seite 25 Gaussian filter attenuates features that have a longer wavelength than the selected size. The following Short Filters (λs) are available: None 0.008mm 0.025mm (default) 0.080mm The following Cutoff Filters (λc) are available: None 0.08mm 0.25mm 0.8mm (default) 2.5mm Discard A side effect of the long wavelength cutoff (λc) filter is that values near the edge of the evaluation length or area are skewed.
-
Seite 26: Accessing Stored Measurement Data
Accessing Stored Measurement Data DeFelsko offers the following free solutions for viewing, analyzing and reporting data: PosiSoft USB Drive - Connect the Gage to a PC/Mac using the supplied USB cable. View and print readings and graphs using universal PC/Mac web browsers or file explorers. - Seite 27 Securing your Access Point - To ensure the PosiTector is only accessible to authorized devices, it is important that you enter a passphrase (password) for the Access Point. The default Passphrase is password. In the Connect > WiFi > Setup menu, select AP Passphrase. Press button to display on-screen keyboard.
-
Seite 28: Usb
Advanced gage bodies have the ability to serial stream live readings from the USB port The following document links will help operators use this feature: PosiTector Advanced USB Serial Streaming Instructions -- http://www.defelsko.com/usb/PosiTectorAdvanced-USBserial.pdf Required driver (referenced in above document) -- http://www.defelsko.com/usb/gserial.zip Retrieving stored screen captures: The last 10 screen captures stored in memory can be accessed by navigating to the “screen capture”... -
Seite 29: Sync.net Now
Sync .net Now The below WiFi, USB and Bluetooth menus contain a Sync .net Now option. When selected, the Gage immediately synchronizes stored measurement data via its respective communication method (internet connection required). Alternatively, select Auto Sync .net from within the USB connect menu to automatically synchroniz e upon connection to a PC. -
Seite 30: Bluetooth
(Advanced models only) Allows individual datasets to be sent to a computer, printer or compatible device as they are taken using Bluetooth wireless technology. See www.defelsko.com/bluetooth Pairing The instrument and receiving device must be paired before stored or streamed datasets can be transmitted. For pairing instructions, see http://www.defelsko.com/bluetooth... -
Seite 31: Technical Data
Technical Data Measuring Range (H) 20 – 115 µm 0.8 – 4.5 mils Measuring Range (Rt) 10 – 115 µm 0.4 – 4.5 mils Minimum Roughness (Ra) 2 µm 0.08 mil Accuracy (H) + 5 µm + 0.2 mil Accuracy (Rt) + (5 µm + 5%) + (0.2 mi + 5%) Accuracy (Ra) -
Seite 32: Returning For Service
This manual is copyrighted with all rights reserved and may not be reproduced or transmitted, in whole or part, by any means, without written permission from DeFelsko Corporation. DeFelsko, PosiSoft and PosiTector are trademarks of DeFelsko Corporation registered in the U.S. - Seite 33 Lector de cinta de réplica Manual de Operación v. 1.0...
- Seite 34 Índice Introducción Modelos Standard Inicio rápido Modelos Advanced Base PosiTector Anotar Sondas Pantalla Certificación Índices Cinta de réplica Press-O-Film Impresión de pantalla Cómo medir Guardar SDF Limpieza de la ranura de Acceso a los datos de la sonda (mandibulas) mediciones almacenados Calibración y comprobación PosiSoft.net de la precisión...
-
Seite 35: Introducción
Introducción El lector de cintas de réplica PosiTector (RTR-3D) es un instrumento electrónico de mano que mide cintas réplica perfiladas Testex Press- O-Film TM y utiliza un algoritmo que relaciona la intensidad de luz contra el espesor para producir imágenes tridimensionales (3D) de la superficie replicada. -
Seite 36: Base Positector
Grado de Por defecto, el PosiTector Pantalla típica cinta Imagen RTR-3D mostrará una imagen en 3D Promedio de tridimensional (3D) de la distancia Densidad superficie replicada y los máxima de máxima de parámetros H , Spd, Ra y Sa. cresta a valle cresta Los parámetros e imágenes Rugosidad... -
Seite 37: Sondas
Si necesita que el equipo vuelva a certificarse podrá devolver los medidores con regularidad para una nueva calibración. DeFelsko recomienda que sean los clientes quienes determinen la periodicidad con que necesitarán recalibrar sus medidores según su experiencia y condiciones de trabajo. Partiendo nuestro conocimiento del producto, los datos y la información de los clientes,... -
Seite 38: Cinta De Réplica Press-O-Film
Cinta de réplica Press-O-Film Press-O-Film ofrece un método simple para obtener una impresión de una superficie para su análisis. Se trata de una lámina de plástico recubierta de microespuma plástica deformable adherida a una película de poliester de 50.8 µm (2 mil) incompresible. Cuando se comprime contra la superficie, la espuma se contrae y adquiere una impresión precisa o réplica inversa de la superficie. -
Seite 39: Cómo Medir
1. Prepare la superficie de prueba Encuentre un lugar representativo para la medición. Limpie la superficie que va a comprobar. DeFelsko recomienda emplear la masilla suministrada para retirar restos de polvo, suciedad o granalla de la superficie. Presione con fuerza la masilla sobre la superficie utilizando los dedos y retírela... - Seite 40 2. Creación de una réplica Seleccione el grado apropiado de la cinta de réplica según el perfil deseado. Consulte las instrucciones de la cinta (Pág. 5). Coloque una cinta de réplica autoadhesiva retirando su papel pro- tector. Un círculo de "ojo de buey" de papel deberá quedar en el papel de protección (no se utiliza para la medición).
- Seite 41 Inserte la cinta de réplica perfilada en la 4. Realice la medición ranura de medición. Asegúrese de que la cinta esté colocada correctamente para que el área perfilada esté centrada en la ranura en la sonda con el adhesivo hacia abajo. Para colocar la cinta, muévala hacia la parte posterior de la sonda y alinee los dos puntos (impresos en la cinta de réplica) con flechas en ambos lados de la ranura de medición.
-
Seite 42: Limpieza De La Ranura De La Sonda (Mandibulas)
Limpieza de la ranura de la sonda (mandíbula) La sonda contiene dos superficies de medición (mandíbulas) y lentes de la cámara que pueden contaminarse con partículas de polvo y restos de adhesivo de la cinta. Por lo tanto se recomienda limpiar la sonda regularmente con la tarjeta de limpieza y la tela de microfibra facilitadas. -
Seite 43: Calibración Y Comprobación De La Precisión
Calibración y comprobación de la precisión Calibración El fabricante o un laboratorio acreditado realizará la calibración del medidor. Todas las sondas incluyen certificado de calibración. Comprobación de la precisión Asegúrese de que la sonda se ha limpiado con la tarjeta (Pág. 9) y la sonda se ha puesto a cero (Pág. -
Seite 44: Menú Operation
Menú Operation Las funciones del medidor se controlan con un menú. Para acceder al menú encienda el medidor y pulse el botón central. A continuación se muestra un ejemplo de menú para un PosiTector RTR-3D modelo Advanced: La selección actual se muestra sobre fondo oscuro Memoria Ajustes Cal... -
Seite 45: Menú Cal Settings
Menú de configuración Cal Cero Para asegurar una mayor precisión deberá ponerse a cero la sonda de manera periódica. Cuando al encender el medidor se pida al usuario la puesta a Cero, esta opción de menú permitirá su realización manual. Es especialmente útil en sesiones de larga medición Importante: Limpie la sonda con la tarjeta de limpieza facilitada (Pág. -
Seite 46: Menú De Configuración
Menú de configuración Reset Reset (reinicio parcial) devolverá la configuración de fábrica y restablecerá en el equipo una condición conocida. Ocurrirá lo siguiente: - Se borrarán la totalidad de series, mediciones almacenadas, imágenes, nombres de serie y capturas de pantalla. - Las configuraciones del menú... -
Seite 47: Unidades
Unidades Convierte las pulgadas a sistema métrico o viceversa. Las mediciones almacenadas no se convertirán. Solo para modelos Advanced Muestra una imagen bidimensional (2D) en blanco y negro de la superficie replicada. Con la Memoria activa, esta imagen en miniatura se almacenará con cada lectura para incluirla en los informes de inspección. -
Seite 48: Sonido
No habrá daños si el tipo de batería seleccionado es erróneo. NOTA: DeFelsko recomienda el empleo de eneloop (NiMH) (pilas recargables). Idioma Convierte las palabras visualizadas e impresas en el idioma... -
Seite 49: Gestión De Memoria
Gestión de memoria El PosiTector RTR dispone de memoria de almacenamiento interna para registro de datos de mediciones. Podrá revisar las mediciones almacenadas en pantalla o acceder a ellas mediante ordenadores, tabletas y teléfonos inteligentes. Las mediciones incluyen fecha y hora. Funciones del teclado con la Memoria activa: Desplazamiento por los Crear una nueva serie... -
Seite 50: Modelos Advanced
Los modelos Standard almacenan hasta 250 lecturas en una serie. El menú Memory incluye las siguientes opciones: On: activa la memoria y empieza a grabar Off: para la grabación (las lecturas almacenadas permanecen en la memoria) Borrar: borra todas las lecturas de la memoria Vista: muestra en la pantalla estadísticas de grupo y todas las lecturas almacenadas. -
Seite 51: Anotar
Abrir Selecciona un lote previamente creada para abrirla y convertirla en la serie actual. Si contiene mediciones, las estadísticas en pantalla reflejarán inmediatamente los valores calculados de este lote. Cerrar Detiene el proceso de registro, cierra el lote actual y elimina la información del lote en pantalla. -
Seite 52: Pantalla
Imprimir Envía un resumen estadístico y mediciones individuales a una impresora opcional por Bluetooth (véase Pág. 28). NOTA: Para cancelar la impresión pulse y mantenga pulsados (-) y (+) simultáneamente. (solo aparece si hay un lote abierto) Pantalla Existen las siguientes opciones de personalización de pantalla: Gráfico: Gráfico en tiempo real de lecturas de una serie. -
Seite 53: Guardar Sdf
Solo para modelos Advanced Guardar SDF Si está activado almacenará un archivo de datos de superficie (SDF) en la unidad USB cada vez que realice una lectura. Así se proporcionará un medio para llevar a cabo un análisis más detallado de la superficie utilizando PosiSoft o aplicaciones de terceros para análisis y renderización de imágenes. - Seite 54 Configuración de Análisis Los parámetros 2D se calculan a partir de un «trazo» virtual en toda Parámetros 2D el área de la imagen. Cuando la orientación (Pág. 23) esté establecida en horizontal X o vertical Y, la longitud de evaluación será igual a 3,8 mm, menos el doble de la longitud del filtro de descarte seleccionado.
-
Seite 55: Densidad De Cresta (Spd)
Parámetros 3D Los parámetros 3D se calcularán a partir del área de la imagen. Cuando se calculen los parámetros 3D se determinará un área de evaluación extrayendo un área alrededor del borde exterior del área de imagen igual a la anchura de la longitud de descarte. El menú... - Seite 56 El filtro Gaussiano de corte de longitud de onda larga (λc) atenúa características que tienen una longitud de onda más larga que la seleccionada. Existen los siguientes Filtros Corto (λs): Ninguno 0,025mm (predeterminado) 0,008mm 0,080mm Existen los siguientes Filtros Limitador (λc): Ninguno 0,08mm 0,8mm (predeterminado)
-
Seite 57: Acceso A Los Datos De Mediciones Almacenados
Acceso a los datos de mediciones almacenados DeFelsko ofrece las siguientes soluciones libres para la visualización, análisis y presentación de datos: PosiSoft USB Drive - Conecta el calibrador a un PC/ Mac mediante el cable USB suministrado. Vea e imprima lecturas y gráficos utilizando navegadores web o exploradores de archivos para PC / Mac. -
Seite 58: Punto De Acceso
Para asegurarse de que el PosiTector solo es accesible para dispositivos Asegurar su punto de acceso - autorizados deberá introducir una contraseña (password) para el punto de acceso. La contraseña predeterminada es: password. En el menú Connect > WiFi > Setup seleccione AP Passphrase. Pulse el botón para mostrar el teclado en pantalla. -
Seite 59: Usb
Streaming en serie por USB en “streaming” (transmisión de datos a tiempo real) en serie desde el puerto USB Los enlaces siguientes proporcionarán ayuda al usuario: http://www.defelsko.com/usb/PosiTectorAdvanced-USBserial.pdf PosiTector Advanced USB Serial Streaming Instructions -- http://www.defelsko.com/usb/gserial.zip Controlador requerido (indicado en el documento anterior) -- Podrá... -
Seite 60: Sync.net Now
Sync .net Now Los menús anteriores de WiFi, USB y Bluetooth contienen una opción de Sync .net Now. Cuando está seleccionada, el dispositivo sincroniza inmediatamente los datos de medición almacenados a través de su método de comunicación respectivo (requerida conexión a internet). Como alternativa seleccione Auto Sync .net con la conexión USB para sincronizar automáticamente con un PC. -
Seite 61: Bluetooth
Sondas Polvo Muestra las opciones de menú que permiten a la base PosiTector Advanced comunicar con las sondas inalámbricas PosiTector PC. Véase http://www.defelsko.com/pc Actualizaciones Determina si hay actualizaciones disponibles de software para su medidor. Si hay actualizaciones disponibles se mostrará un mensaje que permitirá... -
Seite 62: Datos Técnicos
Datos Técnicos 20 – 115 µm 0.8 – 4.5 mils Intervalo de medición (H) 10 – 115 µm 0.4 – 4.5 mils Intervalo de medición (Rt) 2 µm 0.08 mil Rugosidad Mínima (Ra) + 5 µm + 0.2 mil Precisión (H) + (5 µm + 5%) + (0.2 mi + 5%) Precisión (Rt) -
Seite 63: Devolución Para Reparaciones
DeFelsko Corporation. DeFelsko y PosiTector son marcas comerciales de DeFelsko Corporation registradas en los EE.UU. y en otros países. Otras marcas o nombres de productos son marcas comerciales o registradas de sus propi- etarios respectivos. - Seite 64 Replicafilm Messgerät Bedienungsanleitung v. 1.0...
- Seite 65 Inhaltsverzeichnis Einführung Standard-Modelle Schnellstart Advanced-Modelle PosiTector- Grundgeräte Kommentieren Sonden Anzeige Zertifizierung Zusammenfassungen Press-O-Film-Replicafilm Screenshot Wie misst man SDF speichern Die Messöffnungen reinigen Zugriff auf gespeicherte Kalibrierung & Überprüfung der Messdaten Genauigkeit PosiSoft.net Menü PosiSoft 4.0 Desktop Software 24 Menü Kalibrierungseinstellungen12 PosiTector App Nullstellung Menü...
-
Seite 66: Einführung
Einführung Das PosiTector Replica Tape Reader (RTR-3D) ist ein handliches elektronisches Instrument, das einen geglätteten Replicafilm von Testex Press-O- FilmTM misst und einen Algorithmus der Lichtstärke gegenüber der Dicke verwendet, um dreidimensionale (3D) Bilder der replizierten Oberfläche herzustellen. Die im Messgerät erzeugten Bilder werden analysiert, um 2D- und 3D-Parameter zu bilden, die bestimmte Eigenschaften einer Oberfläche darstellen. -
Seite 67: Positector-Grundgeräte
Typische Anzeige Standardmäßig zeigt das Filmgrad PosiTector RTR-3D dreidimensionales (3D) Bild 3D Image der replizierten Oberfläche Durchschnitt liche und die Parameter H, Spd, Flächenspi maximale tzendichte Höhe von angezeigten Parameter der Spitze können von den Menüs Mittelwert zum Tal der Rauheit Analyse-Einrichtung (S. -
Seite 68: Sonden
Kamera Zertifizierung PosiTector-RTR-Sonden enthalten ein Kalibrierzertifikat. Bei Unternehmen mit Neuzertifizierungsanforderungen können die Instrumente in regelmäßigen Abständen zur Kalibrierung eingeschickt werden. DeFelsko empfiehlt, dass Sie nach ihrer eigenen Erfahrung und Arbeitsumgebung Kalibrierungsintervalle für Messgeräte festlegen. Nach unserer Produktkenntnis, Datenrückläufen und Kundenrückmeldungen ist ein Kalibrierungsintervall von einem Jahr ab dem Datum der Kalibrierung, dem Kaufdatum oder dem Empfangsdatum ein üblicher Wert. -
Seite 69: Press-O-Film-Replicafilm
Press-O-Film-Replicafilm Press-O-Film bietet eine einfache Art, einen Abdruck von einer Oberfläche zur Analyse zu erhalten. Es besteht aus einer verformbaren Schicht mikrofeinen Schaumstoffs, der auf einer nicht verformbaren Polyesterfolie von 50,8 μm (2 mil) aufgebracht ist. Wenn dieser Mikro-Schaumstoff gegen eine Oberfläche angepresst wird, fällt der Schaumstoff zusammen und erzeugt einen genauen Abdruck bzw. -
Seite 70: Wie Misst Man
4. Messen 1. Die Testoberfläche vorbereiten Bestimmen eine repräsentative Messstelle. Reinigen Sie die zu testende Oberfläche. DeFelsko empfiehlt die Verwendung des beigefügten Kitts, um Staub, Ablagerungen oder restliche Strahlmittel von der Oberfläche zu entfernen. Drücken Sie den Kitt fest mit den Fingern auf die Oberfläche und entfernen Sie ihn anschließend... - Seite 71 2. Den Replicafilm glätten Wählen Sie den anhand des Oberflächenprofils den geeigneten Grad des Replicafilms aus. Siehe Anleitung zum Replicafilm für Hilfe und weitere Informationen (S. 5). Ziehen einem einzelnen Replicafilm mit der Klebstoffrückseite von seinem Trennpapier ab. Ein Kreis aus Papier, ähnlich einer Zielscheibe, sollte auf dem Trennpapier verbleiben.
- Seite 72 4. Messen Führen Sie den geglätteten Replicafilm in die Messöffnung ein. Stellen Sie sicher, dass der Film ordnungsgemäß positioniert ist, so dass der geglättete Bereich innerhalb der Öffnung in der Sonde in der Mitte liegt, wobei die haftende (klebende) Seite unten liegt. Um den Film korrekt zu positionieren, bewegen Sie den Film auf die Rückseite der Sonde und richten Sie die zwei Punkte (die auf den Replicafilm aufgedruckt sind) an den Pfeilen auf beiden Seiten der...
-
Seite 73: Die Messöffnungen Reinigen
Die Messöffnungen reinigen Die Sonde enthält zwei Messoberflächen (Messöffnungen) und eine Kameralinse, die mit Staubpartikeln und Resten von Filmklebstoff verschmutzt werden kann. Es wird daher empfohlen, die Sonde regelmäßig mit der beigefügten Reinigungskarte und einem Mikrofasertuch zu säubern. Die Reinigung ist wesentlich, bevor eine Nullstellung der Sonde (S. -
Seite 74: Kalibrierung & Überprüfung Der Genauigkeit
Kalibrierung & Überprüfung der Genauigkeit Kalibrierung Die Kalibrierung des Messgeräts wird üblicherweise vom Hersteller oder einem zugelassenen Labor durchgeführt. Alle Sonden enthalten ein Kalibrierzertifikat. Überprüfung der Genauigkeit Stellen Sie sicher, dass die Sonde mit der beigefügten Reinigungskarte (S. 9) gereinigt wurde und dass die Sonde auf Null gestellt wurde (S. -
Seite 75: Menü
Menü Die Funktionen des Messgeräts werden über ein Menü gesteuert. Um auf das Menü zuzugreifen, schalten Sie das Messgerät ein und drücken Sie dann die mittlere Navigationstaste . Nachstehend finden Sie ein Mustermenü für ein Modell PosiTector RTR-3D Advanced: Die aktuelle Auswahl wird mit Speicher dunkel unterlegt angezeigt Kalibrierung... -
Seite 76: Menü Kalibrierungseinstellungen12
Menü Kalibrierungseinstellungen Nullstellung Die Sonde sollte regelmäßig auf Null gestellt werden, um die größte Genauigkeit sicherzustellen. Während es erforderlich ist, dass der Benutzer die Sonde jedes Mal auf Null stellt, wenn das Messgerät eingeschaltet wird, ermöglicht dieses Menüelement, den Vorgang manuell durchzuführen. -
Seite 77: Einrichtungsmenü
Einrichtungsmenü Reset Reset (Soft Reset) stellt die Werkseinstellungen wieder her und setzt das Messgerät auf einen bekannten Zustand zurück. Folgendes passiert dabei: Sämtliche Blöcke, gespeicherten Messungen, Abbildungen, Blocknamen und Screenshots (Bildschirmkopien) werden gelöscht. Alle Kalibrierungs- und Bereichseinstellungen werden entfernt und auf die Werkseinstellungen des Messgeräts zurückgesetzt. Die Menüeinstellungen werden wie folgt zurückgesetzt: Bandtyp = XC Speicher = AUS... - Seite 78 Einheiten Ändert die Anzeige der Einheiten von Zoll in metrisch oder umgekehrt. Gespeicherte Messwerte werden nicht verändert. Nur Advanced-Modelle Zeigt ein zweidimensionales (2D) Schwarzweißbild der replizierten Oberfläche an. Wenn Speicher eingeschaltet ist, wird dieses Miniaturbild bei jeder Messung im Prüfbericht gespeichert. Nur Advanced-Modelle Zeigt ein dreidimensionales (3D-) Farbbild der replizierten Oberfläche in niedriger Auflösung an.
-
Seite 79: Ton
Ladegerät angeschlossen ist. Das Batterieladestands-Symbol wird für den gewählten Batterietyp kalibriert. Es entsteht kein Schaden, wenn der falsche Batterietyp ausgewählt wird. HINWEIS: DeFelsko empfiehlt die Verwendung von wiederaufladbaren NiMH-Akkus des Typs Sanyo Eneloop. Sprache Hier lässt sich sowohl die Anzeigesprache als auch die Sprache der... -
Seite 80: Speicherverwaltung
Speicherverwaltung Das PosiTector RTR hat einen internen Speicher zur Aufzeichnung von Messdaten. Gespeicherte Messwerte können am Bildschirm angesehen werden, oder es kann über Computer, Tablets und Smartphones darauf zugegriffen werden. Messwerte erhalten einen Datums- und Zeitstempel. Tastenfunktionen bei Speicher AN: Durch Anzeigemodi Einen neuen Block er- scrollen (nur Advanced) -
Seite 81: Standard-Modelle
Standard-Modelle speichern bis zu 250 Messungen in einem Block. Das Menü Speicher enthält folgende optionen... An: schaltet den Speicher ein und beginnt mit der Aufzeichnung Aus: beendet die Aufzeichnung (gespeicherte Messungen verbleiben im Speicher) Löschen: entfernt alle Messungen aus dem Speicher Ansehen: führt Gruppenstatistiken und alle gespeicherten Messungen auf der Anzeige auf. -
Seite 82: Kommentieren
Öffnen Wählt einen zuvor erstellten Blocknamen, um den Block zu öffnen und zum aktuellen Block zu machen. Wenn er Messungen enthält, spiegeln die Statistiken am Bildschirm sofort die aus diesem Block berechneten Werte. Schließen Beendet den Aufzeichnungsvorgang, schließt den aktuellen Block und entfernt die Blockinformationen vom Bildschirm. -
Seite 83: Anzeige
Drucken Sendet eine statistische Zusammenfassung und einzelne Messwerte an den optionalen drahtlosen Bluetooth-Drucker (siehe S. 28?). HINWEIS: Halten Sie gleichzeitig die Tasten (-) und (+) gedrückt, um den Druck abzubrechen. Anzeige (erscheint nur, wenn ein Block aktuell geöffnet ist) Folgende vom Benutzer wählbare Anzeigeoptionen sind verfügbar: Diagramm: Ein Echtzeitdiagramm der Blockmessungen x-y-Diagramm Hinweise: Anweisungen, Beschreibungen oder Hinweise... - Seite 84 Speichern SDF Nur Advanced-Modelle Speichert eine Oberflächendatei (Dateiendung: SDF) immer dann, wenn eine Messung vorgenommen wird und wenn dieser Punkt ausgewählt ist. Dies bietet ein Mittel, um eine detaillierte Analyse der Oberfläche mit PosiSoft oder einer Software eines Drittanbieters zur Wiedergabe und Analyse von Bildern durchzuführen.
- Seite 85 Analyse-Einrichtungsmenü 2D Parameter 2D-Parameter werden aus einer virtuellen „Spur“ über die Bildfläche berechnet. Wenn die Ausrichtung (S. 23) auf die Richtungen Horizontal X oder Vertikal Y eingestellt ist, ist die Auswertungslänge gleich 3,8 mm minus der doppelten Länge des gewählten Ablagefilters.
-
Seite 86: Filtereinstellungen
3D Parameter 3D-Parameter werden über die Bildfläche berechnet. Bei der Berechnung von 3D-Parametern wird ein Auswertungsbereich bestimmt, indem ein Bereich um die Außenkante des Bildbereichs entfernt wird, der gleich der Breite der Ablagelänge ist. 3D-Parametermenü ermöglicht Anwender, Analyseparameter zu wählen , die vom Messgerät angezeigt werden sollen (höchstens 6 Parameter können aus der 2D- und 3D- Parameterliste gewählt werden). - Seite 87 Folgende Kurzwelligen Filter (λs) stehen zur Verfügung: Keine Filter 0,008mm 0,025mm (standard) 0,080mm Folgende Cut-off Filter (λc) stehen zur Verfügung: Keine Filter 0,08mm 0,25mm 0,8mm (standard) 2,5mm Verwerfen Ein Nebeneffekt des Cut-off Wellenfilters (λc) ist, dass Werte nahe am Rand der Auswertungslänge oder des Auswertungsbereichs verzerrt werden.
-
Seite 88: Zugriff Auf Gespeicherte Messdaten
Zugriff auf gespeicherte Messdaten DeFelsko bietet folgende kostenlose Lösungen zur Ansicht, Analyse und Verarbeitung von Daten an: PosiSoft USB Drive - Schließen Sie das Messgerät mit dem mitgelieferten USB-Kabel an einen PC/Mac an. Betrachten Sie Messungen und Graphen mit beliebigen Webbrowsern oder Dateimanagern und drucken Sie sie aus. -
Seite 89: Ihren Zugangspunkt Sichern
Ihren Zugangspunkt sichern - Um sicherzustellen, dass das PosiTector nur befugten Geräten zugänglich ist, ist es wichtig, dass Sie ein Passwort für den Zugangspunkt eingeben. Das Standard-Passwort ist password. Wählen Sie im Menü Verbinden > WiFi > Einrichten den Punkt Zugangspunkt-Passwort. -
Seite 90: Usb
Advanced-Grundgeräte haben die Fähigkeit, laufende Messungen vom USB-Port seriell sozusagen „live“ zu streamen. Hier nützliche Links, die helfen, diese Funktion zu nutzen: Anleitung zum schnellen seriellen Streamen über USB beim http://www.defelsko.com/usb/PosiTectorAdvanced-USBserial.pdf PosiTector Advanced -- http://www.defelsko.com/usb/gserial.zip Erforderlicher Treiber (auf den in obigem Dokument verwiesen wird) -
Seite 91: Sync.net Now
Sync .net Now Im Menü „Verbindung” enthalten die Untermenüs für WLAN, USB und Bluetooth die Option Sync .net Now. Wenn Sie Sync .net Now auswählen, synchronisiert der PosiTector sämtliche gespeicherten Messwerte über die aktuell ausgewählte Verbindungsart. (Eine Internetverbindung vorausgesetzt). Alternativ können Sie Auto Sync .net im Menü USB auswählen. Dann synchronisiert sich der PosiTector RTR-3D, sobald er an einen PC oder Mac angeschlossen wird. -
Seite 92: Bluetooth
Pairing Das Messgerät und das empfangende Gerät müssen zuerst gepairt werden, bevor gespeicherte Daten übertragen oder „live“ gestreamt werden können. Hinweise zum Koppeln siehe http://www.defelsko.com/bluetooth Info Führt Informationen über Ihre aktuelle Bluetooth-Verbindung, einschließlich des aktuell gekoppelten Gerätes und der MAC-Adresse auf. -
Seite 93: Technische Daten
Technische Daten Messbereich (H) 20 – 115 µm 0,8 – 4,5 mils Messbereich (Rt) 10 – 115 µm 0,4 – 4,5 mils Mittenrauwert (Ra) 2 µm 0,08 mil Genauigkeit (H) + 5 µm + 0,2 mil Genauigkeit (Rt) + (5 µm + 5%) + (0,2 mi + 5%) Genauigkeit (Ra) + (0,25 µm + 5%) -
Seite 94: Rücksendung Zur Wartung
© 2017 DeFelsko Corporation USA Alle Rechte vorbehalten Dieses Handbuch ist urheberrechtlich geschützt, und alle Rechte sind vorbehalten. Es darf ohne schriftliche Genehmigung der DeFelsko Corporation weder insgesamt noch in Teilen in irgendeiner Weise vervielfältigt oder weitergegeben werden. DeFelsko und PosiTector sind in den USA und anderen Ländern eingetragene Warenzeichen der DeFelsko Corporation. - Seite 96 Replica Tape Reader Manuel d’utilisation v. 1.0...
- Seite 97 Table of Contents Introduction Modèles Standard Démarrage rapide Modèles Avancés Corps du PosiTector Annoter Sondes Afficher Certification Résumés Ruban de réplique Press-O-Film 5 Capture d'écran Procédure de mesure Enregistrement SDF Nettoyage de l'ouverture de la Accès aux valeurs de mesure sonde (enclumes) enregistréesa Étalonnage et vérification de la...
-
Seite 98: Introduction
Introduction Le PosiTector Replica Tape Reader (RTR-3D) est un instrument électronique portatif qui mesure un ruban de réplique Testex Press- O- FilmTM et utilise un algorithme combinant intensité lumineuse et épaisseur pour produire des images tridimensionnelles (3D) de la surface répliquée. Les images générées dans l’appareil sont analysées pour produire des paramètres 2D et 3D qui représentent... -
Seite 99: Corps Du Positector
Corps du PosiTector Les corps PosiTector acceptent toutes les sondes interchangeables, y compris les sondes de mesure de profil de surface (RTR/SPG), d'épaisseur du revêtement (6000/200), environnementale (DPM), de la dureté Shore (SHD), à sel soluble (SST) et d'épaisseur de paroi à ultrasons (UTG). -
Seite 100: Sondes
Pour les entreprises ayant des exigences de certification, les instruments peuvent être retournés à intervalles réguliers pour étalonnage. DeFelsko recommande à ses clients d'établir les intervalles d'étalonnage de l'instrument en se basant sur leur propre expérience ainsi que sur l'environnement de service. Sur la base de notre connaissance du produit, des données et des commentaires des... -
Seite 101: Ruban De Réplique Press-O-Film
Ruban de réplique Press-O-Film Le ruban de réplique Press-O-Film offre une manière simple d'obtenir une impression de la surface à analyser. Il se compose d'une couche de micro mousse plastique déformable collée sur un film polyester incompressible de 50,8 µm (2 mil). Lorsque comprimée contre une surface, la mousse s'affaisse et acquiert une empreinte précise, ou une réplique inverse, de la surface. -
Seite 102: Procédure De Mesure
1. Préparer la surface de test. Localiser un site de mesure représentatif. Nettoyer la surface à tester. DeFelsko recommande l'utilisation du mastic inclus pour éliminer la poussière, les débris ou le milieu de sablage résiduel de la surface. Appuyez fermement le mastic sur la surface à l'aide de vos doigts et retirez. - Seite 103 2. Polir le ruban de réplique (créer une réplique) Sélectionnez la qualité appropriée de ruban de réplique sur la base du profil ciblé. Voir les instructions relatives au ruban pour assistance (pg. 5). Tirer un ruban de réplique à dos adhésif simple sans son papier de protection Un cercle de papier dit «...
- Seite 104 Insérer le ruban de réplique poli (ou rodé) 4. Mesure dans l'ouverture de mesure. S'assurer que le ruban est correctement positionné de telle sorte que la région brunie soit centrée à l'intérieur de l'ouverture de la sonde. Pour positionner le ruban, déplacer ce dernier à l'arrière de la sonde et aligner les deux points (imprimés sur le ruban de réplique) avec les flèches des deux côtés de l'ouverture de mesure.
-
Seite 105: Nettoyage De L'ouverture De La Sonde (Enclumes)
Nettoyage de l'ouverture de la sonde (enclumes) La sonde contient deux surfaces de mesure qui peuvent être contaminées par des particules de poussière et des résidus de ruban adhésif. Il est donc recommandé de nettoyer la sonde régulièrement avec la carte de nettoyage incluse et le chiffon en microfibre. Un nettoyage est indispensable avant d'effectuer une remise à... -
Seite 106: Étalonnage Et Vérification De La Précision
Étalonnage et vérification de la précision Étalonnage L’étalonnage de l’instrument est généralement effectué par le fabricant ou un laboratoire accrédité. Toutes les sondes comprennent un certificat d'étalonnage. Vérification de la précision Veiller à ce que la sonde soit nettoyée avec la carte de nettoyage incluse (pg. -
Seite 107: Utilisation Du Menu
Utilisation du menu Les fonctions de l'instrument sont contrôlées via un menu. Pour accéder à ce menu, mettre l'instrument sous tension, puis presser le bouton de navigation central. Voici un exemple de menu pour un modèle PosiTector RTR-3D avancé : La sélection actuelle est affichée Mémoire avec l'arrière-plan grisé. -
Seite 108: Menu Cal Settings
Menu Cal Settings Zero La sonde doit être remise à zéro régulièrement pour assurer une meilleure précision. Alors que l'utilisateur sera tenu de remettre à zéro la sonde à chaque mise sous tension de l’instrument (On). Le menu Zero permet d’effectuer la procédure à intervalles réguliers. Il est particulièrement utile lors des sessions de mesure de longueur. -
Seite 109: Menu D'installation
Menu d'installation Reinit Reset (réinitialisation logicielle) permet de restaurer les paramètres d'usine et retourner l'instrument dans un état connu. Les événements suivants surviennent : - Tous les lots, les mesures enregistrées, les images, les noms de lots et les captures d'écran sont effacés. - Les réglages du menu sont retournés comme suit : Nuance de ruban = XC Mémoire = OFF... - Seite 110 Unités Convertit l'affichage de pouce à métrique ou vice versa. Les mesures actuellement en mémoire ne sont pas converties Modèles avancés uniquement Affiche une image en deux dimensions (2D) en noir et blanc de la surface répliquée. Lorsque Memory est activé, cette image miniature est enregistrée avec chaque mesure pour une inclusion dans les rapports d'inspection.
-
Seite 111: Son
Il ne se produira aucun dommage si un type de pile erroné est sélectionné. REMARQUE: DeFelsko recommande l'utilisation de piles rechargeables eneloop (NiMH). Langue Traduit les mots affichés et imprimés dans la langue sélectionnée. -
Seite 112: Gestion De La Mémoire
Gestion de la mémoire Le PosiTector RTR peut enregistrer des mesures dans sa mémoire de stockage interne. Les valeurs stockées peuvent être examinées à l'écran ou sont accessibles via des PC, des tablettes PC et des smart phones. Les mesures sont horodatées. Le bouton fonctionne avec la mémoire activée: Faites défiler les modes d'affichage... - Seite 113 Les modèles standard stockent jusqu' à 250 mesures dans un seul lot. Le menu Memory comprend les options suivantes : On: active la mémoire et démarre l'enregistrement Off: arrête l'enregistrement (les lectures stockées restent en mémoire) Clear: supprime toutes les lectures de la mémoire View: liste les statistiques de groupe et toutes les lectures mémorisées à...
- Seite 114 Ouvrir Sélectionne un lot déjà créé pour l’ouvrir et qu’il devienne le lot actuel. S'il contient des mesures, les statistiques à l'écran reflètent immédiatement les valeurs calculées à partir de ce lot. Fermer Interrompt le processus d'enregistrement, ferme le lot actuel, et supprime les informations de lot à...
-
Seite 115: Modèles Avancés
Imprimer Envoie un résumé statistique et des mesures individuelles à l'imprimante sans fil Bluetooth en option (voir la pg. 28). REMARQUE: Appuyer et maintenir les boutons (-) et (+) simultanément. (apparaît uniquement si un lot est actuellement ouvert) Affichagr The following user display options are available: Graphique: graphique en temps réel des lectures de lots Graphique x-y Remarques: Instructions, descriptions ou remarques (voir la... -
Seite 116: Enregistrement Sdf
Modèles avancés uniquement Enregistrement SDF Enregistre un fichier de données de surface (SDF) sur la clé USB, si sélectionnée, chaque fois qu'une mesure est prise. Cela offre un moyen d'effectuer une analyse plus détaillée de la surface à l'aide de l’application PosiSoft ou d'un logiciel tiers de rendu/analyse d'image. - Seite 117 Menu de configuration de l'analyse 2D Parameters Les paramètres 2D sont calculés à partir d'une «trace» virtuelle dans la zone de l'image. Lorsque l'orientation (p. 23) est définie dans les directions horizontale X ou verticale Y, la longueur d'évaluation est égale à 3,8 mm, moins le double de la longueur du filtre de rejet sélectionné.
- Seite 118 3D Parameters Les paramètres 3D sont calculés dans la zone d'image. Lors du calcul des paramètres 3D, une zone d'évaluation est déterminée en supprimant une zone autour du bord extérieur de la zone d'image égale à la largeur de la longueur de rejet. Le menu des paramètres 3D permet à...
- Seite 119 Le filtre gaussien de coupure de longueur d'onde longue (λc) atténue les caractéristiques qui présentent une longueur d'onde plus longue que la taille sélectionnée. Les Filtre Ondes Courtes (λs) sont disponibles: Aucun 0,025mm (par défaut) 0,008mm 0,080mm Les Filtres Cutoff (λs) sont disponibles: Aucun 0,08mm 0,8mm (par défaut)
-
Seite 120: Accès Aux Valeurs De Mesure Enregistréesa
Accès aux valeurs de mesure enregistrées DeFelsko offre les solutions gratuites suivantes pour la visualisation, l'analyse et la communication des données: PosiSoft USB Drive - Brancher l’instrument à un PC/Mac à l'aide du câble USB fourni. Afficher et imprimer des valeurs et des graphiques de mesure à... - Seite 121 Pour s'assurer que le PosiTector est uniquement accessible aux appareils Sécurisation de votre point d'accès - autorisés, il est important d’entrer une phrase de chiffrement (mot de passe) pour le point d'accès. La phrase de chiffrement par défaut est le mot de passe.
-
Seite 122: Usb
Le corps des instruments avancés a la possibilité de diffuser en série des lectures en direct depuis le port USB. Les liens de document suivants aideront les opérateurs à utiliser cette fonctionnalité: http://www.defelsko.com/usb/PosiTectorAdvanced-USBserial.pdf Instructions de diffusion sérielle USB du PosiTector Advanced http://www.defelsko.com/usb/gserial.zip Pilote requis (référencé... -
Seite 123: Sync.net Now
Sync .net Now Les menus WiFi, USB et Bluetooth ci-dessus contiennent une option Sync .net Now. Une fois sélectionné, l’instrument synchronise immédiatement les valeurs de mesure stockées via sa méthode de communication respective (connexion Internet requise). Sinon, sélectionner Auto Sync .net à partir du menu de connexion USB pour synchroniser automatiquement la connexion avec un PC. -
Seite 124: Bluetooth
Bluetooth Permet d'envoyer des lectures individuelles sur un ordinateur, une imprimante ou un périphérique compatible lorsqu'elles sont prises via la technologie sans fil Bluetooth. Voir www.defelsko.com/bluetooth Appairage Permet d'envoyer des lectures individuelles sur un ordinateur, une imprimante ou un périphérique compatible lorsqu'elles sont prises via la technologie sans fil Bluetooth. -
Seite 125: Données Techniques
Données techniques 20 – 115 µm 0.8 – 4.5 mils Plage de mesure (H) 10 – 115 µm 0.4 – 4.5 mils Plage de mesure (Rt) 2 µm 0.08 mil Rugosité minimale (Ra) + 5 µm + 0.2 mil Exactitude (H) + (5 µm + 5%) + (0.2 mi + 5%) Exactitude (Rt) -
Seite 126: Remise En Service
être reproduit ou retransmis, en partie ou dans son intégralité, en aucune façon, sans la permission écrite de DeFelsko Corporation. DeFelsko et PosiTector sont des marques de commerce de DeFelsko Corporation déposées aux États-Unis et dans d'autres pays. Les autres marques ou noms de produits sont des marques de commerce ou des marques de commerce déposées de leurs propriétaires...
