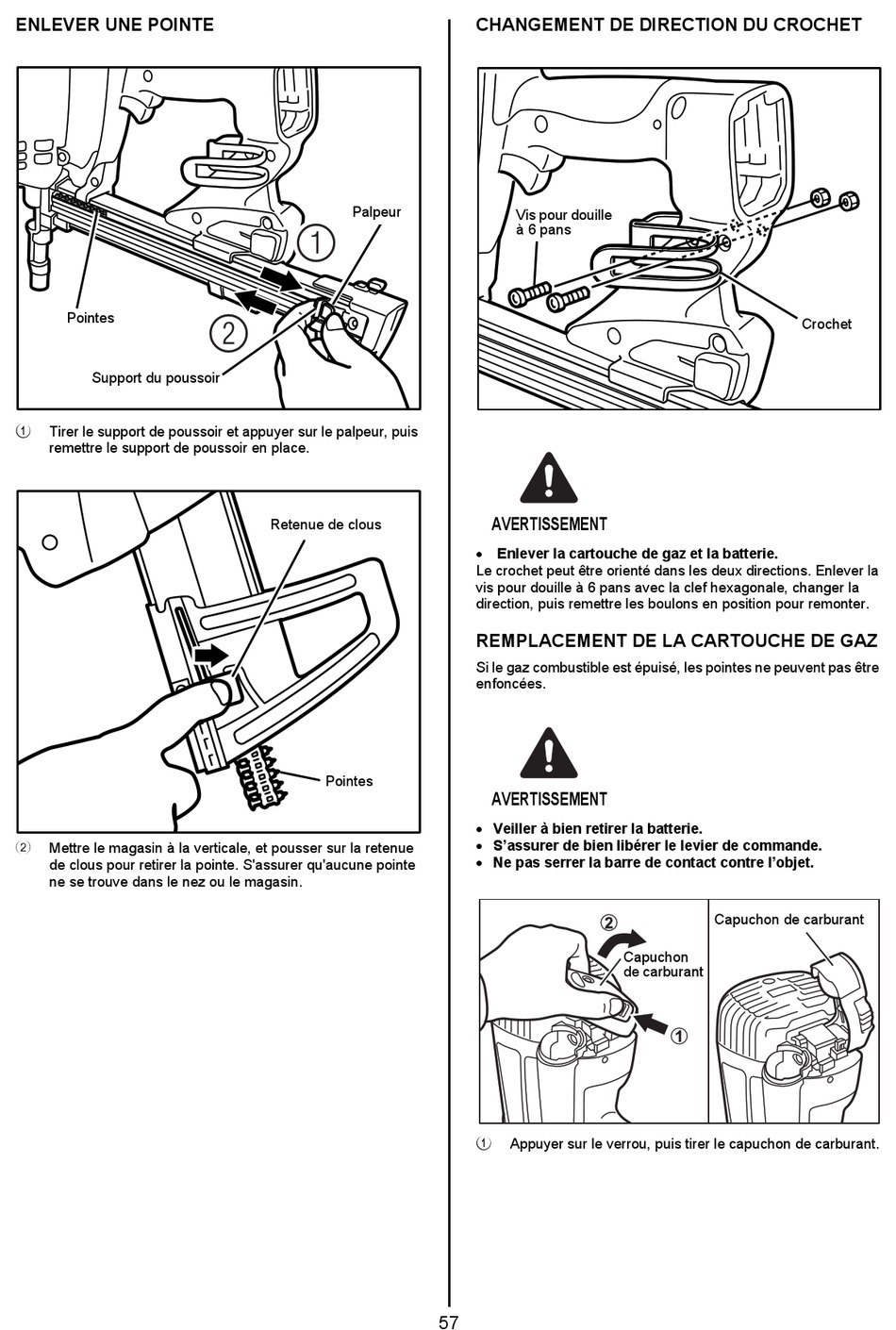

ENLEVER UNE POINTE
Pointes
Support du poussoir
1 Tirer le support de poussoir et appuyer sur le palpeur, puis
remettre le support de poussoir en place.
2 Mettre le magasin à la verticale, et pousser sur la retenue
de clous pour retirer la pointe. S'assurer qu'aucune pointe
ne se trouve dans le nez ou le magasin.
Palpeur
Retenue de clous
Pointes
57
CHANGEMENT DE DIRECTION DU CROCHET
Vis pour douille
à 6 pans
AVERTISSEMENT
• Enlever la cartouche de gaz et la batterie.
Le crochet peut être orienté dans les deux directions. Enlever la
vis pour douille à 6 pans avec la clef hexagonale, changer la
direction, puis remettre les boulons en position pour remonter.

REMPLACEMENT DE LA CARTOUCHE DE GAZ

Si le gaz combustible est épuisé, les pointes ne peuvent pas être
enfoncées.
AVERTISSEMENT
• Veiller à bien retirer la batterie.
• S'assurer de bien libérer le levier de commande.
• Ne pas serrer la barre de contact contre l'objet.
Capuchon
de carburant
1 Appuyer sur le verrou, puis tirer le capuchon de carburant.
Crochet
Capuchon de carburant
