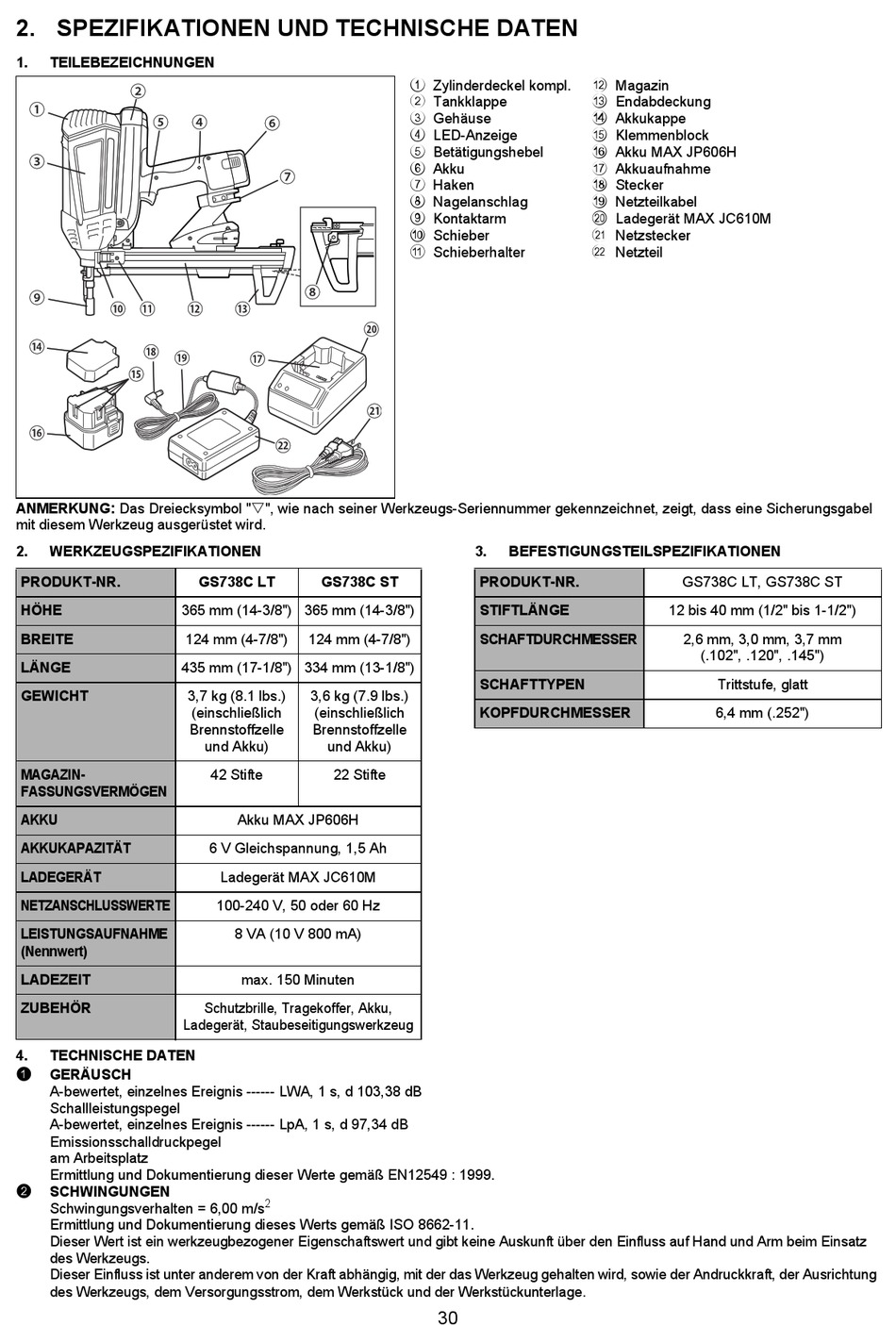

2. SPEZIFIKATIONEN UND TECHNISCHE DATEN

1. TEILEBEZEICHNUNGEN
ANMERKUNG: Das Dreiecksymbol " ", wie nach seiner Werkzeugs-Seriennummer gekennzeichnet, zeigt, dass eine Sicherungsgabel
mit diesem Werkzeug ausgerüstet wird.
2. WERKZEUGSPEZIFIKATIONEN
PRODUKT-NR.
HÖHE 365 mm (14-3/8") 365 mm (14-3/8")
BREITE
LÄNGE 435 mm (17-1/8") 334 mm (13-1/8")
GEWICHT
MAGAZIN-
FASSUNGSVERMÖGEN
AKKU
AKKUKAPAZITÄT
LADEGERÄT
NETZANSCHLUSSWERTE
LEISTUNGSAUFNAHME
(Nennwert)
LADEZEIT
ZUBEHÖR
Ladegerät, Staubeseitigungswerkzeug
4. TECHNISCHE DATEN
1 GERÄUSCH
A-bewertet, einzelnes Ereignis ------ LWA, 1 s, d 103,38 dB
Schallleistungspegel
A-bewertet, einzelnes Ereignis ------ LpA, 1 s, d 97,34 dB
Emissionsschalldruckpegel
am Arbeitsplatz
Ermittlung und Dokumentierung dieser Werte gemäß EN12549 : 1999.
2 SCHWINGUNGEN
Schwingungsverhalten = 6,00 m/s
Ermittlung und Dokumentierung dieses Werts gemäß ISO 8662-11.
Dieser Wert ist ein werkzeugbezogener Eigenschaftswert und gibt keine Auskunft über den Einfluss auf Hand und Arm beim Einsatz
des Werkzeugs.
Dieser Einfluss ist unter anderem von der Kraft abhängig, mit der das Werkzeug gehalten wird, sowie der Andruckkraft, der Ausrichtung
des Werkzeugs, dem Versorgungsstrom, dem Werkstück und der Werkstückunterlage.
GS738C LT GS738C ST
124 mm (4-7/8") 124 mm (4-7/8")
3,7 kg (8.1 lbs.) 3,6 kg (7.9 lbs.)
(einschließlich (einschließlich
Brennstoffzelle Brennstoffzelle
und Akku) und Akku)
42 Stifte 22 Stifte
Akku MAX JP606H
6 V Gleichspannung, 1,5 Ah
Ladegerät MAX JC610M
100-240 V, 50 oder 60 Hz
8 VA (10 V 800 mA)
max. 150 Minuten
Schutzbrille, Tragekoffer, Akku,
2
1 Zylinderdeckel kompl.
2 Tankklappe
3 Gehäuse
4 LED-Anzeige
5 Betätigungshebel
6 Akku
7 Haken
8 Nagelanschlag
9 Kontaktarm
0 Schieber
a Schieberhalter
3. BEFESTIGUNGSTEILSPEZIFIKATIONEN
PRODUKT-NR.
STIFTLÄNGE
SCHAFTDURCHMESSER
SCHAFTTYPEN
KOPFDURCHMESSER
30
b Magazin
c Endabdeckung
d Akkukappe
e Klemmenblock
f Akku MAX JP606H
g Akkuaufnahme
h Stecker
i Netzteilkabel
j Ladegerät MAX JC610M
k Netzstecker
l Netzteil
GS738C LT, GS738C ST
12 bis 40 mm (1/2" bis 1-1/2")
2,6 mm, 3,0 mm, 3,7 mm
(.102", .120", .145")
Trittstufe, glatt
6,4 mm (.252")
