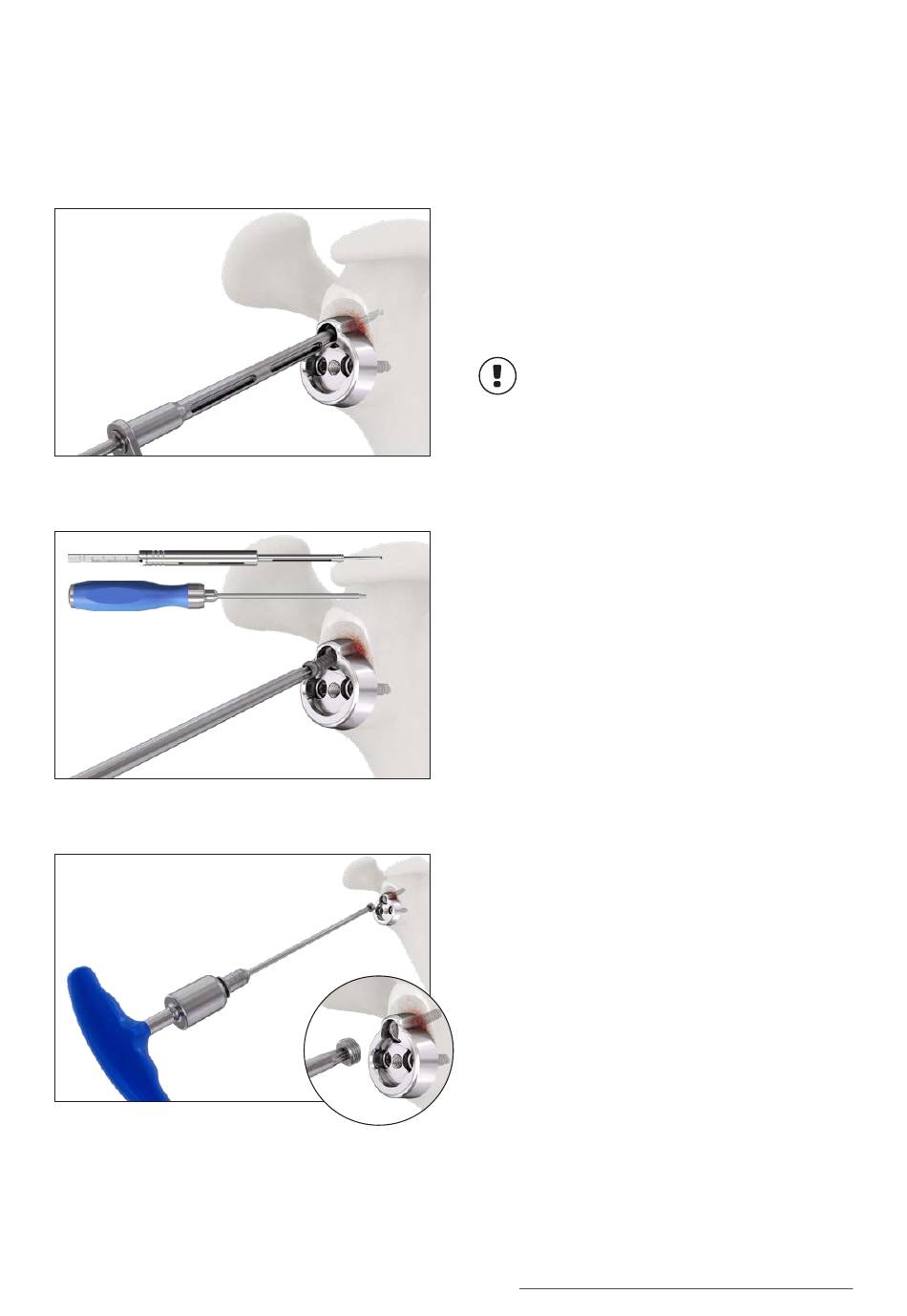

Abb. 42
Abb. 43
Abb. 44
Obere Schraubenbefestigung
Halten Sie die Bohrlehre 3.0 gegen das Schrauben-
loch. Die obere Schraube kann mit einer Winkelfrei-
heit von ± 10° zu der neutralen Achse von 20° gerichtet
werden. Setzen Sie den Bohrer 3.0 ein und bohren das
Loch für die Schraube.
Achten Sie darauf, die Bohrlehre bündig und
zentrisch im Schraubenloch zu positionieren.
Überschreitung der Winkelfreiheit (± 10°)
beeinträchtigt die Fixierung von Schraube
und Verriegelungskappe.
Messen Sie die Tiefe des Lochs mit dem Tiefenmess-
gerät LC, um die geeignete Schraubenlänge zu be-
stimmen. Setzen Sie die beiden Schrauben mit dem
Schraubendreher T20 ein und ziehen sie fest.
Montieren Sie den Schraubendreher T20 mit Schnell-
kupplung mit dem Drehmomentschlüssel.
Die obere Schraube muss mit der Kappe arretiert
werden, um den gewünschten Schraubenwinkel zu
verriegeln.
Affinis Inverse – LC-System mit SMarT Instrumenten – 23
