Technische Dokumentation
®
VeriSens

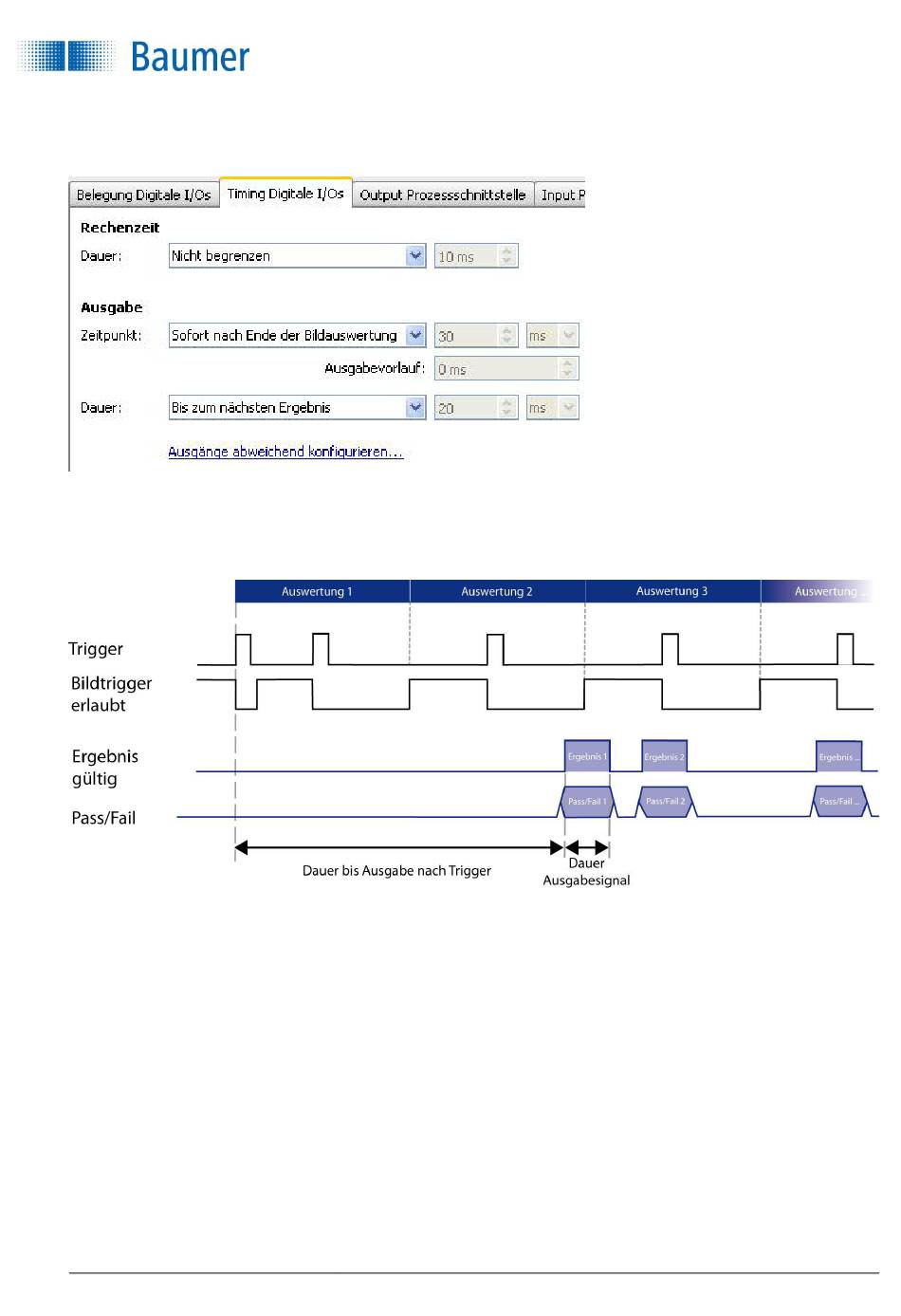

9.3.2 Timing Digitale I/Os
In diesem Dialog legen Sie fest, wann der Ausgabezeitpunkt erreicht ist und wie lange die Ausgabe dauern
soll. Dabei unterstützt das Timing Diagramm mit der Darstellung des Ablaufes, verschiedene „Mouse-over" –
Positionen erklären weitere Details.
Nach Bildaufnahme wird das Signal Bildtrigger erlaubt deaktiviert. Mit dem Ende der Bildaufnahme wird das
Signal Bildtrigger erlaubt wieder aktiviert, eine erneute Bildaufnahme ist sofort wieder möglich.
Das Pass-Fail-Signal wird dann zum eingestellten Ausgabezeitpunkt geschaltet, auch wenn bereits weitere
Auswertungen durchgeführt wurden. Das Signal Ergebnis gültig ist während dieser Zeit aktiv.
Es werden maximal 64 Ergebnisse zwischengespeichert.
v2.11.0-B4
71/435
Baumer Optronic GmbH
Radeberg, Germany
