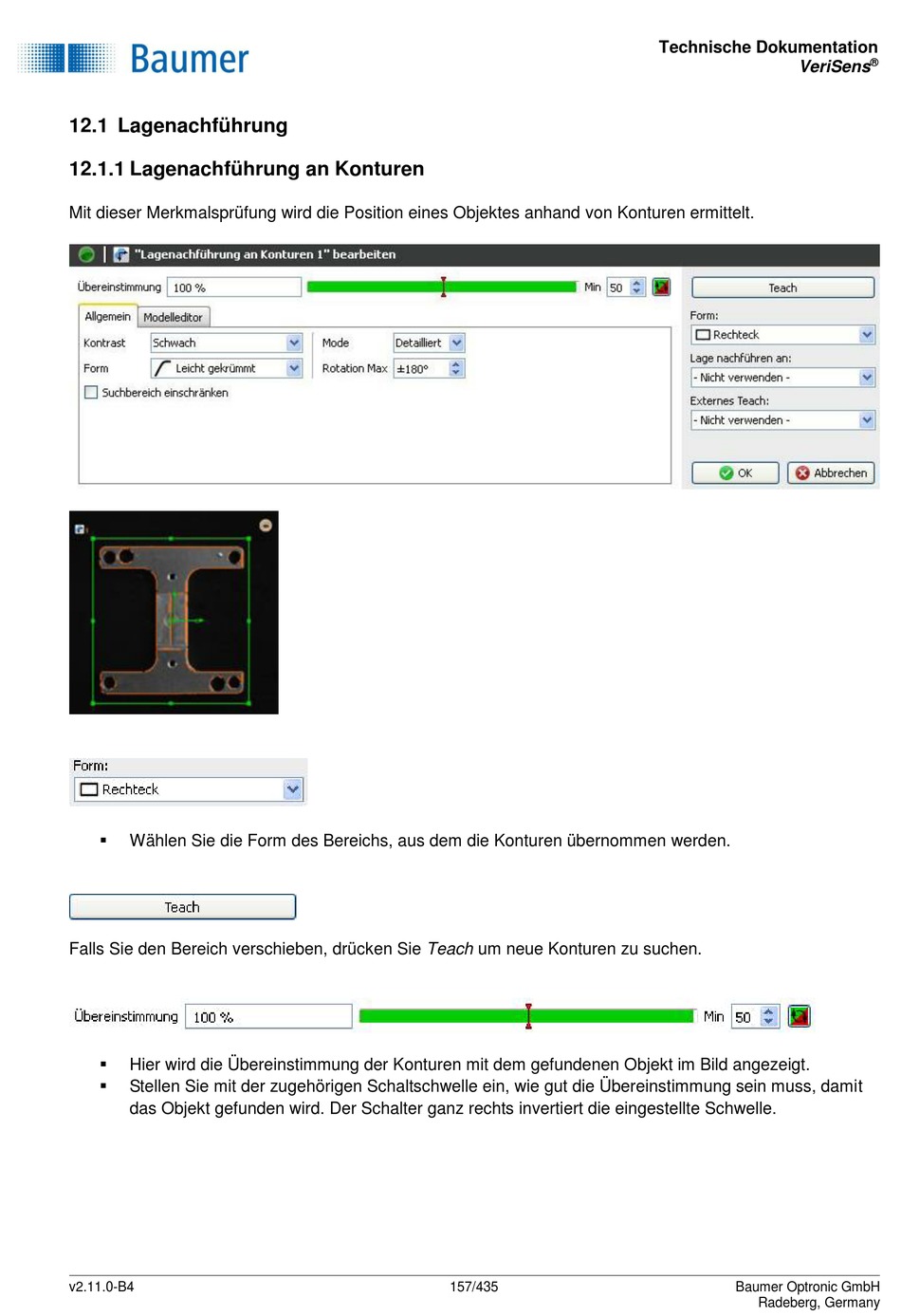

12.1 Lagenachführung
12.1.1 Lagenachführung an Konturen
Mit dieser Merkmalsprüfung wird die Position eines Objektes anhand von Konturen ermittelt.
Wählen Sie die Form des Bereichs, aus dem die Konturen übernommen werden.
Falls Sie den Bereich verschieben, drücken Sie Teach um neue Konturen zu suchen.
Hier wird die Übereinstimmung der Konturen mit dem gefundenen Objekt im Bild angezeigt.
Stellen Sie mit der zugehörigen Schaltschwelle ein, wie gut die Übereinstimmung sein muss, damit
das Objekt gefunden wird. Der Schalter ganz rechts invertiert die eingestellte Schwelle.
v2.11.0-B4
157/435
