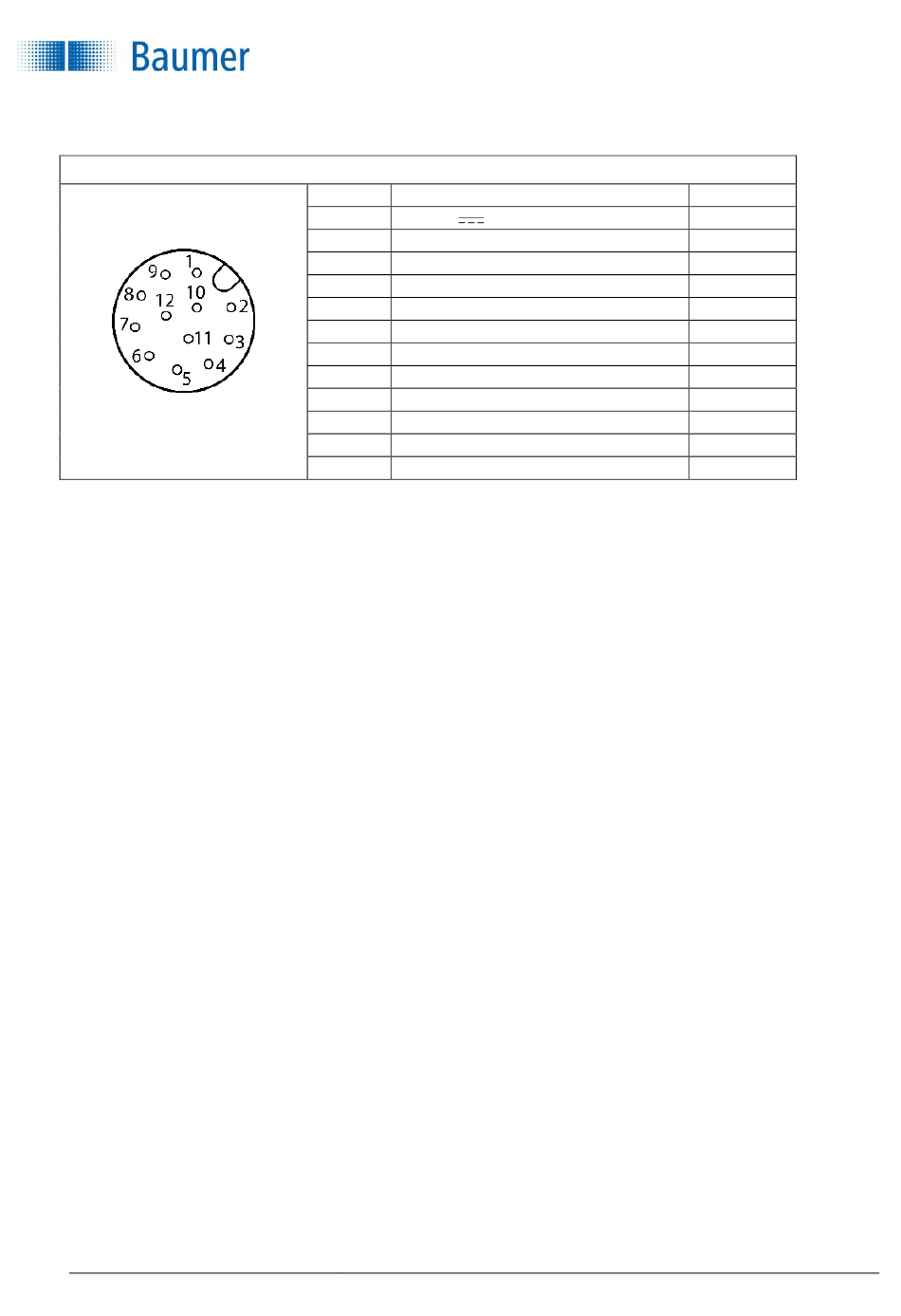

19.11 Anschlusskabel M12 / 12-polig
Pinbelegung des Anschlusskabels (M12)
v2.11.0-B4
Pin
Bezeichnung
1
Power (
24 V ± 25 %)
2
Ground
3
IN1 (Trigger)
4
OUT 1 (PTC gesichert)
5
IN 2
6
OUT 2 (PTC gesichert)
7
OUT 3 (PTC gesichert)
8
IN 3
9
OUT 4 / RS 485+ (PTC gesichert)
10
IN 4
11
IN 5
12
OUT 5 / RS 485- (PTC gesichert)
433/435
Technische Dokumentation
VeriSens
Farbcode
braun
blau
weiß
grün
rosa
gelb
schwarz
grau
rot
violett
grau-rosa
rot-blau
Baumer Optronic GmbH
Radeberg, Germany
®
