3.2.2 CABLAGE ELECTRIQUE
DANGER!
!
Installez un interrupteur général dans un endroit sûr près de l'appareil, avec caractéristiques électriques appropriées
et avec capacité d'intervention suffisante. Il faut laisser une distance minimale entre les contacts de 3 mm. La
ATTENTION
réalisation de la mise à la terre est obligatoire.
● Vérifiez que la tension, la phase et la fréquence de la source d'alimentation électrique soient. 220-240V, 1ph, 50Hz; que le puissance
soit adeguate à l'absorption de l'appareil, et que la section des câbles d'alimentation soit appropriée pour le courant maximal absorbé
par l'unité.
● Assurez-vous que le groupe d'alimentation électrique soit conforme aux normes de sécurité nationale en vigueur.
● Connectez les câbles électriques selon les schémas de câblage. Pour la connexion au groupe d'alimentation, utilisez un câble flexible
à double isolation, 3 x 1,5 mm², de type H05RN-F.
● Faire passer le câble de l'alimentation électrique dans le trou près du filtre à air et utiliser la pince de câble fournie sur le côté intérieur
du panneau pour le fixer avec l'ensemble des câbles.
● Si l'appareil doit être installé sur une surface métallique, la mise à terre doit être conforme aux réglementations locales et nationales. Si
l'appareil est équipé d'une résistance électrique chauffante (option), il faut utiliser un groupe d'alimentation séparé et un câble
d'alimentation flexible à double isolation, 3 x 2,5 mm², de type H05RN-F.
■ Installation des sondes de température d'ambiance et de la batterie d'échange thermique

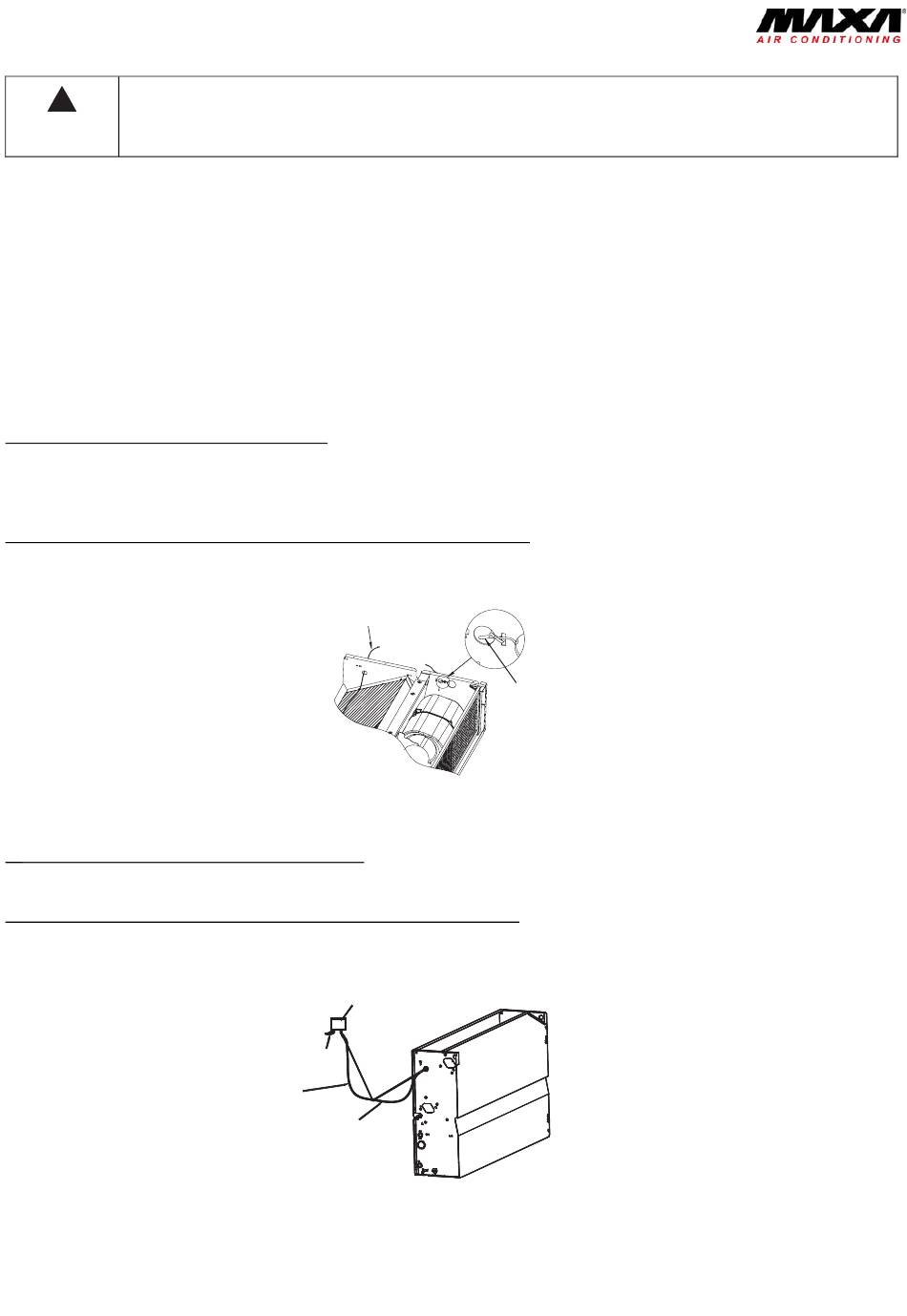

● Thermostat interne (fig. 3-9)
1. Installation sonde de température d'ambiance.
1) Retirez l'unité de la carrosserie (version I).
2) Installez la sonde de température (longueur du fil: 600mm) sur le groupe d'aspiration de l'air en utilisant des pinces de câble et passer
le câble de la sonde à travers l'ouverture d'entrée de câble. (Voir la figure 3-9)
3) Fixez le câble de la sonde de température interne et connectez-le au panneau de contrôle de la température.
2. Installation de la sonde de température de la batterie d'échangeur de chaleur
1) Connectez la sonde de température de la batterie au thermostat (Note: branchez la sonde de température de la batterie et la sonde de
température d'ambiance respectivement aux câbles noir et blanc du thermostat.)
2) Remontez la carrosserie de l'appareil.
NB: Il existe deux types de sondes pour la détection de la température d'ambiance et de la batterie d'échange de chaleur. Voir le schémas
de câblage dans le chapitre 7.
● Thermostat externe (fig. 3-10)
1. Installation de la sonde de température d'ambiance.
1) Connectez la sonde de température interne directement sur le câble du thermostat (Note: Connectez la sonde de température de la
batterie d'échange de chaleur et la sonde de température interne, respectivement, au
2. Installation de la sonde de température de la batterie d'échange de chaleur.
1) Enlevez la carrosserie de couverture de l'unité (version I).
2) Passez le câble de la sonde de température de la batterie à travers le trou d'insertion et connectez-le au thermostat.
3) Remontez la carrosserie de couverture de l'unité.
Câble branchement
sonde temp. interne
Sonde de température de la batterie
Thermostat (à mur)
Sonde temp. interne
Sonde temp. batterie
Sonde de température interne
f
ig. 3-9
câble noir et au câble
Les câbles de la sonde de température de la batterie
et de la sonde de la température ambiante passent
ensemble par la même ouverture.
f
ig. 3-10
blanc du thermostat.)
