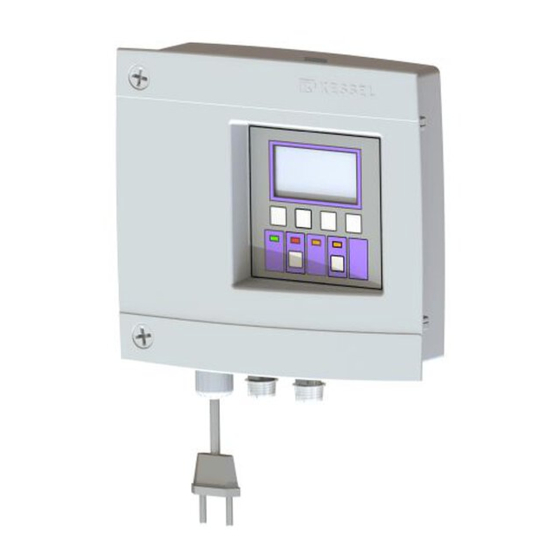

Kessel Staufix FKA Einbau- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Staufix FKA:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

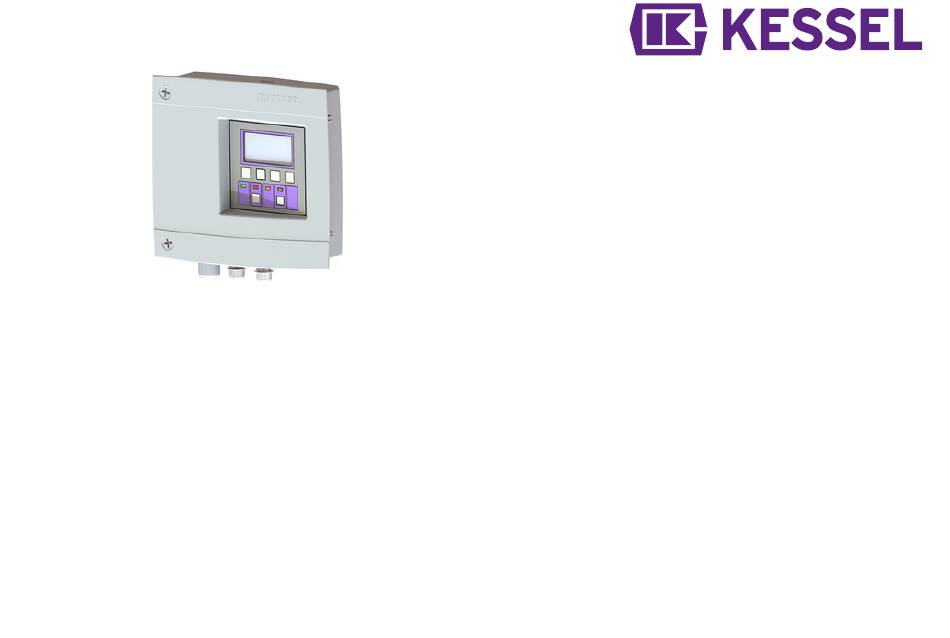

2020/11
Schaltgerät
Schaltgerät
Schaltgerät
Staufix FKA
Staufix FKA
Staufix FKA
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
DE
.......................................................................... 2
EN
........................................................................ 26
FR
........................................................................ 50
IT
........................................................................ 74
NL
........................................................................ 98
PL
...................................................................... 122
016-003
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kessel Staufix FKA

Inhaltszusammenfassung für Kessel Staufix FKA

  • Seite 1 Schaltgerät Schaltgerät Schaltgerät Staufix FKA Staufix FKA Staufix FKA Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung ................2 ................ 26 ................ 50 ................ 74 ................ 98 ..............122 2020/11 016-003...

  • Seite 2: Inhaltsverzeichnis

    Liebe Kundin, lieber Kunde, Inhalt als Premiumhersteller von innovativen Produkten für die Hinweise zu dieser Anleitung........Entwässerungstechnik bietet KESSEL ganzheitliche Sys- Sicherheit..............temlösungen und kundenorientierten Service. Dabei stel- Technische Daten............ len wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Montage..............

  • Seite 3: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Zeichen Bedeutung Folgende Darstellungskonventionen erleichtern die Orientie- Gerät freischalten! rung: Darstellung Erläuterung Gebrauchsanweisung beachten siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Warnung Elektrizität Handlungsschritt in Abbildung WEEE-Symbol, Produkt Prüfen, ob Hand- unterliegt RoHS-Richtlinie betrieb aktiviert Handlungsvoraussetzung wurde.

  • Seite 4: Sicherheit

    Der Betreiber der Anlage ist dazu verpflichtet: Sicherheit eine Gefährdungsbeurteilung zu erstellen, entsprechende Gefährdungszonen zu ermitteln und aus- Allgemeine Sicherheitshinweise zuweisen, WARNUNG Sicherheitsunterweisungen durchzuführen, Spannungsführende Teile! gegen die Benutzung durch Unbefugte zu sichern. Bei Tätigkeiten an elektrischen Leitungen und Anschlüssen Folgendes beachten: Für alle elektrischen Arbeiten an der Anlage gel- ten die nationalen Sicherheitsvorschriften.

  • Seite 5: Produktbeschreibung

    Produktbeschreibung Produkt verfügbar gehalten werden. Bestimmungsgemäße Verwendung Das Schaltgerät ist ausschließlich für die Steuerung von Rückstauverschlüssen Typ Staufix FKA für fäkalienfreies und fäkalienhaltiges Abwasser zu verwenden. Ein Einsatz des Schaltgeräts in explosionsgefährdeter Umgebung ist unzu- lässig. Alle nicht vom Hersteller ausdrücklich und schriftlich autori-...
  • Seite 6 PosNr. Baugruppe/Funktionselement PosNr. Baugruppe/Funktionselement Netzanschlussleitung Display Anschlüsse für Motor, Sonde LED Niveauüberschreitung Blindstopfen, optionale Anschlüsse Taste und LED Handbetrieb Typenschild Display und Bedienfeld PosNr. Baugruppe/Funktionselement Power-LED Alarmtaste und Alarm-LED Pfeiltasten, OK, ESC 6 / 148 016-003...

  • Seite 7: Technische Daten

    Technische Daten Ausführung Mono Betriebsspannung 230V / 50Hz Leistung, Betrieb 5 kW Leistung, Standby Schutzart IP 54 Schutzklasse Erforderliche Sicherung C16 A einpolig Einsatztemperatur 0 - 40°C 30 mA Gewicht 1,1 kg Abmessungen (LxBxT), mm 208x194x70 Anschlusstyp Eurostecker Potentialfreier Kontakt max.

  • Seite 8: Montage

    Montage Schaltgerät montieren Montageposition wählen, dabei Folgendes sicherstellen: Eine Schutzkontaktsteckdose befindet sich in unmittel- barer Nähe zum Schaltgerät. Die Anschlusskabel von Abwasserpumpe und Schwimmerschalter können fachgerecht installiert und bis zum Schaltgerät geführt werden. Das Schaltgerät kann sicher und ausreichend befestigt werden.

  • Seite 9: Batterie Anschließen

    Batterie anschließen Sicherstellen, dass Netzstecker ausgesteckt ist. Beide Schrauben lösen (Linksdrehung) und Gehäusede- ckel aufklappen. Prüfen, ob beide Batterien angeschlossen sind. Gehäuse wieder verschließen. 016-003 9 / 148...

  • Seite 10: Stecker An Schaltgeräteunterseite Anschließen

    Stecker an Schaltgeräteunterseite anschließen Kabel mit Stecker passend kürzen und/oder verlängern. Zur Verlängerung (max. 30m) ausschließlich passendes Kabelverlängerungsset (Art.Nr. 80889, 80890, 80891) verwenden. Zum Kürzen wie folgt vorgehen: Kabel heranführen, 5 cm Reserve abmessen. Mit Kombizange abschneiden. Kabelmantel ca. 3 cm vor dem Kabelende abisolieren.
  • Seite 11 Optische Sonde anschließen Analog wie bei Motor (Rückstauklappe) vorgehen, dabei aber rechten Stecker verwenden. 016-003 11 / 148...

  • Seite 12: Redundanzverbindung Herstellen (Option)

    Redundanzverbindung herstellen (Option) Nur beachten wenn das Schaltgerät als Redundanzschaltge- rät eingesetzt wird: Die Steuerleitung zwischen Hauptschaltgerät und Redun- danzschaltgerät signalisiert dem Redundanzschaltgerät wenn das Pumpenaggregat von der Stromzufuhr getrennt wurde. In diesem Fall dient das Redundanzschaltgerät als Ausfallsicherung und schützt im Bedarfsfall vor Rückstau. Die vorhandenen (schwarzen) Distanzringe an den Anschlüssen an der Schaltgeräteunterseite, mit den bei- liegenden (gelben) Distanzringen austauschen.

  • Seite 13: Weitere Anschlussmöglichkeiten

    Damit der USB-Anschluss auf der Platine ohne ein Öffnen des Gehäuses zugänglich wird, kann eine USB-Gehäuse- buchse mit Kabel und Stecker zum Einbau in das Gehäuse des Schaltgeräts bei KESSEL bestellt werden (Art.-Nr. 28785). GSM-Modem TeleControl Das TeleControl Modem (Art.-Nr. 28792) entsprechend der zugehörigen Montageanleitung 434-033 montieren.
  • Seite 14 Anschlussplan PosNr. Anschluss PosNr. Anschluss Netzleitung LIN-BUS Potentialfreier Kontakt Fernsignalgeber Motor (Rückstauklappe) USB-Stecker, USB-Anschluss Optische Sonde Anschluss TeleControl Modem Serieller Anschluss (RS 485) 14 / 148 016-003...

  • Seite 15: Inbetriebnahme

    Inbetriebnahme Folgende Zusatzfunktionen führt das Schaltgerät selbst- Das Schaltgerät prüft 2x täglich die Batteriespannung und tätig aus: meldet einen Batteriefehler (Potentialfreier Kontakt "Stö- rung"), wenn die Spannung ein bestimmtes Niveau unter- Sleep-Modus (Ruhestellung) schreitet. Am Schaltgerät erscheinen alle 20 Sekunden opti- Befindet sich die Steuerung länger als 2 Stunden im Batte- sche und akkustische Warnsignale.

  • Seite 16: Zur Inbetriebnahme Wie Folgt Vorgehen

    die Alarm-LED blinkt rot, eine Fehlermeldung erscheint im Display, ein akustischer Signalton ertönt. Taste Alarm quitteren 1 Sekunde betätigen. Akustischer Signalton verstummt, LED hört auf zu blin- ken. Zur Inbetriebnahme wie folgt vorgehen: VORSICHT Wenn das Schaltgerät als Redundanzschaltgerät eingesetzt wird, muss es um seine Funktion erfüllen zu können über einen von der Hybrid-Hebeanlage separaten Stromkreis angeschlossen werden.

  • Seite 17: Initialisierung Durchführen

    Initialisierung durchführen Bei der Initialisierung werden folgende Eingaben erwartet: |Sprache| |Datum / Uhrzeit| |Produkttyp| |Wartungsintervall| Sprache ► OK betätigen. ► Landessprache mit den Pfeiltasten auswählen und mit OK bestätigen. |Datum/Uhrzeit| Menü erscheint. Datum / Uhrzeit ► Die jeweils blinkende Ziffer in Datum und Uhrzeit einstel- len und mit OK bestätigen.

  • Seite 18: Übersicht Konfigurationsmenü

    Wartungsintervall ► Eingabe des normativ vorgegebenen Wartungs-Interval- les. Initialisierung ist abgeschlossen, Schaltgerät ist betriebs- bereit. Die erste Betätigung der Taste OK aktiviert den Bedienmo- dus am Schaltgerät. (Das Display leuchtet auf). Prüfen, ob Fehlermeldungen angezeigt werden. Wenn keine Fehlermeldungen angezeigt werden, ist das Schaltgerät betriebsbereit.
  • Seite 19 Menütexte Staufix FKA Ecolift Systeminfo Informationen 1.1.1 Gesamtlaufzeit Betriebsstunden 1.1.2 Netzausfall 0 - 999,999,9 1.1.3 Energieverbrauch 1.1.4 Rückstauzeit 1.1.5 Rückstauanzahl 1.1.6 Schaltspiele Klappe 1.1.7 Schaltspiele Pumpe 2 1.1.9 Überspannung 1.1.10 Unterspannung Logbuch Steuerungstyp Wartungstermin 1.4.1 Letzte Wartung mm:hh - dd.mm.yy 1.4.2...
  • Seite 20 1.6. Parameter 1.6.1 SDS-Selbstdiagnosesystem 1.6.2 Einschaltverzögerung Klappe 0-99 PW: 1000 1.6.3 Nachlaufzeit Klappe 1.6.4 Max. Strom Klappe 0,5 - 2,5 Wartung Handbetrieb 2.1.1 Potentialfreier Kontakt Ein/Aus 2.1.2 Externer Signalgeber 2.1.3 Kommunikation 2.1.4 Klappe Automatikbetrieb SDS Selbstdiagnosesystem 2.3.1 SDS Selbstdiagnosesystem Wartungstermin 2.4.1 Letzte Wartung OK/Fehler...
  • Seite 21 Parameter 3.1.1 SDS-Selbstdiagnosesystem 0 - 999 3.1.2 Einschaltverzögerung Klappe 0 - 99 PW: 1000 3.1.3 Nachlaufzeit Klappe Datum/Uhrzeit Kommunikation 3.6.1 Stationsname 3.6.2 Eigene Nummer 3.6.3 Modemtyp 3.6.4 3.6.6 SMS-Ziel 1 3.6.7 SMS-Ziel 2 3.6.8 SMS-Ziel 3 3.6.9 Status 3.6.10 Interval Status-SMS 3.10 Sprache 3.10.1...

  • Seite 22: Aktivierung Potentialfreier Kontakt

    3.13 Aktivierung Potentialfreier Kontakt Datenübertragung* Daten auslesen Software update Parameter auslesen * Menü für USB-Datenübertragung wird bei betätigen der ESC-Taste im Bereich Systeminfo oder nach erfolgreichem Erkennen des USB-Sticks angezeigt. Wird das Menü 0 Systeminfo angezeigt, kann (bei ange- Software des Schaltgerätes schlossenem USB-Stick) mit der Taste ESC das zuvor Update und Daten auslesen beschriebene Menü...

  • Seite 23: Parameter Einlesen

    |Parameter einlesen| auswählen, Expertenpass- wort eingeben und mit OK bestätigen. Das Einlesen wird selbsttätig durchgeführt. Parameter einlesen Sicherstellen, dass sich eine Parameter-Datei (*.csv) auf dem USB-Stick befindet. |Datenübertragun- USB-Stick anschließen, Menü wird angezeigt. |Parameter einlesen| auswählen, Passwort ein- geben und mit OK bestätigen. Das Einlesen wird automatisch durchgeführt.

  • Seite 24: Hilfe Bei Störungen

    Hilfe bei Störungen Hilfe bei Störungen Fehler Ursache Abhilfemaßnahmen |Batteriefehler| Batterie fehlt, ist defekt oder Spannung zu Batterieanschluss prüfen, ggf. Batterie tau- gering schen |Motorfehler| Kabelbruch oder Motor defekt Anlage vom Netz nehmen, Batterie deak- tivieren; Kabel überprüfen auf korrekten Anschluss und Durchgang;...

  • Seite 25: Netzausfall

    Fehler Ursache Abhilfemaßnahmen |Netzausfall| Energieversorgung ausgefallen keine, allgemeiner Netzausfall Sicherung Schaltgerät defekt Grund für den Sicherungsausfall ermitteln und ggf. Sicherung erneuern Netzzuleitung unterbrochen Netzzuleitung prüfen |Relaisfehler 1 bzw. Leistungsschütz schaltet nicht ab Schaltgerät vom Netz trennen, Schütz aus- tauschen |Kommunikationsfeh- Verbindungskabel zwischen Haupt-Schalt- Kabelverbindung prüfen / instandsetzen ler|...
  • Seite 147 016-003 147 / 148...
  • Seite 148 Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren! http://www.kessel.de/service/produktregistrierung.html KESSEL AG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
