ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL - Schaltgerät
Aqualift Comfort 230V Mono/Duo
o Installation
der Anlage wurde durchgeführt von ihrem Fachbetrieb:
Name /Unterschrift
Stand 2013/07
o Inbetriebnahme
Datum

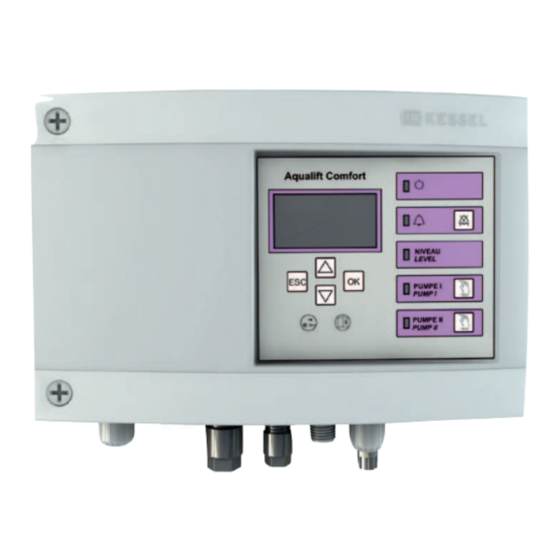

Abb. zeigt:
Schaltgerät
Aqualift Comfort
230V Mono
Abb. zeigt:
Schaltgerät
Aqualift Comfort
230V Duo
o Einweisung
Stempel Fachbetrieb
Ort
Produktvorteile
Für Mono- und
Duoanlagen lieferbar
Anwenderfreundlich
Menüführung im
mehrzeiligen Display
Mit Selbstdiagnose-
system SDS und
Erinnerungsfunktion für
die nächste Wartung
Anzeige der aktuellen
Messwerte
Einfache Einstellung der
funktionsrelevanten
Parameter
Betriebsstundenzähler
mit USB-Platinenbuchse
für einfaches Auslesen
des Logbuches
Optionale Weiterleitung
von Alarm- und Sam-
melstörmeldungen über
GSM-Schnittstelle
Sach-Nr. 010-910DE_EN
Seite 1
Page 35
