Collegamenti e cablaggio
7
Collegamenti e cablaggio
7.1
Panoramica dei collegamenti

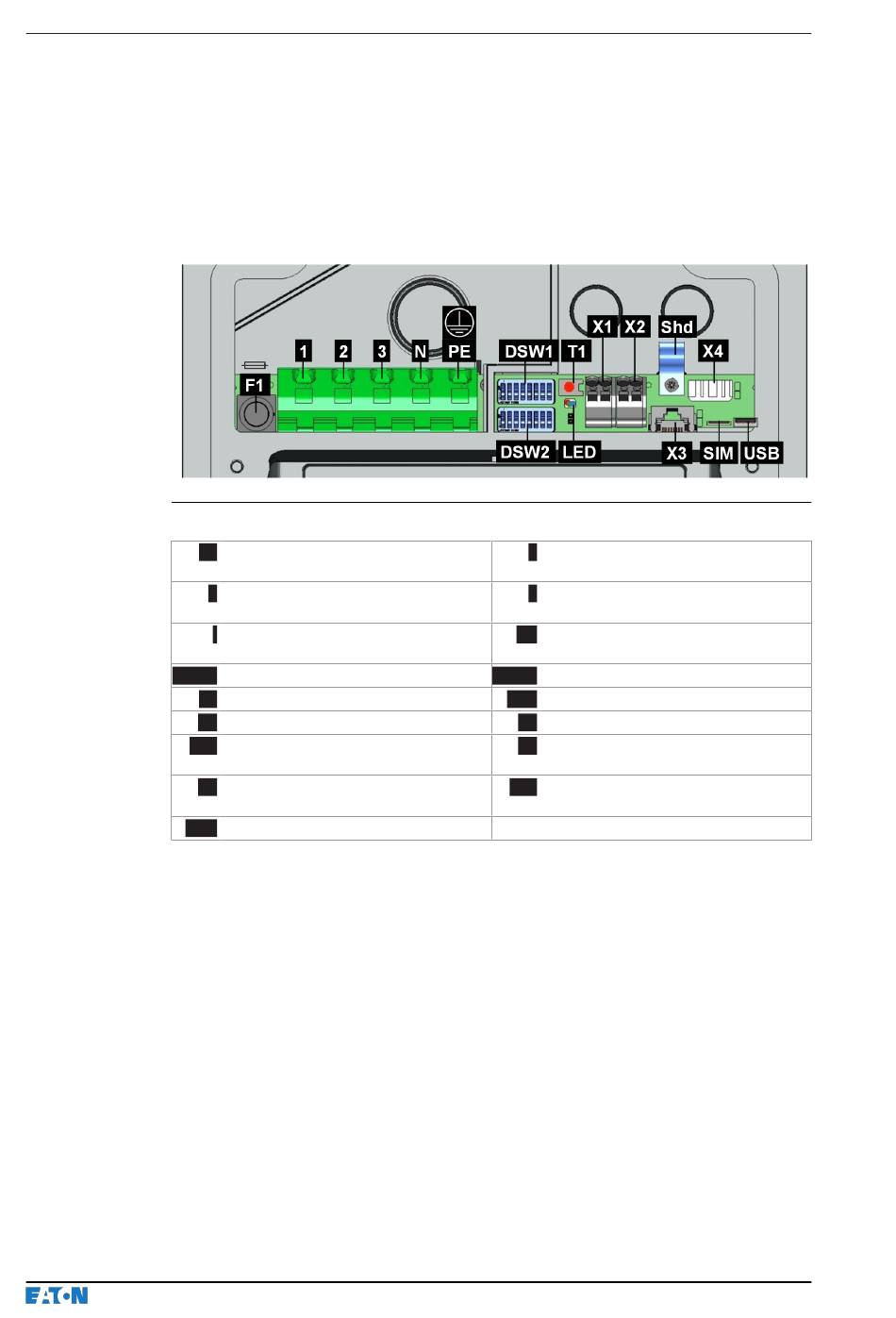

La seguente figura mostra una panoramica dei collegamento con le copertu-
re aperte.
Fig. 7-15: Panoramica dei collegamenti
DSW1
Shd
USB
536
F1
... Portafusibili
2
... Collegamento di rete conduttore
esterno 2
I
... Collegamento di rete conduttore di
neutro
... DIP switch
T1
... Tasto Service
X1
... Autorizzazione-Ingresso
... Staffa di schermatura (massa per
ETH)
X4
... Collegamento Ethernet1 (morsetti
LSA+®)
... Interfaccia USB
1
... Collegamento di rete conduttore
esterno 1
3
... Collegamento di rete conduttore
esterno 3
PE
... Collegamento di rete conduttore di
terra
DSW2
... DIP switch
LED
... LED di stato
X2
... Uscita contatto di commutazione
X3
... Collegamento Ethernet2 (RJ45)
SIM
... Slot per schede SIM (opzionale)
Manuale di installazione V1.05
xChargeIn
© EATON
