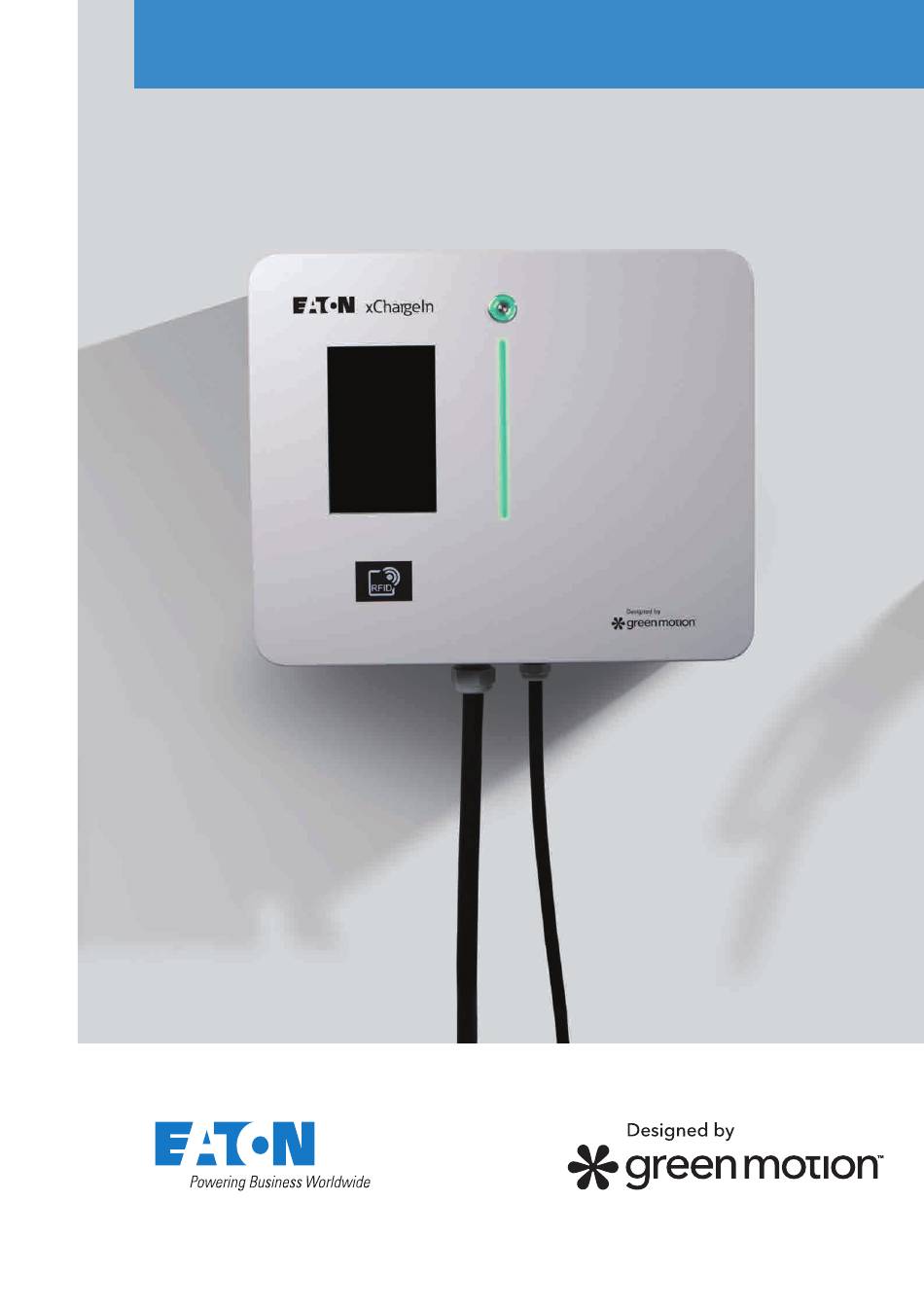

- Seite 1 DC 22 xChargeIn DC 22 – Benutzerhandbuch...
-
Seite 2: Gewährleistungs- Und Haftungsausschluss
Erfahrungen und der Bewertung der Eaton Corporation („Eaton“) und sind unter Umständen nicht allumfassend. Wenden Sie sich bitte für weitere Informationen an eine Vertriebsniederlassung von Eaton. Der Verkauf des in dieser Informationsschrift gezeigten Produkts unterliegt den Allgemeinen Geschäftsbedingungen in den entsprechenden Eaton Verkaufsrichtlinien oder sonstigen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer. -
Seite 3: Inhaltsverzeichnis
7 .2 Stations-Updates .............................13 7 .3 Filter reinigen oder austauschen ........................13 7 .4 Entsorgung ..............................13 HÄUFIG GESTELLTE FRAGEN (FAQ) ....................14 TECHNISCHE DATEN ........................... 14 9.1 Typenschild ..............................14 9.2 Technisches Datenblatt ............................15 KONTAKTINFORMATIONEN ZUM SUPPORT ..................15 XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 4: Einführung
Informationen sind mit äußerster Sorgfalt zusammengestellt worden. Eaton übernimmt jedoch keine Haftung für Fehler oder Auslassungen. Eaton behält sich das Recht vor, das Design seiner Produkte jeder Zeit zu ändern. Dieses Handbuch darf ohne Genehmigung weder kopiert noch weitergegeben werden. -
Seite 5: Umfang Des Dokuments
Vermeiden Sie es, interne oder externe Teile zu berühren, die normalerweise bei eingeschaltetem System stromführend sind. Die Hinweise, denen dieses Symbol vorausgeht, beziehen sich auf technische Probleme und einfache Bedienung. Die EU-Richtlinie für Elektro- und Elektronik-Altgeräte (WEEE). XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 6: Vorsichtshinweise
Die Ladestation darf nur an Orten mit einer relativen Luftfeuchtigkeit unter 95 % verwendet und gelagert werden. Die Ladestation darf nur bei Bedingungen mit einer relativen Luftfeuchtigkeit unter 95 % transportiert werden. Die Einheit darf nur in einer maximalen Höhe von 2000 m über dem Meeresspiegel verwendet werden. XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 7: Ihre Xchargein Dc 22 Entdecken

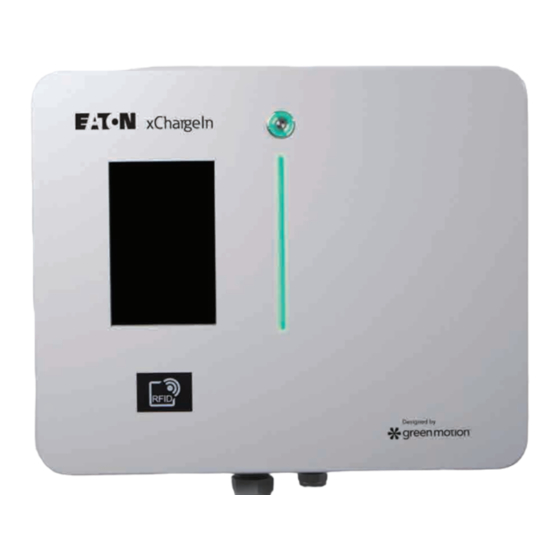

• Kabelverschraubungskappe (optional). • 3.2 Vorder- und Rückansicht Die Ladestation xChargeIn DC 22 für Elektrofahrzeuge wurde für eine nahtlose Verwendung entwickelt. Figure 1. Vorder- und Rückansicht der xChargeIn DC 22 Nummer Beschreibung Tastenanzeige Touchscreen-Farbdisplay RFID-Lesegerät LED-Anzeige Kabelverschraubungen Befestigungslöcher XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 8: Ansicht Von Unten
Die maximale Leistung, die diese Ladestation für Elektrofahrzeuge liefern kann, beträgt 22 kW. Die momentane Ladeleistung kann abhängig von bestimmten Faktoren variieren, z. B. verfügbarer Netzstrom, Installation und Fahrzeugmodell. Aus diesen Gründen lehnt Eaton jegliche Verantwortung für die gelieferte Gesamtleistung ab. Figure 3. Bildliche Darstellung mit den für die xChargeIn DC 22 verfügbaren Steckertypen... -
Seite 9: Starten Und Stoppen Des Ladevorgangs
Benutzeroberflächen“. 4. Um den Ladevorgang zu beenden, ziehen Sie den Stecker aus Ihrem Fahrzeug. In der Regel muss der Stecker zuerst vom Fahrzeug getrennt werden. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Fahrzeugs. XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 10: Anzeigen Und Benutzeroberflächen
Warten auf Benutzerinteraktion Anzeige blinkt blau Startphase des Ladevorgangs Pulsierende blaue Anzeige Fahrzeug wird geladen Anzeige leuchtet dauerhaft blau Fahrzeug aufgeladen Anzeige leuchtet dauerhaft rot Fehler beim Laden Ladevorgang angehalten oder Kein Licht nicht eingeschaltet XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 11: Touchscreen-Farbdisplay
Wenn das Balkendiagramm ROT ist, besteht keine Verbindung zum Server. Wählen Sie Ihre Sprache, indem Sie die Flagge berühren. Halten Sie die RFID-Karte an das RFID-Lesegerät, um die Authentifizierung zu initiieren. Wählen Sie den Steckertyp aus. Der Ladezustand des Fahrzeugs. XCHARGEIN DC 22 BENUTZERHANDBUCH MN192003DE Juni 2021 www.eaton.com... -
Seite 12: Notaustaste
Notaustaste 6. Software-Suite Die xChargeIn DC 22 ist mit der fortschrittlichen Software “Charging Network Manager” ausgestattet. Hierbei handelt es sich um ein All-In-One-Software-Management-System zur Steuerung des Ladestationennetzes. Weitere Informationen finden Sie im Benutzerhandbuch des Eaton Charging Network Managers, das auf www.eaton.com verfügbar ist. -
Seite 13: Wartung
7.1 So wird das Gerät außer Betrieb gesetzt Die xChargeIn DC 22 kann auf zwei Arten außer Betrieb gesetzt werden: 1. Vor-Ort-Methode: Drücken Sie die Notaus-Drucktaste. 2. Dezentrale Methode: Rufen Sie den Eaton Charging Network Manager auf, und stellen Sie das Gerät als außer Betrieb ein. 7.2 Stations-Updates Es ist zwingend erforderlich, die Geräte mit den neuesten Systemaktualisierungen zu installieren... -
Seite 14: Häufig Gestellte Fragen (Faq)
Die Garantiezeit beträgt 2 Jahre. • Wenden Sie sich an Ihren Installateur oder einen Vertreter des technischen Kundendiensts von Eaton, falls das Problem weiterhin besteht. 9. Technische Daten 9.1 Typenschild Wie Sie das Typenschild auf dem Gerät finden, wird in der nachfolgenden Abbildung 7 gezeigt. -
Seite 15: Technisches Datenblatt
10. Kontaktinformationen Sollten während des Betriebs der Ladestation technische Probleme auftreten, wenden Sie sich bitte an den für Sie zuständigen Mitarbeiter des technischen Kundendienstes von Eaton. Die folgenden Informationen sind bei der Kontaktaufnahme mit dem technischen Kundendienst von Eaton anzugeben: Produktmodell und Seriennummer •... - Seite 16 Eaton EMEA Headquarters Route de la Longeraie 7 1110 Morges, Schweiz Eaton.com/xchargeindc22 Eaton ist ein eingetragenes Warenzeichen. © 2021 Eaton Alle Rechte vorbehalten Alle anderen Warenzeichen sind Publikationsnummer: MN192003DE Eigentum Juni 2021 ihrer jeweiligen Inhaber.
