Inhaltszusammenfassung für Eaton Green Motion DC 22
- Seite 1 Green Motion DC 22 und DC 22 Mobile EV Charger Green Motion DC 22 und Benutzerhandbuch DC 22 Mobile...
- Seite 2 Käufer oder Benutzer durch seine Kunden, die sich aus der Nutzung der hierin enthaltenen Informationen, Empfehlungen und Beschreibungen ergeben. Eaton behält sich Änderungen der Angaben in diesem Handbuch ohne vorherige Ankündigung vor. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 3 ENTDECKEN SIE IHREN GREEN MOTION DC 22 EV CHARGER ......7...
- Seite 4 1. Einleitung Vielen Dank, dass Sie sich für eine Green Motion DC 22 EV Charger entschieden haben. Die Green Motion DC 22 bietet schnelle Ladegeschwindigkeit und hohe Effizienz in einem kompakten Design. Die Ladestation kann als vollständig montiertes Produkt auf einer mobilen Plattform (Rollwagen) geliefert oder an der Wand bzw. auf dem Boden (mit Hilfe eines Bodensockels) montiert werden.
- Seite 5 1.1 Umfang des Dokuments Dieses Handbuch ist für Endbenutzer des Green Motion DC 22 EV Chargers bestimmt. Es beschreibt die Betriebsumgebung, das Produkt und sein Betriebsverhalten. Das Dokument behandelt nicht die Installation und Deinstallation, die Anleitung zur Inbetriebnahme und die Fehlerbehebung.
- Seite 6 Die Einheit darf nur bei Bedingungen mit einer relativen Luftfeuchtigkeit unter 95 % transportiert werden. Die Einheit darf nur in einer maximalen Höhe bis 2000 m über dem Meeresspiegel verwendet werden. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...

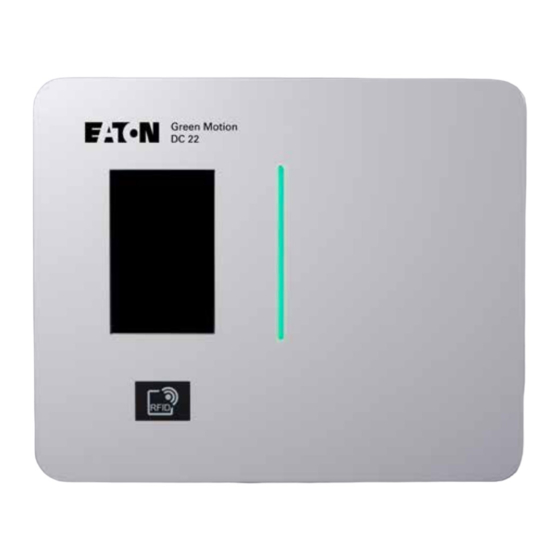

- Seite 7 • Dichtungen für die Wandmontage (vier Stück) • Die Green Motion DC 22 Mobile Ladestation ist werkseitig vormontiert, wird mit dem Netzkabel (15 m) geliefert und ist auf einem fahrbaren Untersatz montiert. 3.2 Front- und Rückansicht Abbildung 1. Vorder- und Rückansicht des Green Motion DC 22 EV Chargers...
- Seite 8 1. CCS (Cable Combined Charging System) für den EU-Markt. Dies ist das Standardkabel. 2. CHAdeMO. Dieses Kabel ist optional. Die Nennausgangsleistung, die der Green Motion DC 22 EV charger liefern kann, beträgt 22 kW. Die effektive Ladeleistung kann jedoch aufgrund externer Faktoren wie der verfügbaren Netzleistung, der Kapazität der elektrischen Anlagen, den Umweltbedingungen und des Fahrzeugmodells variieren.
- Seite 9 3.5 Green Motion DC 22 Mobile Das Green Motion DC 22 Mobile Elektroflugzeug-Ladestation wird als werkseitig vormontierter Bausatz geliefert, der aus einem einzelnen Green Motion DC 22 Gerät besteht, das auf einem fahrbaren Untersatz (Trolley) montiert und mit einer AC Versorgungsleitung (15 m) ausgestattet ist.
- Seite 10 Außer Betrieb / Wartung Pumpendes oranges Licht Aktualisierungsphase Fehler beim Laden / Hardwarefehler / Anzeige leuchtet dauerhaft rot Notschalter ein Kein Licht und blinkendes rotes Licht Integritätsprüfung fehlgeschlagen BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 11 Fahrzeug zu 100 % geladen 4.2 Touchscreen-Farbdisplay Der Green Motion DC 22 EV Charger ist an der vorderen Abdeckung mit einem Touchscreen-Farbdisplay ausgestattet. Siehe Abbildung 1. Tabelle 3 enthält Beispiele für die Bildschirme. Aufgrund kontinuierlicher Verbesserungen ist es möglich, dass in Zukunft Änderungen implementiert werden, um die Benutzererfahrung zu verbessern.
- Seite 12 Nachdem Sie sich vergewissert haben, dass keine Gefahr mehr besteht, lassen Sie den Notausschalter an der Unterseite des Geräts los. Siehe Abbildung 2. Offene Tür entdeckt. Die Tür muss geschlossen werden, bevor ein neuer Ladevorgang gestartet wird. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 13 4.3 Not-Stopp Schalter Der Not-Stopp Schalter befindet sich auf der Vorderseite der Green Motion DC 22 EV Charger, wie in Abbildung 6 dargestellt. Drücken Sie diese Taste in einem Notfall. Abbildung 6. Position des Not-Stopp Schalters Kennzeichnung Beschreibung Not-Stopp Taste BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 14 • Während des Ladevorgangs beginnt die LED blau zu blinken und zeigt anschließend den Ladezustand an, wenn die RFID-Karte erkannt wurde. Abbildung 7. Position des RFID-Lesegeräts RFID BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 15 Die Einheit kann auf zwei Arten außer Betrieb gesetzt werden: 1. Vor-Ort-Methode: Drücken Sie den Not-Stopp Schalter 2. Dezentrale Methode: Rufen Sie den Eaton Charging Network Manager auf, und stellen Sie das Gerät als außer Betrieb ein. 7.2 Firmware Updates Es ist zwingend erforderlich, die Geräte mit den neuesten Systemaktualisierungen zu installieren...
- Seite 16 Eaton alle Kunden und Endverbraucher, verantwortungsbewusste Entscheidungen bei der Entsorgung von Produkten zu treffen. Eaton übernimmt keine Verantwortung für den Transport des Geräts zur Sammel- oder Recyclingstelle. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 17 Stecker gebucht: Ein anderer Nutzer hat das Ladegerät bereits gebucht. Sie können den Ladevorgang nicht starten, wenn Sie nicht der Benutzer sind, der ihn gebucht hat. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 18 • Wenn das Problem weiterhin besteht, wenden Sie sich an einen Installateur vor Ort oder an den technischen Support von Eaton über folgende E-Mail-Adresse: BGTechSupport@eaton.com. BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 19 Die Etiketten dürfen nicht mit Fremdkörpern (Lappen, Kartons, Ausrüstung usw.) verdeckt werden, sondern müssen regelmäßig gereinigt werden und stets gut sichtbar sein. Abbildung 8. Position des Typenschilds Kennzeichnung Beschreibung Typenschild BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com...
- Seite 20 Sollten während des Betriebs des EV Chargers technische Probleme auftreten, wenden Sie sich bitte über die folgende E-Mail-Adresse an Ihren Mitarbeiter des technischen Kundendienstes von Eaton: BGTechSupport@eaton.com. Die folgenden Informationen sollten bei der Kontaktaufnahme mit dem technischen Kundendienst von Eaton angegeben werden: Produktmodell und Seriennummer, •...
