Montageanweisung

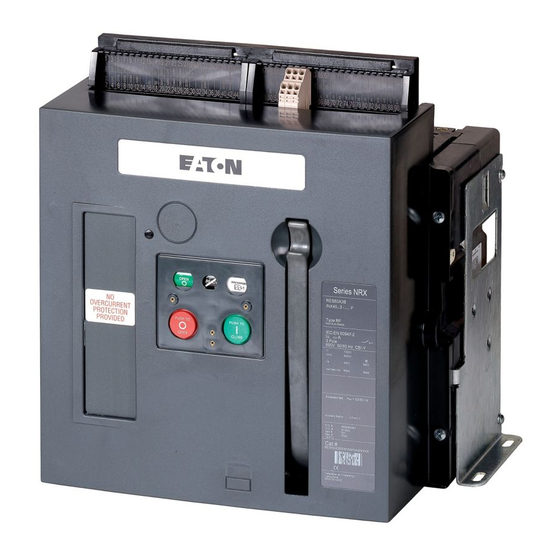

IZMX 40 – Anweisungen für herausspringende Ausgelöstanzeigen
Die Anweisungen gelten für:
UL489
Gerätereihe IZMX RF-Rahmen
IEC IZMX40
(1) Arbeiten an elektrischen Bauteilen oder Einrichtungen dürfen nur von qualifiziertem
Elektro-Fachpersonal durchgeführt werden.
(2) Schalten Sie Primär- und Sekundärkreise eines Leistungsschalters unbedingt stromlos,
falls der Leistungsschalter nicht in eine sichere Arbeitsumgebung gebracht werden kann.
(3) Einschubleistungsschalter müssen in die Trennposition gehebelt (ausgefahren) werden.
(4) Der Leistungsschalter sollte sich in Aus-Stellung befinden und die Antriebsfedern
entspannt sein.
Nichtbeachtung dieser Schritte für alle in diesen Montageanweisungen beschriebenen
Verfahren kann zu Tod, Verletzungen oder Sachschäden führen.
Beachten Sie daher bei Instandhaltungsmaßnahmen an diesem Gerät alle in dieser IL und auf
dem Produkt selbst aufgeführten Hinweise. Die fünf Sicherheitsregeln sind einzuhalten:
– Freischalten
– Vergewissern, dass Geräte nicht versehentlich wieder gestartet werden können
– Überzeugen Sie sich von der Unterbrechung der Stromzufuhr
– Erdung und Kurzschlüsse
– Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Das Gerät ist vom Netz zu trennen. Es dürfen nur vom Hersteller zugelassene Ersatzteile
verwendet werden. Die vorgeschriebenen Wartungsintervalle sowie die Anweisungen für
Reparatur und Austausch sind unbedingt einzuhalten, um Schäden an Personen und Anlagen zu
vermeiden.
IL0131126DE
WARNUNG
WARNUNG
Gültig ab November 2016
Gerätereihe IZMX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eaton IZMX-Serie
Inhaltszusammenfassung für Eaton IZMX-Serie
- Seite 1 Montageanweisung IL0131126DE Gültig ab November 2016 Gerätereihe IZMX IZMX 40 – Anweisungen für herausspringende Ausgelöstanzeigen Die Anweisungen gelten für: UL489 Gerätereihe IZMX RF-Rahmen IEC IZMX40 WARNUNG (1) Arbeiten an elektrischen Bauteilen oder Einrichtungen dürfen nur von qualifiziertem Elektro-Fachpersonal durchgeführt werden. (2) Schalten Sie Primär- und Sekundärkreise eines Leistungsschalters unbedingt stromlos, falls der Leistungsschalter nicht in eine sichere Arbeitsumgebung gebracht werden kann.
-
Seite 2: Abschnitt 1: Allgemeine Informationen
äußerlich sehr ähnlich. Der einzige erkennbare Unterschied zwischen den beiden Ausführungen ist eine kleine, hakenförmig geformte Vorrichtung bei der Ausführung mit Verriegelung. Dieser Haken betätigt die Verriegelungsfunktion. Beide Kennmelder werden jedoch auf dieselbe Art und Weise installiert und entfernt. EATON www.eaton.com... -
Seite 3: Abschnitt 2: Installation Des Ausgelöst-Meldeschalters
Sie die Daumenlasche drücken und das Fach herausziehen. Dadurch wird genügend Platz geschaffen, um den Ausgelöst-Meldeschalter zu installieren. Abbildung 5. 1. Schritt 2. Schritt: Entfernen Sie die Frontabdeckung. Ziehen Sie den Ladegriff nach unten, um das Herausnehmen zu vereinfachen. EATON www.eaton.com... - Seite 4 ACHTEN SIE BEIM ANBRINGEN DER FRONTABDECKUNG DARAUF , werden, um diesen in den Befestigungsschlitz zu drücken. DASS DIE ÖFFNUNG IN DER FRONTABDECKUNG MIT DER TASTE DES AUSGELÖST-MELDESCHALTERS ÜBEREINSTIMMT. ANDERNFALLS KANN ES ZU SCHÄDEN AM KENNMELDER UND/ ODER ZU EINEM FEHLERHAFTEN BETRIEB DES AUSGELÖST- MELDESCHALTERS KOMMEN. EATON www.eaton.com...
-
Seite 5: Abschnitt 3: Entfernen Des Ausgelöst-Melde- Schalters
Position halten (unverriegelt), hebeln Sie den Ausgelöst-Meldeschalter in dem schrägen Schlitz nach oben. Das Gehäuse des Ausgelöst-Meldeschalters ist wie dargestellt von der anderen Seite der Seitenwand zugänglich. Abbildung 13. 3. Schritt Schritt 4: Lösen Sie die unverlierbare Befestigungsschraube (siehe Abbildung 12). EATON www.eaton.com... -
Seite 6: Abschnitt 4: Zubehör-Sekundäranschlüsse
Abbildung 19. 1. Schritt 2. Sekundäranschlüsse werden durch Einstecken der Anschlussstecker an der Position mit der entsprechenden Nummer hergestellt. Ein bereits verbundener Anschlussstecker kann durch Zusammendrücken der beiden Verriegelungslaschen mit einer kleinen Spitzzange und Herausziehen des Steckers entfernt werden (Abbildung 17). EATON www.eaton.com... - Seite 7 Abbildung 23. 1. Schritt (RF-Rahmen abgebildet). oben auf der Montageplatte einrastet. Abbildung 22. 4. Schritt WICHTIG FÜR DAS ENTFERNEN DER RECHTEN ODER LINKEN ZUBEHÖRFÄCHER ODER ANDERER ELEKTRISCHER ZUBEHÖRTEILE MUSS DER ANSCHLUSSSTECKER DES ENTSPRECHENDEN ZUBEHÖRS ZUERST GETRENNT WERDEN. EATON www.eaton.com...
- Seite 8 ENTSPRECHENDEN ZUBEHÖRS ZUERST GETRENNT WERDEN. 3. Schritt: Um einen Zubehörstecker von einem Einschubleistungsschalter zu entfernen, ziehen Sie den Stecker aus dem sekundären Steckergehäuse. Siehe Schritt 2 und Abbildung 18 unter „Allgemeine Informationen“ in diesem Abschnitt für detaillierte Informationen zum Entfernen. EATON www.eaton.com...
- Seite 9 Montageanweisung IL0131126DE IZMX 40 – Anweisungen für herausspringende Ausgelöstanzeigen Gültig ab Dezember 2016 EATON www.eaton.com...
-
Seite 10: Gewährleistungs- Und Haftungsausschluss
Eaton übernimmt gegenüber dem Käufer oder Nutzer unter in diesem Dokument basieren auf Erfahrungswerten und Einschätzun- keinen Umständen eine vertragliche, deliktische (einschließlich gen der Eaton Corporation (Eaton). Dieses Dokument dient lediglich zu Fahrlässigkeit), verschuldensunabhängige oder sonstige Haftung für Informationszwecken und berücksichtigt daher möglicherweise nicht außergewöhnliche, indirekte, oder mittelbare Schäden, Folgeschäden...
