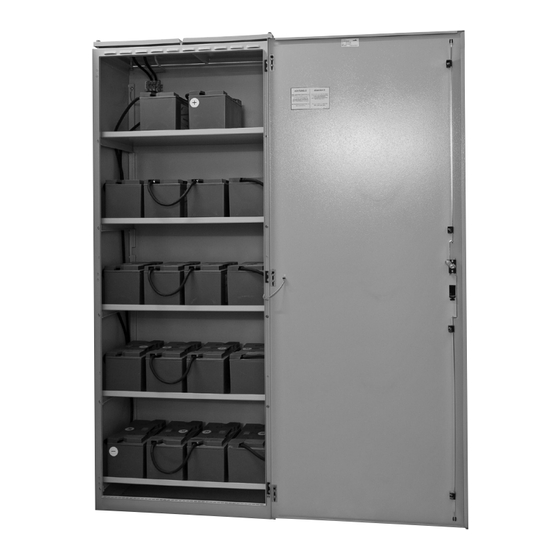

CEAG Batterieschränke Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung Zielgruppe Teil 1: Elektrofachkraft gem. DIN VDE 0105, Teil 1 Zielgruppe Teil 2: Elektrotechnisch unterwiesene Person...
Personal, zusammengestellt. unsachgemäß oder nicht bestimmungsgemäß verwendet Die Betriebsanleitung ist in unmittelbarer Nähe der wird. Batterieschränke jederzeit zugänglich für alle Personen, die an oder mit den Batterien arbeiten, aufzubewahren. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Verantwortung des Betreibers Diese Betriebsanleitung muss in unmittelbarer Umgebung der Batterie aufbewahrt werden und den an und mit der Batterie beschäftigten Personen jederzeit zugänglich sein. Die Batterie darf nur in technisch einwandfreiem und Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
4.2 Verdrahtung 118 Ah WICHTIGER HINWEIS Es darf immer nur ein Temperaturfühler pro Ladeeinrich- tung angeschlossen werden. Eine Reihen- oder Parallel- schaltung der Temperaturfühler führt zu einer unsachge- mäßen Ladung der Batterien. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Installationsanleitung 30080001443 WICHTIGER HINWEIS Es darf immer nur ein Temperaturfühler pro Ladeeinrich- tung angeschlossen werden. Eine Reihen- oder Parallel- schaltung der Temperaturfühler führt zu einer unsachge- mäßen Ladung der Batterien. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
+ Stromschiene Batterieanschlussverteiler siehe separate Installationsanleitung 30080001443 WICHTIGER HINWEIS Es darf immer nur ein Temperaturfühler pro Ladeeinrichtung angeschlossen werden. Eine Reihen- oder Parallelschaltung der Temperaturfühler führt zu einer unsachgemäßen Ladung der Batterien. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
WICHTIGER HINWEIS Es darf immer nur ein Temperaturfühler pro Ladeeinrich- tung angeschlossen werden. Eine Reihen- oder Parallel- schaltung der Temperaturfühler führt zu einer unsachge- mäßen Ladung der Batterien. PE-Stromschiene - Stromschiene + Stromschiene Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Sprinter • Blöcke vor Witterungseinflüssen, Feuchte und Über- flutung schützen. • Blöcke gegen direkte und indirekte Sonneneinstrah- lung schützen. • Lagerräume für Batterien sollen sauber, trocken, frost- frei und gepflegt sein. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Die minimale Spannung ist die unterste Grenze. Bei Temperaturen < 15 °C wird eine Ladezeit von 20 Stun- den empfohlen. Lagerzeit in Monaten Abb. 1: Sprinter – Restkapazität in % von C10 versus Lagerzeit bei verschiedenen Temperaturen Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
• Die optimale Temperatur ist die Nenntemperatur 20 °C. • Höhere Temperaturen verringern die Brauchbarkeitsdau- er. Oberhalb von 40 °C besteht das Risiko des „thermal runaway Effekts“ . Abb. 2: Marathon – Brauchbarkeitsdauer versus Temperatur Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Funkenbildende Teile müssen gemäß DIN EN 50272-2 einen Sicherheitsabstand von den Zellen- bzw. Blocköffnungen (Ventile bei verschlossenen Batterien) haben. Heizelemente mit offenen Flammen oder glühenden Ober- flächen sind verboten. Die Temperatur von Heizelementen darf 300°C nicht überschreiten. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
0,02V variieren. Bei Blockbatterien sind folgende max. Abweichungen erlaubt: • 6 V - Blöcke: 0,04 V • 12 V - Blöcke: 0,05 V Die mitgelieferten Polabdeckungen zur Isolation der Batte- riepole montieren. Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
< 6 Monate 6.60 - 7.19 V 13.33 - 14.16 V Tücher) ohne Zusätze. > 6 Monate 6.64 - 7.16 V 13.38 - 14.11 V Tab. 7: Zulässiger Bereich der Erhaltungsladespannungen Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Bei Ersatzteilbestellungen bitte umbedingt angeben: • Bestellnummer • Nennkapazität • Typ Im Fall von Reklamationen benötigen Sie von uns eine RMA - Nummer. Entnehmen Sie bitte weitere Infos hierzu unserer Internetseite www.ceag.de! Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Seite 56
Gebrauchsanweisung T echnologies echnologies echnologies Ortsfeste verschlossene Bleibatterien 81700848 Nenndaten •Nennspannung U :2,0 V x Zellenzahl •Nennkapazität C :10h; 20h Entladung (siehe Typschild auf den Zellen/Blöcken und den techn. Daten dieser Anweisung) •Nennentladestrom I /10h; C /20 h •Entladeschlussspannung U :siehe technische Daten in dieser Anweisung •Nenntemperatur T :20 °...
Seite 57
c) Umschaltbetrieb 2.6 Ladeströme Erhaltungslade- Nenn- Beim Laden ist die Batterie vom Verbraucher Im Bereitschaftsparallelbetrieb oder Pufferbetrieb spannung[V/Z] temp.[ ° C] getrennt. Die Ladespannung der Batterie ist ohne Wiederaufladestufe sind die Ladeströme MarathonL/XL 2,27 gem. T a belle 3 einzustellen. Das Laden ist zu nicht begrenzt.
Seite 58
2,45 2,40 2,35 Erhaltungsladung 2,30 2,25 2,20 2,15 Te mperatur [ ° Bild 2: Marathon M /M-FT, Sprinter P /XP, Sprinter S ; Ladespannung über der Temperatur Weichen Zellen-/Blockspannungen von der durch- 4. Prüfungen 2.9 Elektrolyt schnittlichen Erhaltungsladespannung um mehr Prüfungen müssen gemäß...
Seite 59
Notizen Notizen Montage- und Betriebsanleitung Batterieschränke/Batterieunterbringung 30080001441 (Z) July 2016 www.ceag.de...
Seite 60
Eaton, weil individuelle Unterstützung und der Erfolg unserer Kunden stets an erster Stelle stehen. Für mehr Infor- mationen besuchen Sie www .eaton .eu . Ihre Ansprechpartner finden Sie unter www .ceag .de . Eaton Industries Manufacturing GmbH Electrical Sector EMEA...
