xChargeIn
Matningsterminalerna är utformade som fjäderkraftsplintar. De anvisningar
rörande hantering som finns i terminalområdet måste följas.
Obs
Brottrisk för terminalen!
För inte skruvmejseln uppåt, nedåt eller åt sidan!
Gör så här för att ansluta matningsspänningen:
1) Korta anslutningstrådarna till lämplig längd (så korta som möjligt).
2) Avisoliera anslutningstrådarna ca 12 mm. Vid litztråd med fina trådar ska
3) Skjut in spårskruvmejseln (5,5 mm) i matningsterminalen så som visas.
Installationshandbok V1.05
© EATON

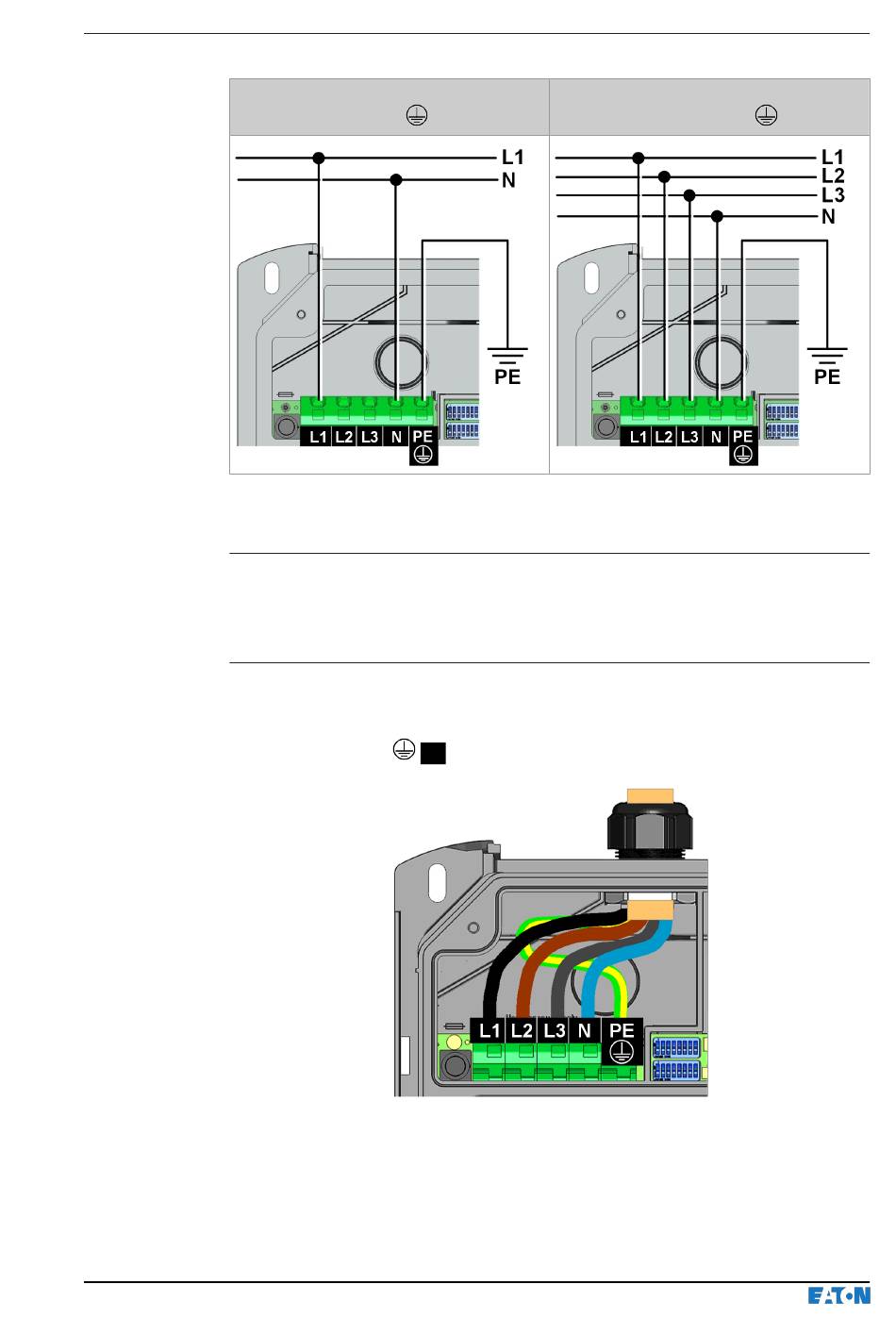

1-fas: via terminalerna
L1, N och
PE
Skyddsledaren
PE
du använda trådändhylsor.
Skruvmejseln måste ligga på huset.
Anslutningar och ledningsdragning
3-fas: via terminalerna
L1, L2, L3, N och
måste vara längre än de andra ledarna!
PE
855
