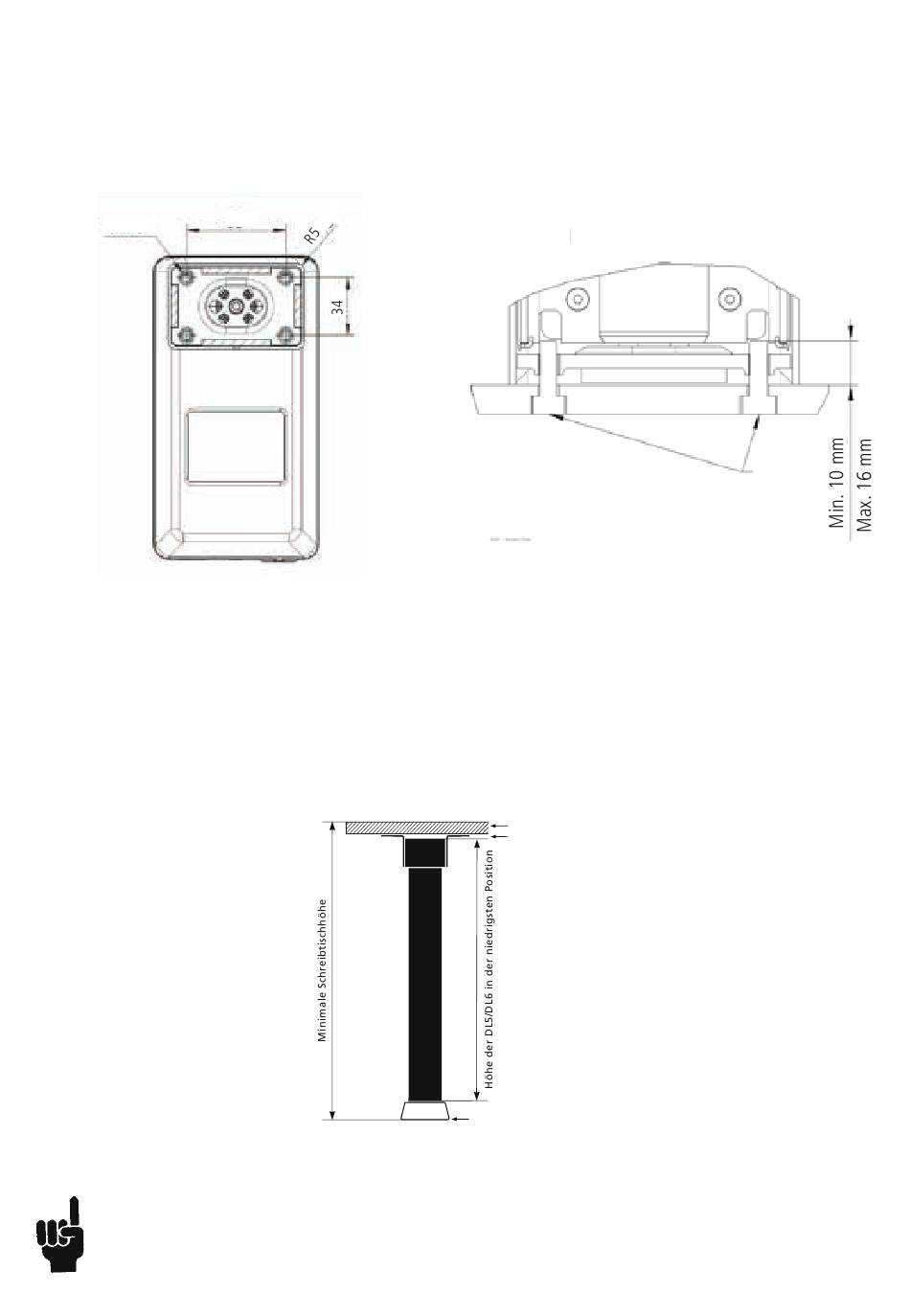

Montagehinweise für Fußteil
Die DL5/DL6 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben für die Montage des Fußteils
geliefert. Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min. 8,8) und angemessener Länge
für die Befestigung des Fußteils zu nutzen. Die Schrauben müssen mindestens 10 mm und nicht tiefer als 16 mm
in die DL5/DL6 Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf 10 Nm nicht überschreiten.
4 x M6
Die vier Bohrungen in der Bodenplatte haben einen Abstand von 58/34 mm zueinander.

Montage des Tisches

Da die Tischplatte Geräusche verstärken kann, empfehlen wir, ein vibrationsdämmendes Material zwi-
schen Tischplatte und -rahmen zu platzieren.
58
Bodenplatte
Tischplatte
Dämmmaterial
Boden
Seite 12 von 32
M6
