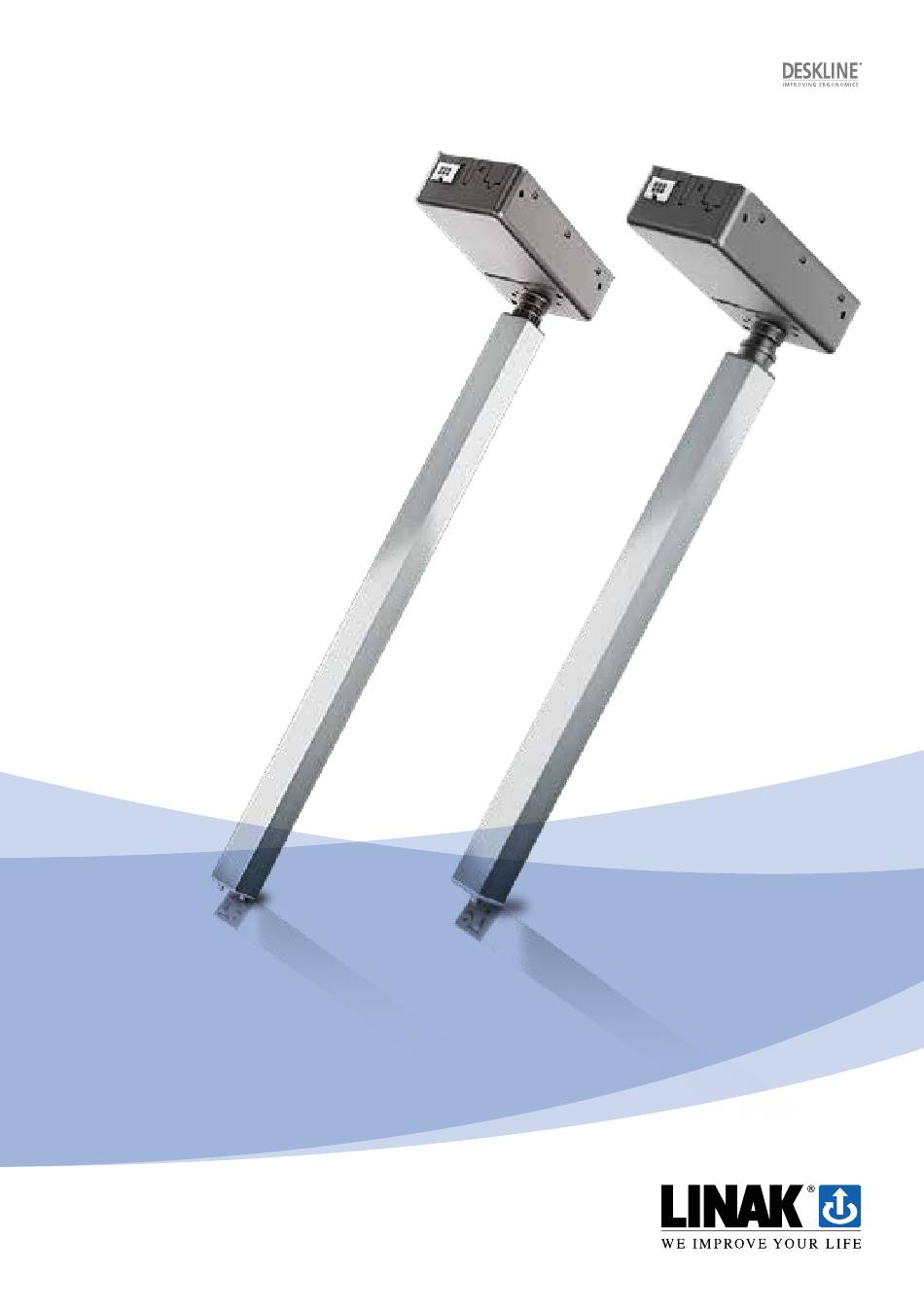

- Seite 1 DB5/DB6 System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
® Montagehinweise für das DESKLINE DB6 System .................14 ® Montagehinweise für CBD4/CBD5/CBD6 ..................17 Elektrische Anschlüsse des DB5/DB6 Systems ................18 Initialisierung des DESKLINE DB5/DB6 Parallelsystems ..............19 Zubehör und Reparaturen ......................20 Entsorgung von LINAK Produkten ....................21 Hauptentsorgungsgruppen ......................21 Entsorgung von Batterien ......................22 Etiketten .............................23... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 6: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 7: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S Linearaktuatoren DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23, LA31 Hubsäulen DL1A, DL2, DL4S, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19, BASE1 Desk Panels... -
Seite 9: Verschiedenes Zum Deskline ® Db5/Db6 System
Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Antriebe führen. Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass... -
Seite 10: Beschreibung Des Deskline ® Db5/Db6 Systems

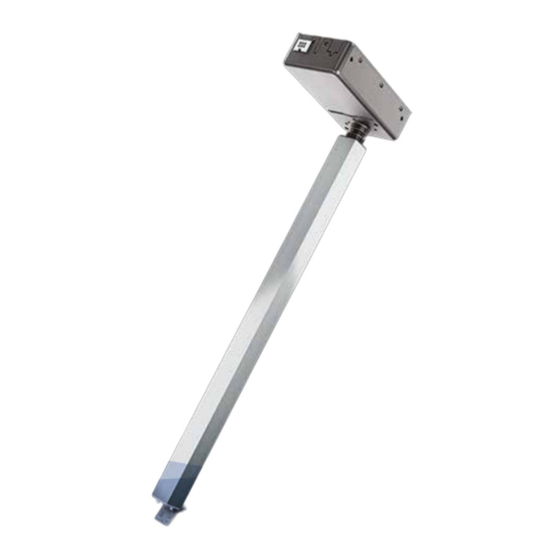

DB5/DB6 Systems ® Jeder DESKLINE DB5/DB6 Aktuator ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start- und Stoppfunktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. -
Seite 11: Montagehinweise Für Das Deskline ® Db5 System
Montagehinweise für das DESKLINE DB5 System ® Das Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befestigung am Tischrahmen dienen. Wir empfehlen, alle sechs vorgebohrten Gewindelöcher für M6-Gewindeschrauben zu nutzen. Die Schrauben sollten von guter Qualität sein, eine angemessene Länge haben und nicht tiefer als 10 mm ins Motorgehäuse gebohrt werden. - Seite 12 Abbildung 2 (Montagebeispiel DB5 System) Das DESKLINE DB5 System darf nur in Druck-Anwendungen mit nach oben montiertem Motorgehäuse ® benutzt werden. Stellen Sie keinen Monitor direkt über das Motorgehäuse, da Magnete im Inneren des Motors das Bild unterbrechen (je nach Monitortyp und Entfernung zum Motor) und somit Fehlfunktionen verursachen können.
- Seite 13 Das Endstopp-System des DB5 basiert auf einem Puffer-Prinzip. Bei der Initialisierung muss die Länge beachtet werden. Der Antrieb muss in der Lage sein, folgende Bewegungen durchzuführen: Einfahrrichtung: Einbaumaß - Toleranzen - 5 mm Ausfahrrichtung: Einbaumaß + Hublänge + Toleranzen + 5 mm...
-
Seite 14: Montagehinweise Für Das Deskline ® Db6 System
Typ K50 Abbildung 3 (Montagebeispiel DB6) Max. 10 mm DB5/DB6 Motorgehäuse Es ist wichtig, dass die korrekten Schrauben verwendet werden. Überprüfen Sie, ob die Schrauben richtig befestigt wurden, um zu vermeiden, dass die Führungen ausei- nanderfallen, wenn der Tisch verfahren wird. - Seite 15 Abbildung 4 (Montagebeispiel DB6 System) Das DESKLINE DB6 System darf nur in Druck-Anwendungen mit nach oben montiertem Motorgehäuse ® benutzt werden. Stellen Sie keinen Monitor direkt über das Motorgehäuse, da Magnete im Inneren des Motors das Bild unterbrechen (je nach Monitortyp und Entfernung zum Motor) und somit Fehlfunktionen verursachen können.
- Seite 16 Das Endstopp-System des DB6 basiert auf einem Puffer-Prinzip. Bei der Initialisierung muss die Länge beachtet werden. Der Antrieb muss in der Lage sein, folgende Bewegungen durchzuführen: Einfahrrichtung: Einbaumaß - Toleranzen – 5 mm Ausfahrrichtung: Einbaumaß + Hublänge + Toleranzen + 5 mm DB6 (komplett ausgefahren) Verfahren in Puffer: 5 mm Höhe des Motorgehäuses: 46 mm...
-
Seite 17: Montagehinweise Für Cbd4/Cbd5/Cbd6
Montagehinweise für CBD4/CBD5/CBD6 Die Steuereinheit wird mit 4 Schrauben (3 Schrauben für CBD5 und CBD6) mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Plat- zierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD5 - Steuereinheit CBD6 - Steuereinheit CBD4 - Steuereinheit... -
Seite 18: Elektrische Anschlüsse Des Db5/Db6 Systems
Elektrische Anschlüsse des DB5/DB6 Systems Das DESKLINE DB5/DB6 System muss wie in Abb. 5 angeschlossen werden. Jeder DB5/DB6 muss mit einem ® Motorkabel mit 6-poligem Stecker an die Buchsen in der Steuereinheit angeschlossen werden. Alle DB5/DB6 Antriebe werden auf der gleichen Seite der Steuereinheit angeschlossen. -
Seite 19: Initialisierung Des Deskline Db5/Db6 Parallelsystems
„Abwärts-Taste“ betätigt werden, damit das System mit einem Viertel der Antriebsgeschwindigkeit zur untersten Endlage weiterfährt. Wenn in den Endlagen ein Fehler auftritt oder die Hublänge der DB5/DB6 geändert wurde, muss die Steuereinheit CBD4/CBD5/CBD6 erneut initialisiert werden. Die ersten beiden Male in denen das System in die obere Endlage verfahren wird, fährt es automatisch wieder ca. -
Seite 20: Bestellung Von Zubehörteilen
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Händler. Seite 20 von 32... -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etikett für DB5 Etikett für DB6 Etikett für CBD4 Etikett für CBD5 Etikett für CBD6 Seite 23 von 32... -
Seite 24: Zeichnungen
Zeichnungen DESKLINE DB5/DB6 System ® DB5 Hubeinheit 1120 +6 4xM6 12,8 Montagelöcher für M6 Schrauben max. Kopfdurchmesser 10 mm 2xM6 2 x Montagelöcher für ø 5 Schrauben Typ: EJOT PT 50 x (10 + Bodenplatte) DB6 Hubeinheit 1180 12,8 4xM6 Montagelöcher für M6 Schrauben... - Seite 25 CBD4 CBD5 ø 5,5 Seite 25 von 32...
- Seite 26 CBD6 ø 5,5 Seite 26 von 32...
-
Seite 27: Original Konformitätserklärung
(The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) Linear Actuator(s) 31, DB4, DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23 series and / or Lifting Column(s) DL1A, DL2, DL4, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19,... -
Seite 28: Konformitätserklärung - Übersetzung Ins Deutsche
CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) Linearaktuator(en) 31, DB4, DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23 Serie und / oder Hubsäule(en) DL1A, DL2, DL4, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, DL19,... -
Seite 29: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Anwendung oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Anwendung einzigartig ist. - Seite 30 Seite 30 von 32...
- Seite 31 Seite 31 von 32...
-
Seite 32: Adressen
® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
