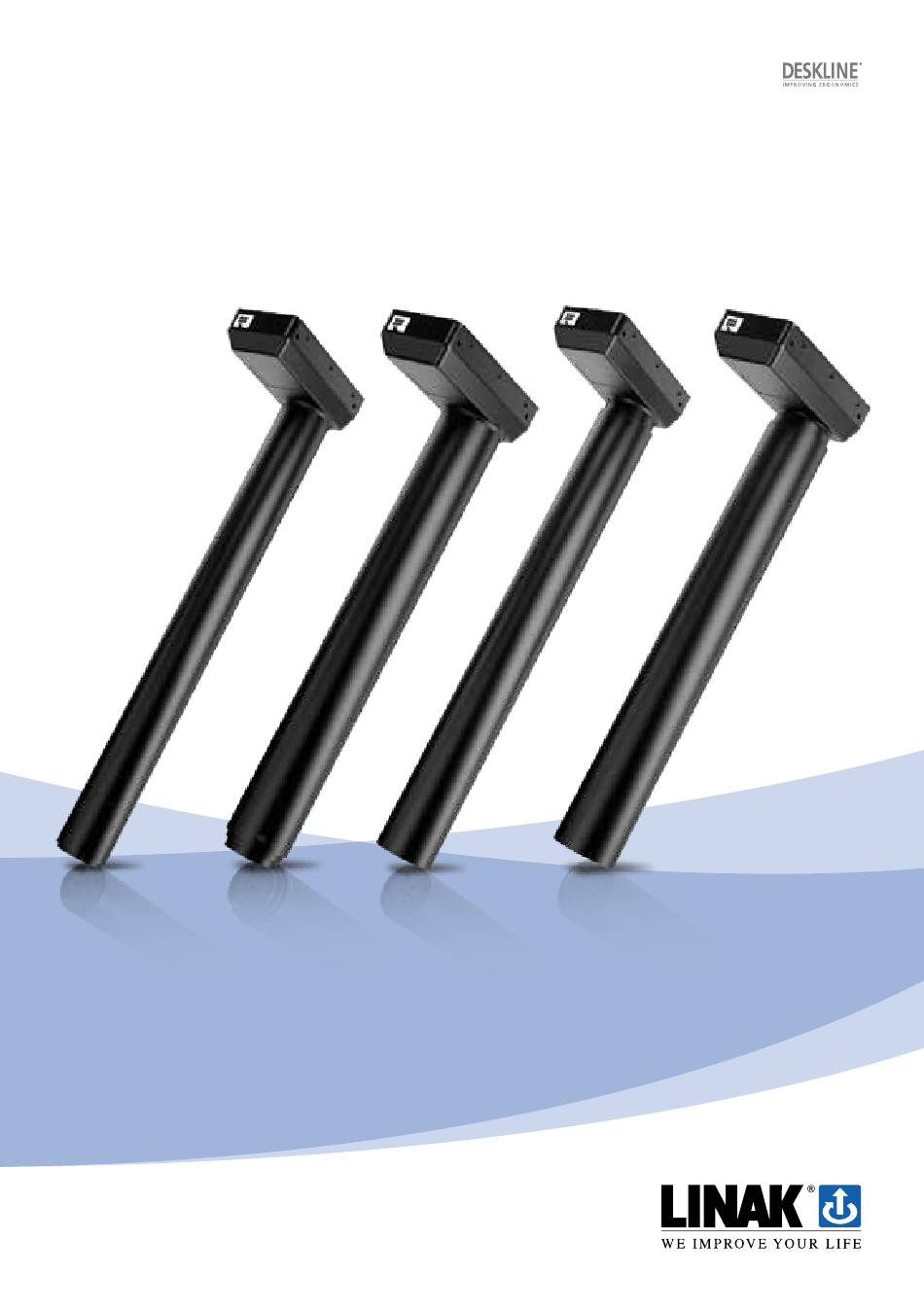

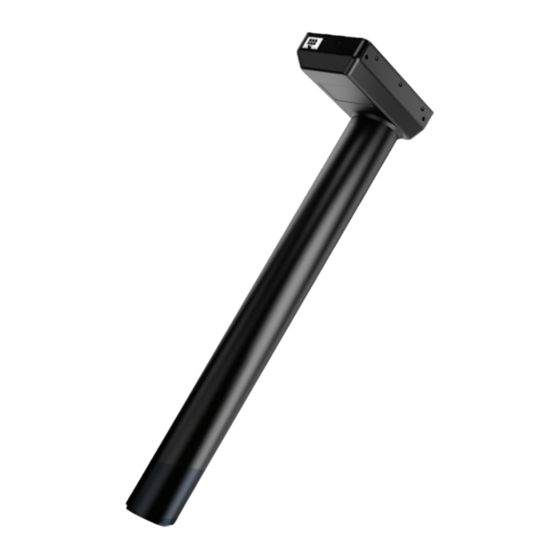

- Seite 1 DL8, DL9, DL10 und DL11 System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des DESKLINE Systems ..................12 Montagehinweise für das DL8/DL9/DL10/DL11 System ..............13 Montagehinweise für DL8/DL9/DL10/DL11 (Motorgehäuse) ..............13 Montagehinweise für DL8 und DL9 (Fußteil) ..................14 Montagehinweise für DL10 (Fußteil) ....................14 Montagehinweise für DL11 (Fußteil) ....................15 Montage des Fußteils der Standard DL11 ..................15 Montage des Fußteils der Standard DL11 mit PIEZO™... -
Seite 3: Vorwort
Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und gewartet wird. Es liegt in der Verantwortung des Herstellers, dem Endanwender eine Bedienungsanlei- tung mit relevanten Sicherheitshinweisen aus dieser Montageanleitung zu liefern. -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Säulen: DL8, DL9, DL10 oder DL11 (1-3 (4)) Steuereinheiten: CBD6S 200 W, CBD6S 300 W Bedienelemente: DP1U/DPF1M (wenn Memory-Funktion gewünscht wird), DP1C/DPT/DPF1C (wenn Memory-Funktion und Display gewünscht werden) oder DPA/DPB/DP1K/DP1V/DPFK (nur auf/ab Funktion) oder DPF1D (wenn Display ohne Memory gewünscht wird) -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Linearaktuatoren LA31, DB4, DB5, DB6, DB7, DB9, DB12, DB14, DB16, LA23 Hubsäulen DL1A, DL2, DL4, DL5, DL6, DL7, DL8, DL9, DL10, DL11, DL12, DL14, DL15, DL16, DL17, LP2, LP3, BASE1 Desk Panels DP, DPA, DPB, DPH, DPF, DPT, DP1C, DP1K, DP1L, DP1V, DP1U, WDPL1... -
Seite 10: Verschiedenes Zum Deskline ® Dl8/Dl9/Dl10/Dl11 System
DL8/DL9/DL10/DL11 System ® Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. -
Seite 11: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -
Seite 12: Beschreibung Des Deskline ® Systems
Das DB/DL System beinhaltet die folgenden Produkte: • 1 Steuereinheit CBD6S 200W oder CBD6S 300 W (SMPS – Schaltnetzteil) • DL8, DL9, DL10 oder DL11 (1-3 (4)) • 1 austauschbares Netzkabel • Motorkabel (1-3 (4)) • 1 DP1U/DPF1M (wenn Memory-Funktion gewünscht wird), DP1C/DPT/DPF1C (wenn Memory-Funktion und Display gewünscht werden) oder 1 DPA/DPB/DP1K/DP1L/DP1V/DPF1K (nur auf/ab Funktion) oder DPF1D... -
Seite 13: Montagehinweise Für Das Dl8/Dl9/Dl10/Dl11 System
Montagehinweise für das DL8/DL9/DL10/DL11 System Montagehinweise für DL8/DL9/DL10/DL11 (Motorgehäuse) Das Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befestigung am Tischrahmen dienen. Wir empfehlen, den Tischrahmen mit sechs M6 Schrauben von guter Qualität (min. 8.8) und angemessener Länge zu verwenden. Die Schrauben dürfen nicht tiefer als 10 mm ins Motorgehäuse gebohrt werden. -
Seite 14: Montagehinweise Für Dl8 Und Dl9 (Fußteil)
Die DL8/DL9 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min. 8.8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Schrauben dürfen nicht tiefer als 20 mm in die DL8/DL9 Säule gedreht werden. -
Seite 15: Montagehinweise Für Dl11 (Fußteil)
Montagehinweise für DL11 (Fußteil) Die DL11 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben und zwei M8-Gewindeschrau- ben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben oder zwei M8 Schrauben mit einer guten Qualität (min. 8.8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Boh- rungen im Fuß... -
Seite 16: Montage Des Tisches (Verschiedenes)
Montage des Tisches (verschiedenes) Tischplatte Dämmmaterial Boden Da die Tischplatte Geräusche verstärken kann, raten wir, ein vibrationsdämmendes Material zwischen Tischplatte und -rahmen zu platzieren. Bei einer Tischplattenstärke von 25 mm ist es notwendig, die unterste Kante der Hubeinheit max. 15 mm über der Bodenebene zu montieren, um eine Tischhöhe von nur 600 mm in der untersten Position zu erreichen. - Seite 17 Montagebeispiel für ein DESKLINE DL8/DL9/DL10/DL11 System ® LINAK empfiehlt, das DESKLINE DL8/DL9/DL10/DL11 System nur in Druckapplikationen mit nach oben ® gerichtetem Motorgehäuse einzusetzen. Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen. Magnete in den Säulen können, abhängig von der Entfernung und dem Monitortyp, das Bild stören.
-
Seite 18: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200W und CBD6S 300W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann. -
Seite 19: Elektrische Anschlüsse Des Dl8/Dl9/Dl10/Dl11 Systems
Elektrische Anschlüsse des DL8/DL9/DL10/DL11 Systems Das System muss wie in Abb. 1 angeschlossen werden. Jede/r DL8/DL9/DB9/DL10/DL11 muss mit einem Motor- kabel an die Buchsen in der Steuereinheit angeschlossen werden. Die Motorkabel müssen über einen 6-poligen Stecker an beiden Enden verfügen. -
Seite 20: Initialisierung Des Deskline Dl8/Dl9/Dl10/Dl11 Parallelsystems
„Abwärts-Taste“ betätigt werden, damit das System mit einem Viertel der Antriebsgeschwindigkeit zur untersten Endlage weiterfährt. Wenn in den Endlagen ein Fehler auftritt oder die Hublänge der DL8/DL9/DL10/DL11 geändert wurde, muss die Steuereinheit CBD6S (SMPS) erneut initialisiert werden. Die ersten beiden Male in denen das System in die obere Endlage verfahren wird, fährt es automatisch wieder ca. -
Seite 21: Anti-Kollision
Anti-Kollision™ Die Anti-Kollisions-Funktion ist eine Option für die Standard CBD6S (SMPS) Steuereinheit. Ein System mit Anti- kollision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn einer der beiden Buchsen für das Bedienelement der Aktivierungsstecker („Dongle“) eingesteckt ist. -
Seite 22: Dl9 Und Dl11 Mit Piezo™: Funktionsbeschreibung
DL9 und DL11 mit PIEZO™: Funktionsbeschreibung Für eine optimierte Sicherheit gegen Einklemmen und Blockieren eines Tisches, hat LINAK eine DL9 und DL11 Säu- le mit integriertem PIEZO Sensor entwickelt. Diese neue Option minimiert das Risiko für Schäden an einem Tisch, welche durch Einklemmen oder Blockierung durch ein Hindernis in auf- oder abfahrender Richtung verursacht werden können. -
Seite 23: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 24: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 25: Etiketten
Etiketten Etiketten für DL8 und DL9 Etiketten für DL10 und DL11 Etikett für CBD6S 200W (SMPS) Etikett für CBD6S 300W (SMPS) bis zu 4 Kanäle Seite 25 von 36... -
Seite 26: Zeichnungen
Zeichnungen 1145 645±2 29,7 4xM6 4xM6 2xM6 Seite 26 von 36... - Seite 27 Standard DL9 1210 29,7 4xM6 4xM6 2xM6 Seite 27 von 36...
- Seite 28 DL9XL längere Version 1710 11,5 29,7 4xM6 4xM6 2xM6 Seite 28 von 36...
- Seite 29 DL10 1145 645±2 32,53 4xM6 4xM6 2xM6 Seite 29 von 36...
- Seite 30 DL11 1210 32,53 4xM6 4xM6 2xM8 2xM6 DL11 PIEZO™ 1210 32,53 4xM6 4xM6 2xM8 2xM6 Seite 30 von 36...
- Seite 31 DL11XL 1705 32,53 4xM6 4xM6 2xM8 2xM6 CBD6S 200W (SMPS) ø 6,1 ø 6,1 Hexagonal (M6 Mutter) 86,5 Seite 31 von 36...
- Seite 32 CBD6S 300W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 32 von 36...
-
Seite 33: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Anwendung einzigartig ist. -
Seite 34: Konformitätserklärung
Konformitätserklärung Seite 34 von 36... - Seite 35 Seite 35 von 36...
-
Seite 36: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
