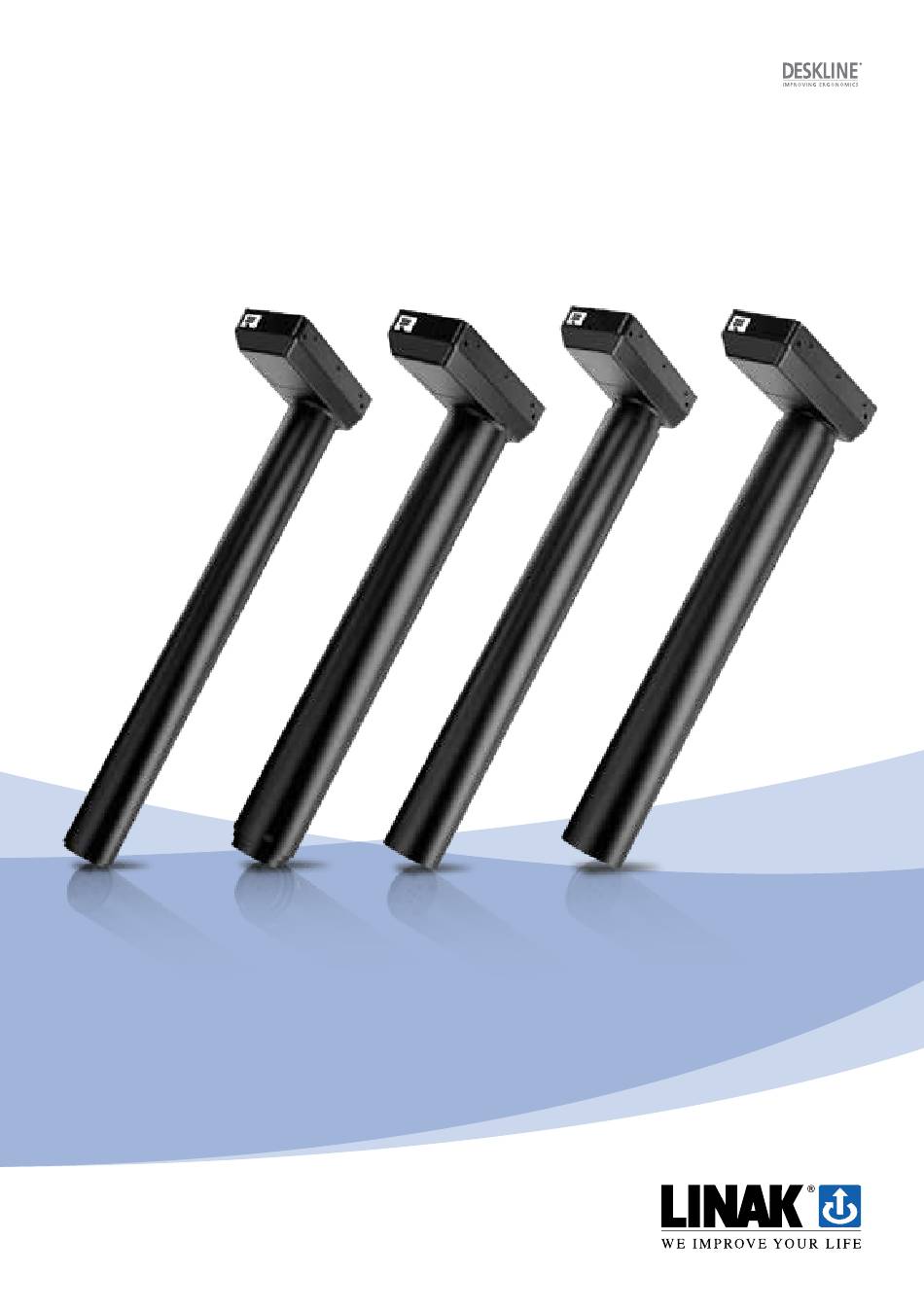

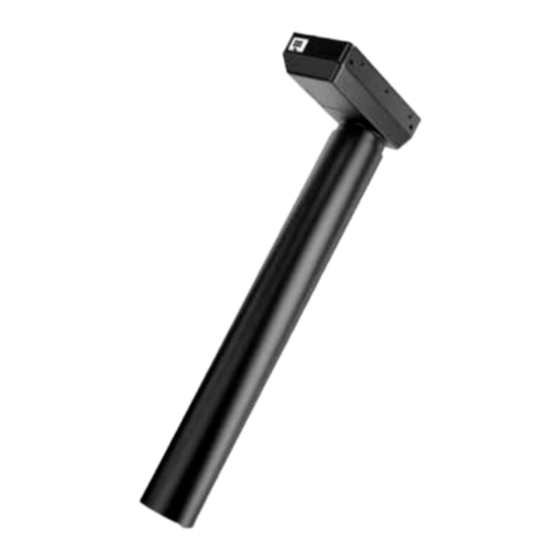

- Seite 1 DL8, DL9, DL10 und DL11 System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise CBD4/CBD5/CBD6 .....................16 Elektrische Anschlüsse des DL8/DL9/DL10/DL11 Systems ..............17 Initialisierung des DESKLINE DL8/DL9/DL10/DL11 Parallelsystems ..........18 Anti-Kollision™ ...........................19 DL9 und DL11 mit PIEZO™: Funktionsbeschreibung ..............20 Entsorgung von LINAK Produkten ....................21 Hauptentsorgungsgruppen ......................21 Entsorgung von Batterien ......................22 Etiketten .............................23 Zeichnungen ..........................25 LINAK Richtlinie für Anwendungsmöglichkeiten ................32 Konformitätserklärung .........................33... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Wichtige Informationen zu den LINAK Produkten sind unter den folgenden Zeichen zu finden: ® Achtung! Nichtbeachtung der genannten Regeln kann zu Unfällen mit ernsten Personenschäden führen. Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. -
Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs: •... -
Seite 6: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 7: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 8: Einbauerklärung - Übersetzung Ins Deutsche
Name und Adresse der Person, die autorisiert ist, die relevanten technischen Dokumentationen zusammen- zustellen: John Kling, Group Headquarters, Guderup, DK-6430 Nordborg, email jkl@linak.com Erklärt hiermit, dass LINAK Aktuatoren und Antriebssysteme die folgenden Teile der Maschinenrichtlinie 2006/42/EC, ANHANG I, Grundlegende Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Maschinen erfüllen: 1.5.1 Stromversorgung: Richtlinie 2006/95 / EG zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten... -
Seite 9: Verschiedenes Zum Deskline ® Dl8/Dl9/Dl10/Dl11 System
DL8/DL9/DL10/DL11 System ® Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. -
Seite 10: Beschreibung Des Deskline ® Systems
Beschreibung des DESKLINE Systems ® Jede/r DESKLINE Antrieb/Säule ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start- und Stoppfunktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. -
Seite 11: Montagehinweise Für Das Dl8/Dl9/Dl10/Dl11 System
Montagehinweise für das DL8/DL9/DL10/DL11 System Montagehinweise für DL8/DL9/DL10/DL11 (Motorgehäuse) Das Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befestigung am Tischrahmen dienen. Wir empfehlen, den Tischrahmen mit sechs M6 Schrauben von guter Qualität (min. 8.8) und angemessener Länge zu verwenden. Die Schrauben dürfen nicht tiefer als 10 mm ins Motorgehäuse gebohrt werden. -
Seite 12: Montagehinweise Für Dl8 Und Dl9 (Fußteil)
Montagehinweise für DL8 und DL9 (Fußteil) Die DL8/DL9 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min. 8.8) und angemessener Länge für die Befes- tigung des Fußteils zu nutzen. Die Schrauben dürfen nicht tiefer als 20 mm in die DL8/DL9 Säule gedreht werden. Das Anzugsmoment in der Bodenplatte darf 10 Nm nicht überschreiten. -
Seite 13: Montagehinweise Für Dl11 (Fußteil)
Montagehinweise für DL11 (Fußteil) Die DL11 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben und zwei M8-Gewindeschrau- ben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben oder zwei M8 Schrauben mit einer guten Qualität (min. 8.8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Boh- rungen im Fuß... -
Seite 14: Montage Des Tisches (Verschiedenes)
Montage des Tisches (verschiedenes) Tischplatte Dämmmaterial Boden Da die Tischplatte Geräusche verstärken kann, raten wir, ein vibrationsdämmendes Material zwischen Tischplatte und -rahmen zu platzieren. Bei einer Tischplattenstärke von 25 mm ist es notwendig, die unterste Kante der Hubeinheit max. 15 mm über der Bodenebene zu montieren, um eine Tischhöhe von nur 600 mm in der untersten Position zu erreichen. - Seite 15 (Montagebeispiel für ein DESKLINE DL8/DL9/DL10/DL11 System mit 2 parallelen Säulen) ® LINAK empfiehlt, das DESKLINE DL8/DL9/DL10/DL11 System nur in Druckapplikationen mit nach oben ® gerichtetem Motorgehäuse einzusetzen. Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen.
-
Seite 16: Montagehinweise Cbd4/Cbd5/Cbd6
Montagehinweise CBD4/CBD5/CBD6 Die Steuereinheit wird mit 4 Schrauben (3 Schrauben für CBD5 und CBD6) mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Plat- zierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD5 - Steuereinheit CBD6 - Steuereinheit CBD4 - Steuereinheit... -
Seite 17: Elektrische Anschlüsse Des Dl8/Dl9/Dl10/Dl11 Systems
Elektrizität aufbauen. Dieser Erdungsanschluss schützt keine anderen elektrischen Produkte. CBD4/CBD5 mit Netzfreischaltung (keine ZERO Modelle) Wenn das Netzkabel beschädigt ist, muss es durch ein autorisiertes LINAK Servicezentrum ausgetauscht werden, da es fest an der CBD montiert ist. Netzkabel... -
Seite 18: Initialisierung Des Deskline Dl8/Dl9/Dl10/Dl11 Parallelsystems
Initialisierung des DESKLINE DL8/DL9/DL10/DL11 Parallelsystems Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End- lage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden. -
Seite 19: Anti-Kollision
Anti-Kollision™ Die Anti-Kollisions-Funktion ist eine Option für die Standard CBD4/CBD5/CBD6 Advanced Steuereinheiten. Ein System mit Antikollision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn einer der beiden Buchsen für das Bedienelement der Aktivierungsstecker („Dong- le“) eingesteckt ist. -
Seite 20: Dl9 Und Dl11 Mit Piezo™: Funktionsbeschreibung
DL9 und DL11 mit PIEZO™: Funktionsbeschreibung Für eine optimierte Sicherheit gegen Einklemmen und Blockieren eines Tisches, hat LINAK eine DL9/DL11 Säule mit integriertem PIEZO Sensor entwickelt. Diese neue Option minimiert das Risiko für Schäden an einem Tisch, welche durch Einklemmen oder Blockierung durch ein Hindernis in auf- o der abfahrender Richtung verursacht werden können. -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etiketten für DL8 und DL9 Etiketten für DL10 und DL11 Etikett für CBD4 Etikett für CBD5 Seite 23 von 36... - Seite 24 Etikett für CBD6 Seite 24 von 36...
-
Seite 25: Zeichnungen
Zeichnungen 1145 645±2 29,7 4xM6 4xM6 2xM6 Seite 25 von 36... - Seite 26 Standard DL9 1210 29,7 4xM6 4xM6 2xM6 Seite 26 von 36...
- Seite 27 Lange Version DL9XL 1710 11,5 29,7 4xM6 4xM6 2xM6 Seite 27 von 36...
- Seite 28 DL10 1145 645±2 32,53 4xM6 4xM6 2xM6 Seite 28 von 36...
- Seite 29 DL11 1210 32,53 4xM6 4xM6 2xM8 2xM6 DL11 PIEZO™ 1210 32,53 4xM6 4xM6 2xM8 2xM6 Seite 29 von 36...
- Seite 30 DL11XL 1705 32,53 4xM6 4xM6 2xM8 2xM6 CBD4 Seite 30 von 36...
- Seite 31 CBD5 ø 5,5 CBD6 ø 5,5 Seite 31 von 36...
-
Seite 32: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 33: Konformitätserklärung
Konformitätserklärung Seite 33 von 36... - Seite 34 Seite 34 von 36...
- Seite 35 Seite 35 von 36...
-
Seite 36: Adressen
® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
