Inhaltszusammenfassung für Linak DESKLINE DL5

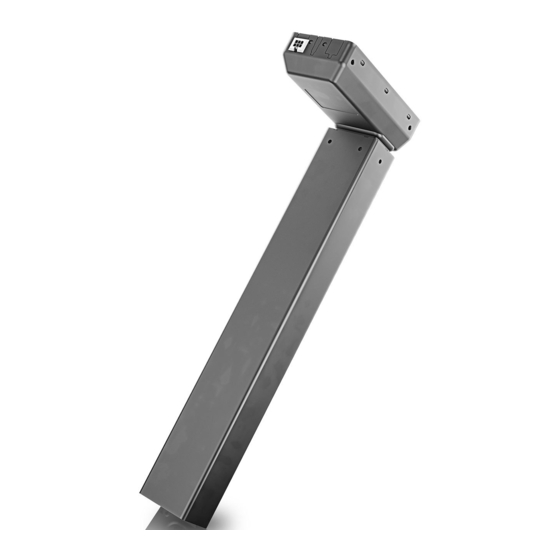

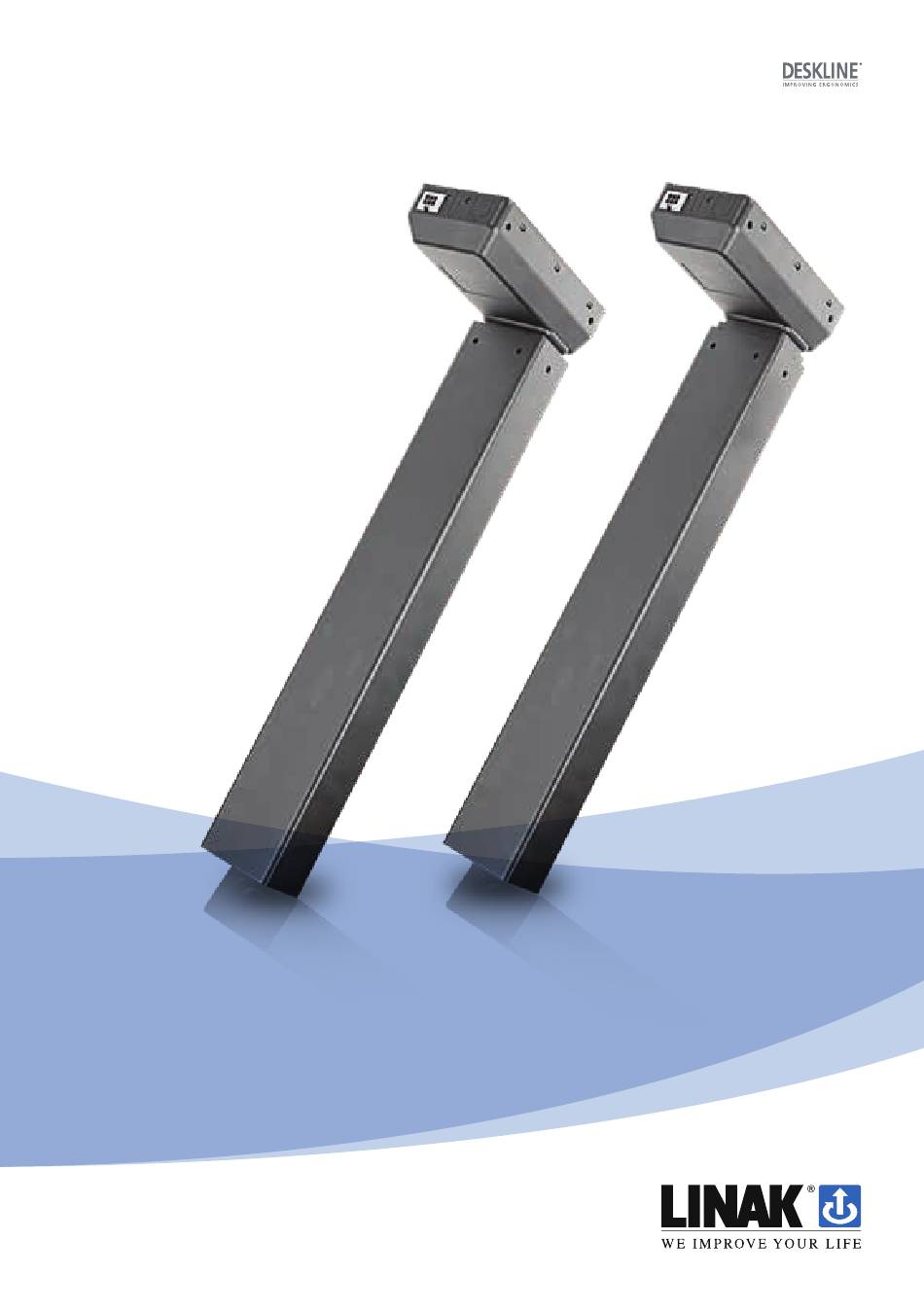

- Seite 1 DL5/DL6 System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
DL5/DL6 System ................9 Gewährleistung ..........................9 Wartung............................9 Beschreibung des DESKLINE DL5/DL6 Systems ................10 ® Montagehinweise für das DESKLINE DL5 und DL6 System .............11 Montagehinweise für Fußteil .......................12 Montage des Tisches ........................12 Montagehinweise für Quertraverse....................13 Tische mit Quertraverse ......................14 Montagehinweise CBD4/CBD5/CBD6 .....................15 Elektrische Anschlüsse des DL5/DL6 Systems .................16... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 6: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 7: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 9: Verschiedenes Zum Deskline ® Dl5/Dl6 System
Verschiedenes zum DESKLINE DL5/DL6 System ® Dieses DESKLINE System wurde für Bürotische entwickelt. Das System ist nicht einsetzbar in Industrieküchen oder einer anderen Umgebung, in der aggressive Reinigungsmittel eingesetzt werden. Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. -
Seite 10: Beschreibung Des Deskline ® Dl5/Dl6 Systems
Beschreibung des DESKLINE DL5/DL6 Systems ® Jeder DESKLINE DL5/DL6 Antrieb ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start-/Stopp-Funktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Anwendung des DESKLINE DL5/DL6 Systems: ®... -
Seite 11: Montagehinweise Für Das Deskline Dl5 Und Dl6 System
Montagehinweise für das DESKLINE DL5 und DL6 System Die Hubsäulen werden normarlerweise immer mit dem Motorgehäuse nach oben und aufeinander zeigend montiert. Das Aluminium Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewinde- schrauben geliefert, die zur Befestigung am Tischrahmen dienen. -
Seite 12: Montagehinweise Für Fußteil
Montagehinweise für Fußteil Die DL5/DL6 wird mit vier vorgebohrten Gewindelöchern für M6-Gewindeschrauben für die Montage des Fußteils geliefert. Wir empfehlen, alle vier M6 Schrauben mit einer guten Qualität (min. 8,8) und angemessener Länge für die Befestigung des Fußteils zu nutzen. Die Schrauben müssen mindestens 10 mm und nicht tiefer als 16 mm in die DL5/DL6 Säule gedreht werden. -
Seite 13: Montagehinweise Für Quertraverse
Montagehinweise für Quertraverse Wenn das Anschlussstück für die Quertraverse so konstruiert ist, dass der Beschlag im Quertraver- senprofil verborgen ist, müssen Sie sicherstellen, dass der Beschlag in der Säule nicht aus der Säule herausgezogen wird, wenn die Schrauben bei der Montage festgezogen werden. Das maximale Anzugsmoment der 2 x M8 Schrauben im Beschlag sollte 15 Nm nicht überschreiten. -
Seite 14: Tische Mit Quertraverse
Tische mit Quertraverse Beachten Sie die Schraubenlänge! Um Schäden an den Hubsäulen zu vermeiden, muss mindestens 1 mm Platz zwischen dem Ende der beiden M8 Schrauben des Montagebeschlags und der Oberfläche der Hubeinheit bleiben. Werden längere Schrauben benutzt, kommt es zum Kontakt mit den Innenteilen, was einen ungeregelten Betrieb oder sogar Schäden an der Hubeinheit hervorrufen kann. -
Seite 15: Montagehinweise Cbd4/Cbd5/Cbd6
Montagehinweise CBD4/CBD5/CBD6 Die Steuereinheit wird mit 4 Schrauben (3 Schrauben für CBD5 und CBD6) mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Plat- zierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD4 - Steuereinheit CBD5 - Steuereinheit CBD6 - Steuereinheit... -
Seite 16: Elektrische Anschlüsse Des Dl5/Dl6 Systems
Elektrizität aufbauen. Dieser Erdungsanschluss schützt keine anderen elektrischen Produkte. CBD4/CBD5 mit Netzfreischaltung (keine ZERO Modelle) Wenn das Netzkabel beschädigt ist, muss es durch ein autorisiertes LINAK Servicezentrum ausgetauscht werden, um Schäden zu vermeiden. DL5/DL6 Abbildung 4 Haken für das Netzkabel... -
Seite 17: Initialisierung Des Deskline Dl5/Dl6 Parallelsystems
Initialisierung des DESKLINE DL5/DL6 Parallelsystems Das DESKLINE System wird durch ein- oder zweimaliges Drücken und Festhalten der „Abwärts-Taste“ bis die DL5/ DL6 die untere Endlage erreicht haben. Danach wird das System wieder ca. 3 mm ausfahren und wieder langsam einfahren. Bitte lassen Sie die Abwärts-Taste während der Initialisierung auf keinen Fall los. -
Seite 18: Anti-Kollision
Anti-Kollision™ Die Anti-Kollisions-Funktion ist eine Option für die Standard CBD6S (SMPS) Steuereinheit. Ein System mit Anti- kollision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn einer der beiden Buchsen für das Bedienelement der Aktivierungsstecker („Dongle“) eingesteckt ist. -
Seite 19: Piezo™: Funktionsbeschreibung
PIEZO™: Funktionsbeschreibung Für eine optimierte Sicherheit gegen Einklemmen und Blockieren eines Tisches, hat LINAK DL Säulen mit integ- riertem PIEZO Sensor entwickelt. Diese Option minimiert das Risiko für Schäden an einem Tisch, welche durch Einklemmen oder Blockierung durch ein Hindernis in auf- oder abfahrender Richtung verursacht werden können. -
Seite 20: Zubehör Und Reparaturen
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Händler. Seite 20 von 32... -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etikett für DL5 Etikett für DL6 Etikett für CBD4 Etikett für CBD5 Etikett für CBD6 Seite 23 von 32... -
Seite 24: Zeichnungen
Drawing No.: DL5_WITH_BRACKET_MEW Drawing No.: DL5_WITH_BRACKET_MEW Zeichnungen DL5 Hubsäule mit Beschlag 1145 2xM8 4xM6 4xM6 Drawing No.: DL5_WITHOUT_BRACKET_NEW Drawing No.: DL5_WITHOUT_BRACKET_NEW 2xM6 DL5 Hubsäule ohne Beschlag 1145 4xM6 4xM6 2xM6 Seite 24 von 32... - Seite 25 DL6 mit Beschlag 1.210 +8 4 x M6 4 x M6 2 x M6 DL6 ohne Beschlag Drawing No.: DL6_WITHOUT_BRACKET_NEW Drawing No.: DL6_WITHOUT_BRACKET_NEW 1210 4xM6 4xM6 2xM6 Seite 25 von 32...
- Seite 26 CBD4 CBD5 66,5 ø 5,5 Seite 26 von 32...
- Seite 27 CBD6 ø 5,5 Seite 27 von 32...
-
Seite 28: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 29: Original Konformitätserklärung
DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-309 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) -
Seite 30: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus: Steuereinheit(en) CBD6SP00020A-309 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) - Seite 31 Seite 31 von 32...
-
Seite 32: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
