Zeichnungen - Linak DESKLINE DL5 System Montageanleitung

Drawing No.: DL5_WITH_BRACKET_MEW Drawing No.: DL5_WITH_BRACKET_MEW

Zeichnungen

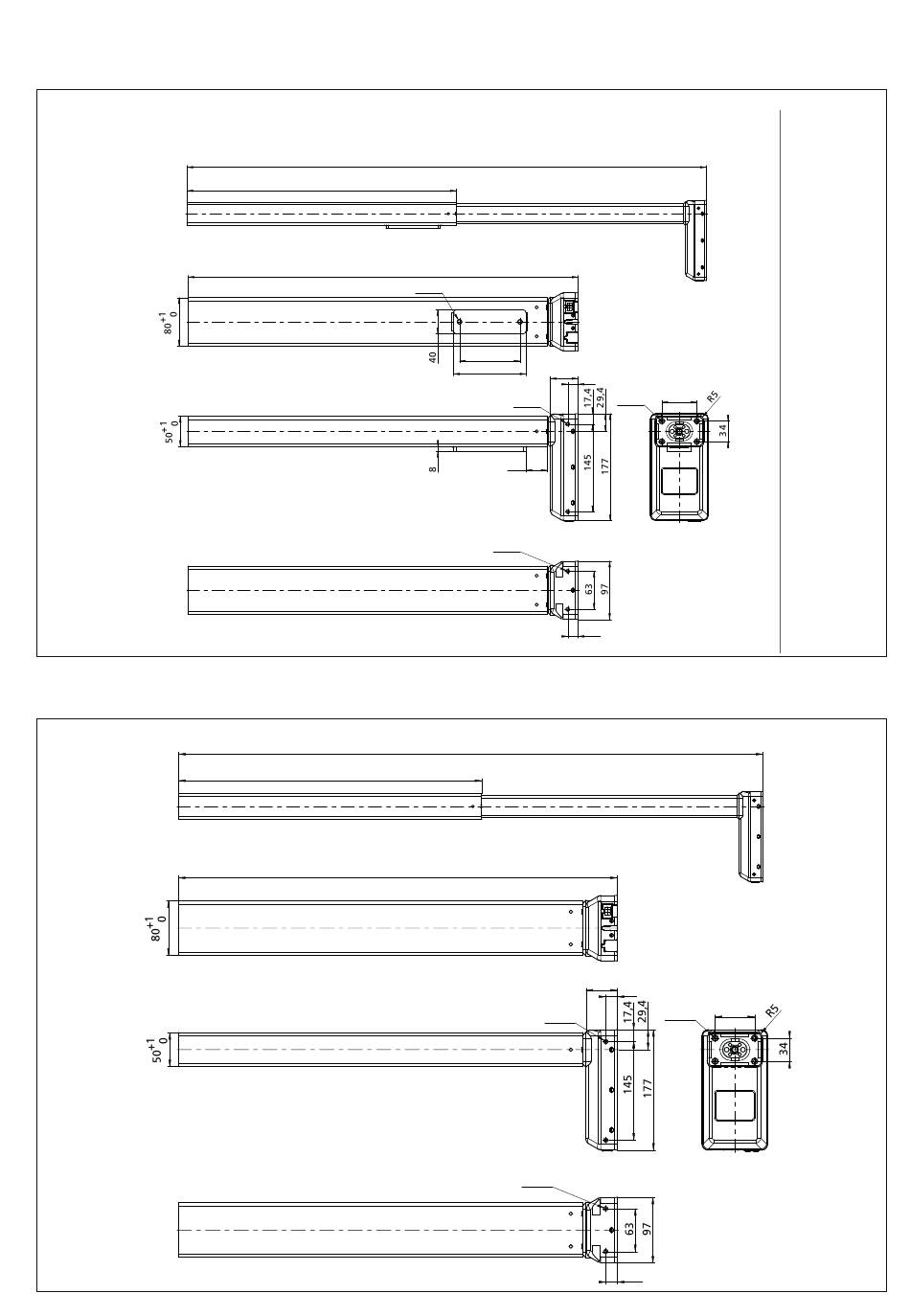

DL5 Hubsäule mit Beschlag
Drawing No.: DL5_WITHOUT_BRACKET_NEW Drawing No.: DL5_WITHOUT_BRACKET_NEW
DL5 Hubsäule ohne Beschlag
+6
1145
-2
594
+4
645
0
2xM8
100
120
+6
1145
-2
594
+4
645
0
Seite 24 von 32
46
17
4xM6
4xM6
35
2xM6
17
46
17
4xM6
2xM6
17
58
58
4xM6
