Tische mit Quertraverse

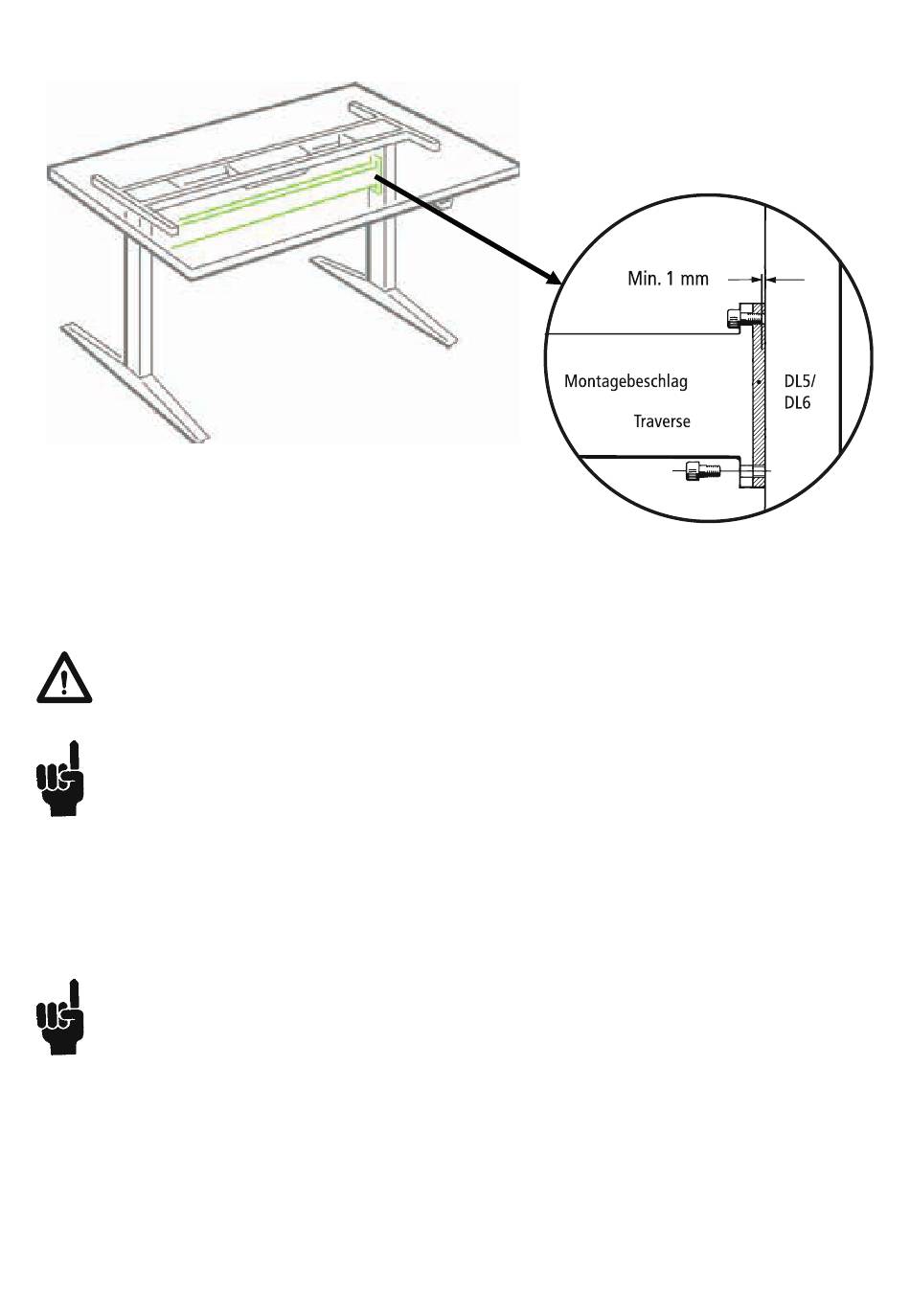

Beachten Sie die Schraubenlänge!
Um Schäden an den Hubsäulen zu vermeiden, muss mindestens 1 mm Platz zwischen dem Ende der
beiden M8 Schrauben des Montagebeschlags und der Oberfläche der Hubeinheit bleiben. Werden längere
Schrauben benutzt, kommt es zum Kontakt mit den Innenteilen, was einen ungeregelten Betrieb oder
sogar Schäden an der Hubeinheit hervorrufen kann.
Das DESKLINE DL5/DL6 System kann nur in Druckapplikationen mit nach oben gerichtetem Motorge-
®
häuse montiert werden.
Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen. Mag-
nete in den Säulen können, abhängig von der Entfernung und dem Monitortyp, das Bild stören. Dieses
Problem kann durch die Montage einer Eisenplatte zwischen dem Antrieb und der Tischplatte vermieden
werden. Die Platte muss aus einem magnetisierbaren Metall bestehen und etwas größer sein als das
Motorgehäuse zwischen Motor und Tischplatte.
Das Endschaltersystem in der DL-Säule basiert auf einem Puffer-System. Dies muss unbedingt bei der
Konstruktion der Führungen beachtet werden. Bitte beachten Sie auch die Toleranzen bei Hublänge und
Einbaumaß:
Einfahrrichtung: Einbaumaß - Toleranzen - 5 mm
Ausfahrrichtung: Einbaumaß + Hublänge + Toleranzen + 5 mm
