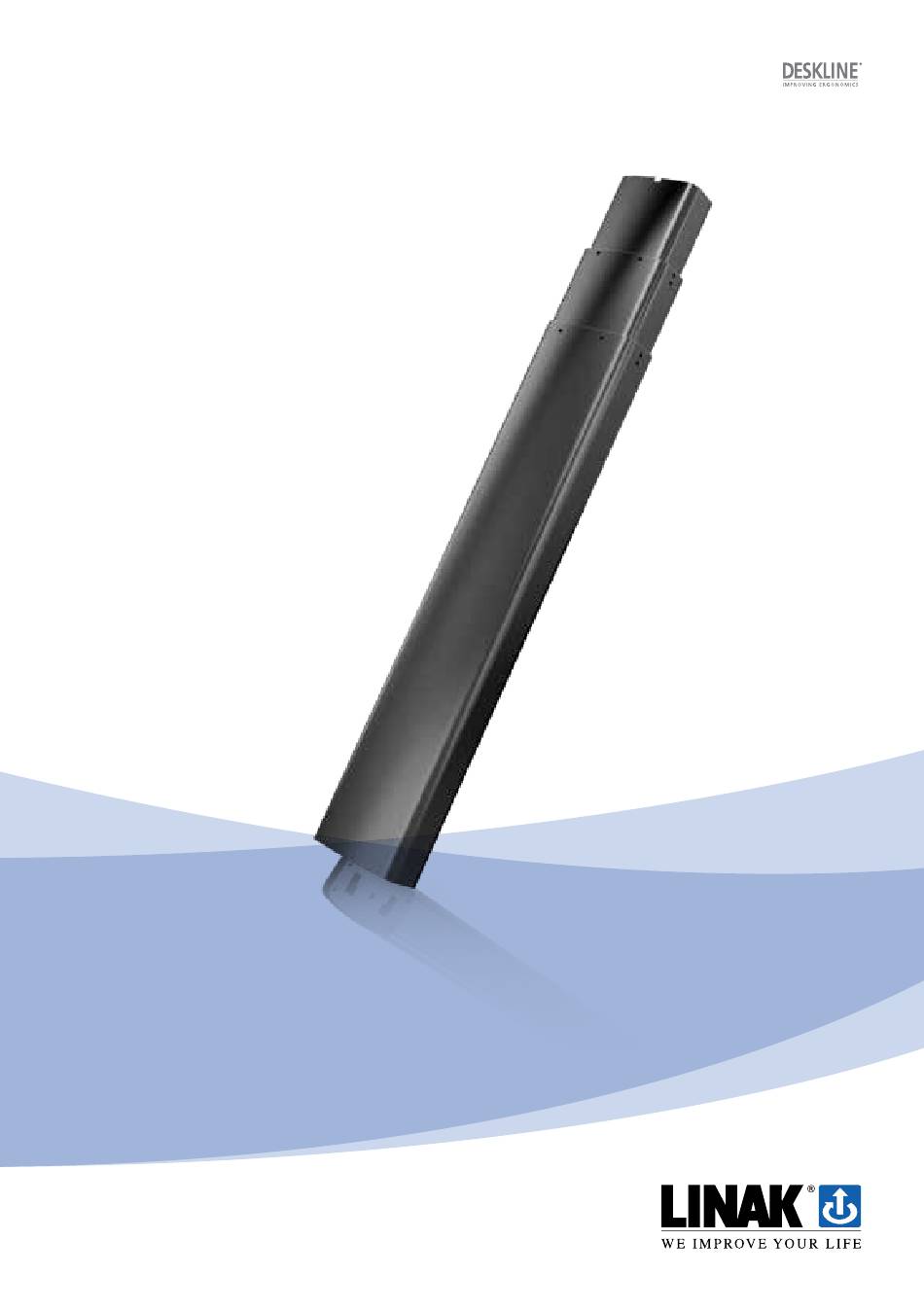

- Seite 1 DL4S System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
DL4S Systems .................14 Montage ............................15 Montagehinweise CBD6S (SMPS) ....................17 Elektrischer Anschluss der DL4S ....................18 Initialisierung von DL4S Systemen ....................19 Zubehör ............................20 Entsorgung von LINAK Produkten ....................21 Entsorgung von Batterien ......................22 Etiketten .............................23 LINAK Richtlinie für Anwendungsmöglichkeiten ................24 Zeichnungen ..........................25 Adressen .............................28... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Säulen: 1 einzelne DL4S oder 2 parallel Steuereinheiten: CBD6S 200W, CBD6S 300W Bedienelemente: DP1U / DPF1M (wenn Memory-Funktion gewünscht wird) DPT / DPF1C / DP1CS (wenn Memory-Funktion und Display gewünscht werden) oder DPA / DPB / DPH / DP1K / DP1V / DPF1K (wenn nur auf-/ab Funktion gewünscht wird) oder DPF1D (wenn Display gewünscht wird) -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemein Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 10: Original Konformitätserklärung
DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-309 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) -
Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus: Steuereinheit(en) CBD6SP00020A-309 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) -
Seite 12: Verschiedenes Zum Deskline ® Dl4S System
Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen der LINAK DESKLINE Gewähr- leistung, die Sie auf der LINAK Website www.linak.de/gewaehrleistung finden. Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass... -
Seite 13: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Entspricht UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Entspricht UL962 Cert. -
Seite 14: Beschreibung Des Deskline ® Dl4S Systems
Beschreibung des DESKLINE DL4S Systems ® Jede DESKLINE DL4S Hubeinheit ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD6S (SMPS) auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start-/Stopp-Funktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Anwendung des DESKLINE DL4S Systems: ®... -
Seite 15: Montage
Die DL4S wird mit einem konischen Schwalbenschwanzbeschlag (Innenseite) montiert. Das Gegenstück dieses Beschlags muss an der Quertraverse montiert werden (Steckseite). Dieser Beschlag kann bei LINAK bestellt werden. Wenn Sie den Beschlag an der Quertraverse montieren, müssen Sie darauf achten, dass die Beschläge rechtwinklig zur Quertraverse montiert werden und dass der Achsabstand des Beschlags... -
Seite 16: Kabelführung
Tischplatte Dämmmaterial Schraubenlänge Min. B + 10 mm Max. B + 15 mm Boden Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen. Mag- nete in den Säulen können, abhängig von der Entfernung und dem Monitortyp, das Bild stören. Dieses Problem kann durch die Montage einer Eisenplatte zwischen dem Antrieb und der Tischplatte vermieden werden. -
Seite 17: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Verpacken Sie die CBD6S nicht in wärmeisolierendes Material. Platzieren Sie die CBD6S so, dass sie über ihre Oberfläche Wärme an die Umgebung abgeben kann. Montage der CBD6S 1. Stecken Sie das Netzkabel in die CBD6S. 2. Legen Sie das Netzkabel in die Nut für die Zugentlastung. 3. -
Seite 18: Elektrischer Anschluss Der Dl4S
Elektrischer Anschluss der DL4S Die Steuereinheit darf nur an die auf dem Etikett angegebene Spannung angeschlossen werden. Es ist darauf zu achten, dass die Motorkabel in der Nähe der Steuereinheit und in der Nähe der Säulen befestigt, aber nicht festgeklemmt werden. Befestigen Sie das Kabel mit einer Schelle an der Tischplatte und beachten Sie dabei den Mindestbie- geradius (R) von 30 mm. -
Seite 19: Initialisierung Von Dl4S Systemen
Initialisierung von DL4S Systemen Abwärtsrichtung Das DESKLINE System wird initialisiert, indem Sie die Abwärtstaste einmal drücken und gedrückt halten, bis die Hubsäule in den Endstopp fährt. Lassen Sie die Taste los und drücken Sie innerhalb von 10 Sekunden erneut nach unten. -
Seite 20: Zubehör
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Händler. Seite 20 von 28... -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Etiketten
Etiketten Etikett für DL4S Seite 23 von 28... -
Seite 24: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 25: Zeichnungen
Zeichnungen DL4S M6x4 M6x4 560±2 560±2 1235±5 1235±5 Seite 25 von 28... - Seite 26 CBD6S 200W (SMPS) ø 6,1 ø 6,1 Hexagonal (M6 Mutter) 86,5 Seite 26 von 28...
- Seite 27 CBD6S 300W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 27 von 28...
-
Seite 28: Adressen
Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
