Montagehinweise für das DESKLINE
Das Motorgehäuse wird mit sechs vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befestigung
am Tischrahmen dienen. Wir empfehlen, alle sechs vorgebohrten Gewindelöcher für M6-Gewindeschrauben zu
nutzen. Die Schrauben sollten von guter Qualität sein, eine angemessene Länge haben und nicht tiefer als 10 mm
ins Motorgehäuse gebohrt werden. Das Anzugsmoment von 7,5 Nm darf nicht überschritten werden.
Es ist wichtig, dass die korrekten Schrauben verwendet werden.
Überprüfen Sie, ob die Schrauben richtig befestigt wurden, um zu vermeiden, dass die Führungen ausei-
nanderfallen, wenn der Tisch verfahren wird.
®
Kolbenstangenauge aus Kunststoff
2 St. selbstschnei-
dende Kunststoff-
schrauben Typ K 50
Max. 10 mm
DB5/DB6
Motorgehäuse
Seite 11 von 32
DB5 System
Max. 11 mm
Min. 9 mm
Max.
Anzugs-
moment:
6 Nm

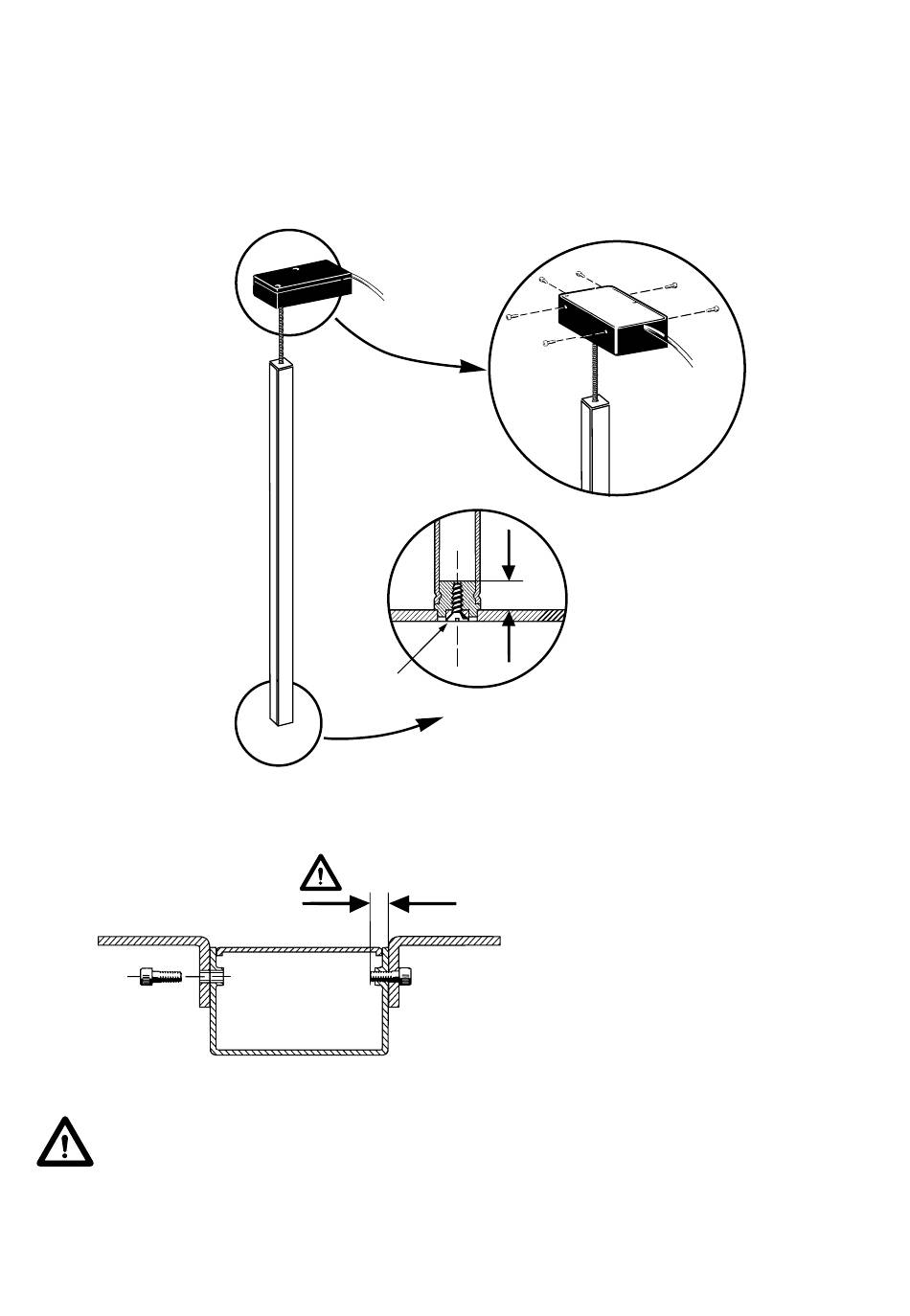

Abbildung 1
(Montagebeispiel DB5)
6 x M6
Max. Anzugs-
moment: 7,5 Nm
