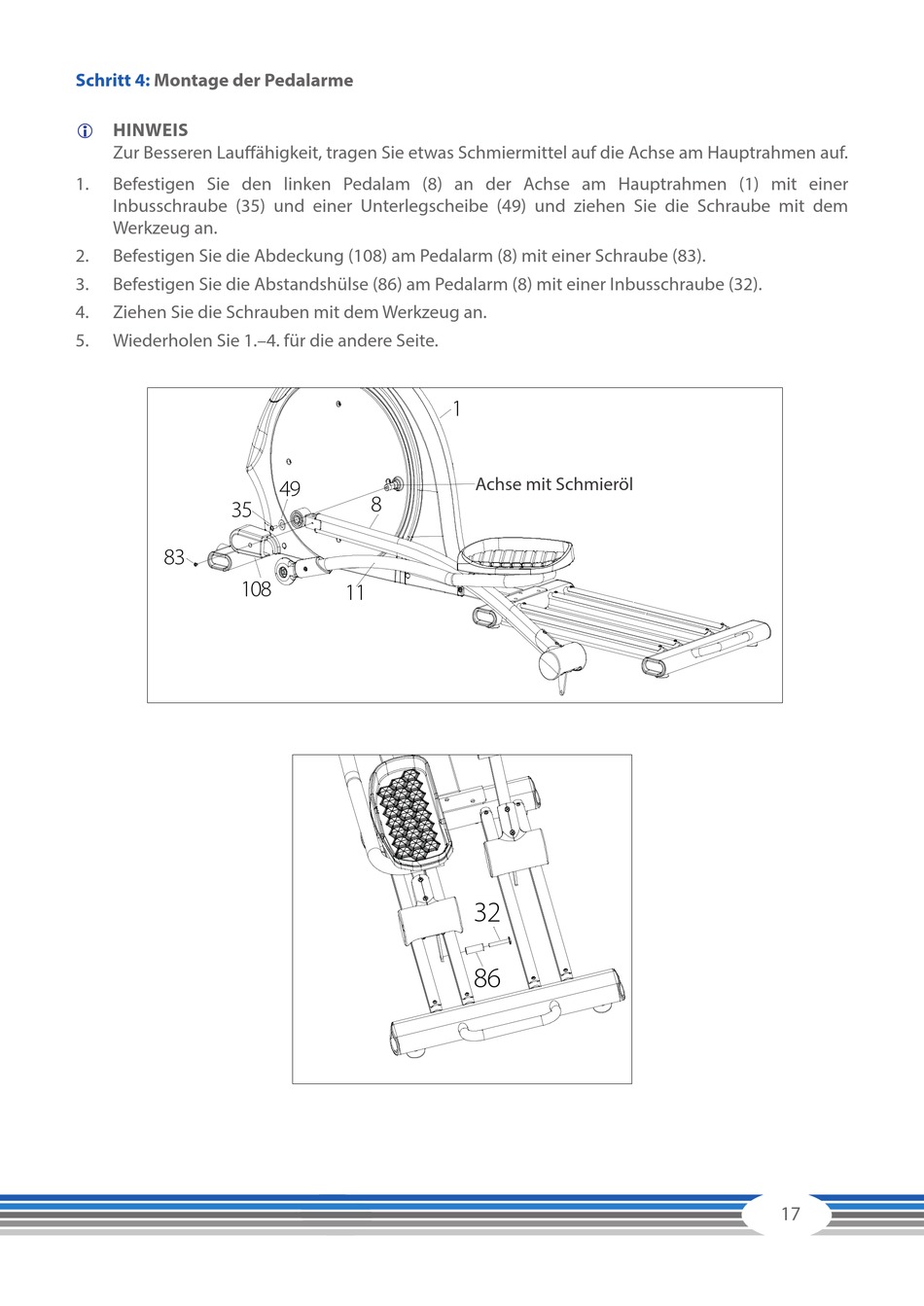

Schritt 4: Montage der Pedalarme
HINWEIS
L
Zur Besseren Lauffähigkeit, tragen Sie etwas Schmiermittel auf die Achse am Hauptrahmen auf.
1. Befestigen Sie den linken Pedalam (8) an der Achse am Hauptrahmen (1) mit einer
Inbusschraube (35) und einer Unterlegscheibe (49) und ziehen Sie die Schraube mit dem
Werkzeug an.
2. Befestigen Sie die Abdeckung (108) am Pedalarm (8) mit einer Schraube (83).
3. Befestigen Sie die Abstandshülse (86) am Pedalarm (8) mit einer Inbusschraube (32).
4. Ziehen Sie die Schrauben mit dem Werkzeug an.
5. Wiederholen Sie 1.–4. für die andere Seite.
