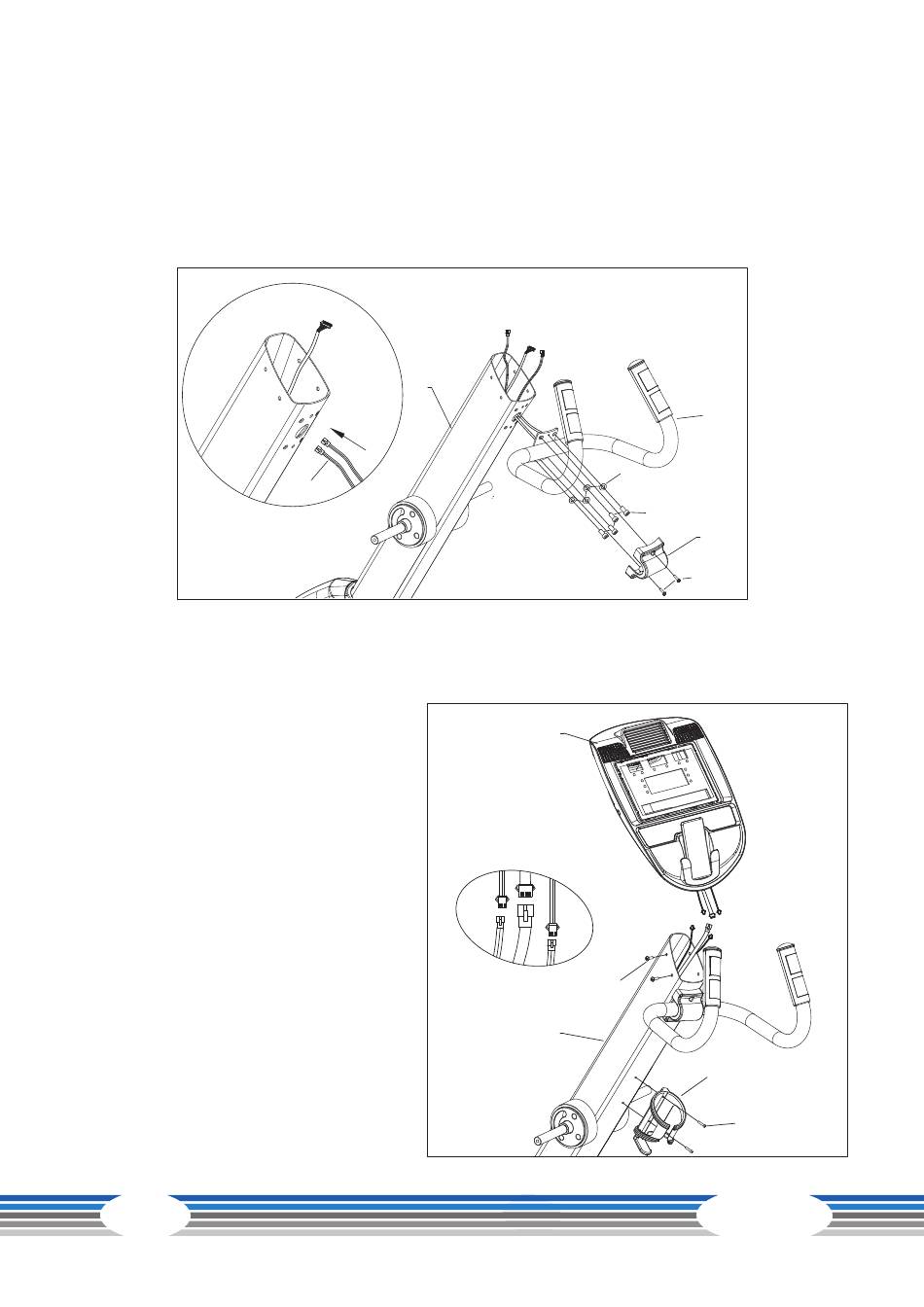

Schritt 2: Montage des Handgriffs
1. Führen Sie die Kabel der Handpulssensoren (59) durch die Öffnungen am Konsolenmast (2).
2. Befestigen Sie den Handgriff (7) am Konsolenmast (2) mit vier Inbusschrauben (30) und vier
Unterlegscheiben (50).
3. Befestigen Sie die Abdeckung für den Handgriff (104) am Handgriff (7) mit zwei Schrauben (83).
4. Ziehen Sie die Schrauben mit dem Werkzeug an.
Schritt 3: Montage der Konsole und der Flaschenhalterung
1. Verbinden Sie
Konsolenmastes (2) mit den Kabeln
der Konsole (87), siehe A.
2. Befestigen Sie die Konsole (87) am
Konsolenmast (2) mit vier Schrauben
(118).
3. Befestigen Sie die Flaschenhalterung
(119) am Konsolenmast (2) mit zwei
Schrauben (120).
4. Ziehen Sie die Schrauben mit dem
Werkzeug an.
