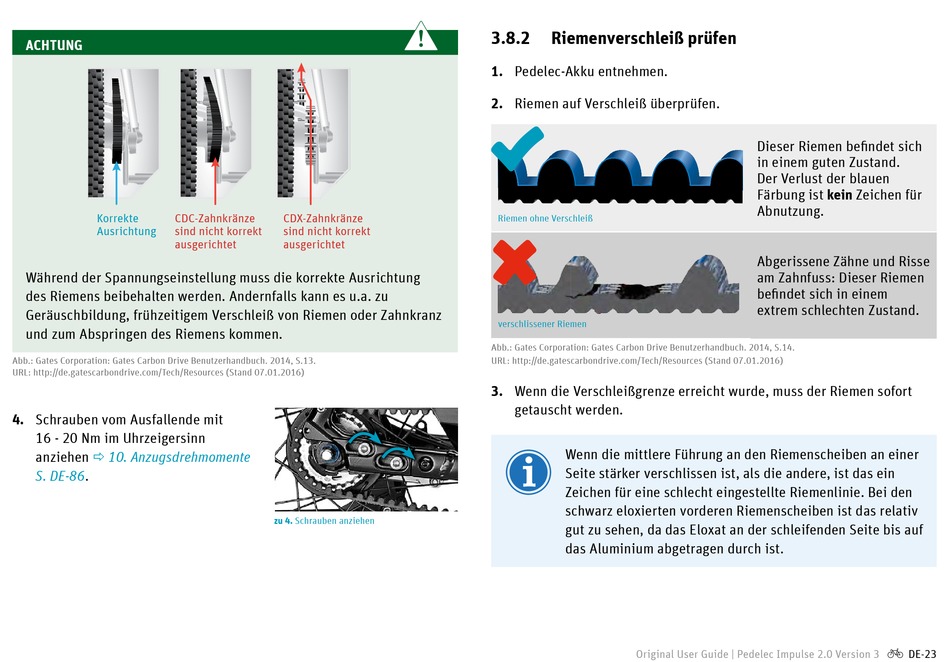

Riemenverschleiß Prüfen - Derby cycle Pedelec Impulse 2.0 Originalbetriebsanleitung

ACHTUNG
KORREKTE AUSRICHTUNG CDC-ZAHNKRÄNZE SIND
Korrekte CDC-Zahnkränze
NICHT KORREKT AUSGERICHTET
Ausrichtung sind nicht korrekt
ausgerichtet
Während der Spannungseinstellung muss die korrekte Ausrichtung
des Riemens beibehalten werden. Andernfalls kann es u.a. zu
Geräuschbildung, frühzeitigem Ver s chleiß von Riemen oder Zahnkranz
und zum Abspringen des Riemens kommen.
Abb.: Gates Corporation: Gates Carbon Drive Benutzerhandbuch. 2014, S.13.
URL: http://de.gatescarbondrive.com/Tech/Resources (Stand 07.01.2016)
4. Schrauben vom Ausfallende mit
16 - 20 Nm im Uhrzeigersinn
anziehen  10. Anzugsdrehmomente
S. DE-86.
CDX-ZAHNKRÄNZE SIND
CDX-Zahnkränze
NICHT KORREKT USGERICHTET
sind nicht korrekt
ausgerichtet
zu 4. Schrauben anziehen
14
AUSTAUSCH BEI VERSCHLEISS
3.8.2 Riemenverschleiß prüfen
Gates Carbon Drive™ -Riemen und -Zahnkränze sind äußerst strapazierfähig und
1. Pedelec-Akku entnehmen.
langlebig, doch auch sie sind über längere Zeiträume Verschleiß ausgesetzt. Prüfen
Sie Riemen und Zahnkränze in regelmäßigen Abständen sorgfältig auf Abnutzung:
2. Riemen auf Verschleiß überprüfen.
Riemen ohne Verschleiß
Dieser Riemen befindet sich in ausgezeichnetem
ist KEIN Zeichen für Abnutzung.
verschlissener Riemen
Nicht Symmetrisch Fehlender
Riemenzahn
Abb.: Gates Corporation: Gates Carbon Drive Benutzerhandbuch. 2014, S.14.
URL: http://de.gatescarbondrive.com/Tech/Resources (Stand 07.01.2016)
Haizahn
3. Wenn die Verschleißgrenze erreicht wurde, muss der Riemen sofort
getauscht werden.
Bruchrisse
Wenn die mittlere Führung an den Riemenscheiben an einer
Seite stärker verschlissen ist, als die andere, ist das ein
Tauschen
Sie den Riemen aus, wenn er diese Verschleißerscheinungen aufweist.
Zeichen für eine schlecht eingestellte Riemenlinie. Bei den
schwarz eloxierten vorderen Riemenscheiben ist das relativ
WARNUNG: Der Gebrauch eines abgenutzten oder beschädigten Carbon Drive-Riemens
oder eine unsachgemäße Inspektion des Carbon Drive-Riemens vor jedem Gebrauch,
gut zu sehen, da das Eloxat an der schleifenden Seite bis auf
können zu Sach- und Personenschäden und bis zum Tod führen.
das Aluminium abgetragen durch ist.
Original User Guide | Pedelec Impulse 2.0 Version 3
Dieser Riemen befindet sich
in einem guten Zustand.
Der Verlust der blauen
Färbung ist kein Zeichen für
Abnutzung.
Zustand. Der Verlust der blauen Färbung
Abgerissene Zähne und Risse
am Zahnfuss: Dieser Riemen
befindet sich in einem
extrem schlechten Zustand.
Carbonfasern
liegen frei
Abgenutztes Material
mit freigelegtem Urethan
DE-23
